Замена разъёма зарядки Osmo Mobile

Снимите стабилизатор с базовой ручки, ослабив круглую пластину, расположенную в верхней части ручки.

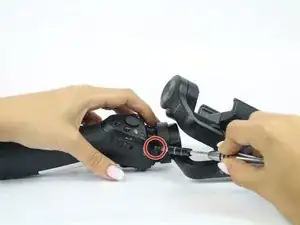

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить три винта на стабилизаторе подвеса и отделить ручку от подвеса.

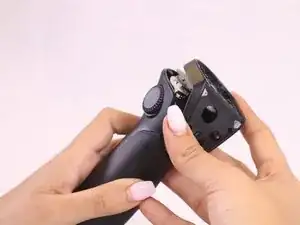

Осторожно отделите ручку от подвеса и отключите кабель, соединяющий их.

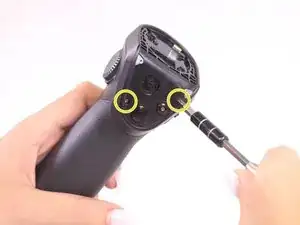

Найдите шестигранные винты в верхней части основания ручки и отвинтите их шестигранной отвёрткой 1.5 мм.

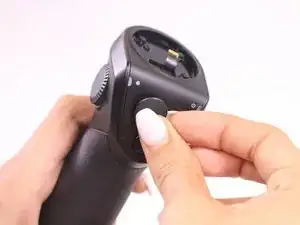

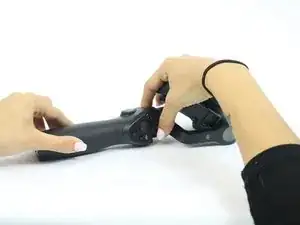

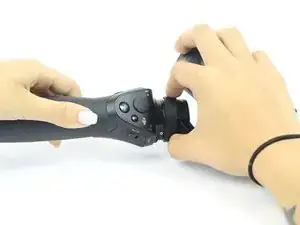

Снимите джойстик, аккуратно потянув его от ручки.

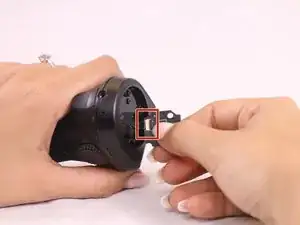

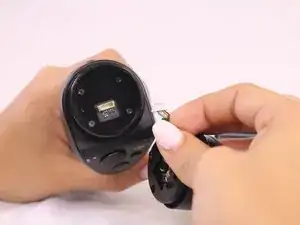

Снимите плату быстросъёма, найдя соединительные провода, и отсоедините ленточный кабель пинцетом.

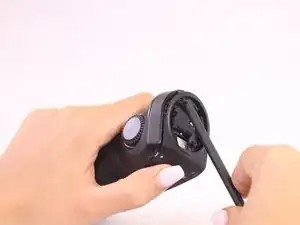

Используйте лопатку, чтобы поддеть и снять фронтальную панель, начиная с задней части ручки.

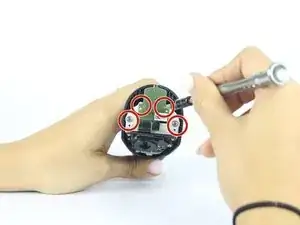

Найдите четыре винта непосредственно на верхней части ручки.

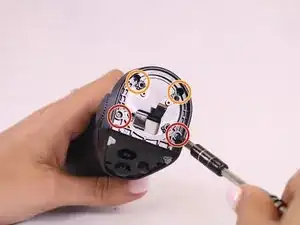

Отвинтите два нижних серебристых винта, ближайших к фронтальной панели, используя отвёртку 00.

Отвинтите два верхних чёрных винта, находящихся дальше всего от фронтальной панели, используя отвёртку 0.

Снимите оставшиеся два винта, расположенные на передней части фронтальной панели.

Снимите остальную часть корпуса фронтальной панели.

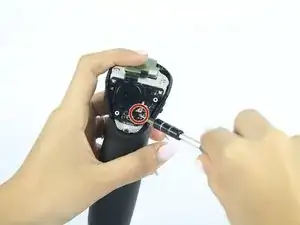

Отвинтите верхний левый винт на панели джойстика крестовой отвёрткой Phillips #00.

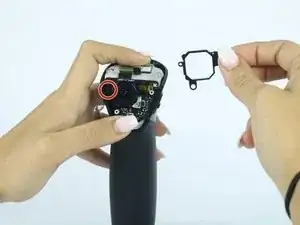

Поднимите фронтальную панель вместе с модулем джойстика.

Отвинтите нижний правый винт на панели джойстика крестовой отвёрткой #00.

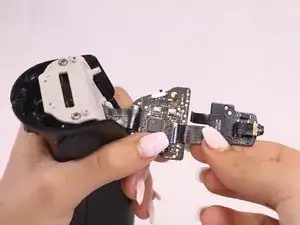

Прижмите большую из двух ленточных клемм и, выполняя постоянное и аккуратное движение вниз и наружу, выньте плату.

Снимите два винта с зелёного модуля зарядки и два винта с серой пластины и извлеките их из ручки.

Замените модуль зарядки.
