Замена кнопки триггера Osmo Mobile

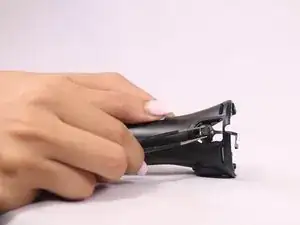

Снимите стабилизатор с основной ручки, ослабив круглую пластину, находящуюся на верхней части ручки.

Используйте отвертку Philips #00, чтобы снять три винта, находящиеся на стабилизаторе, и отсоединить ручку от стабилизатора.

Осторожно отсоедините ручку от стабилизатора и отключите кабель, соединяющий их.

Найдите шестигранные винты на верхней части ручки и открутите их с помощью шестигранной отвертки 1,5 мм.

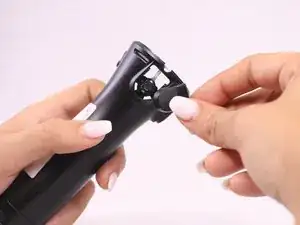

Снимите джойстик, осторожно потянув его от ручки.

Снимите плату PCBA с быстросъемного крепления, найдя соединительные провода, и освободите шлейф с помощью пинцета.

Используйте лопатку, чтобы приоткрыть и снять переднюю панель, начиная с задней части ручки.

Найдите четыре винта, расположенные непосредственно на верхней части ручки.

Открутите два серебристых нижних винта, которые ближе всего к передней панели, с помощью отвертки 00.

Открутите два черных верхних винта, находящихся дальше всего от передней панели, с помощью отвертки 0.

Снимите оставшиеся два винта, находящиеся на передней части передней панели.

Снимите оставшуюся часть корпуса передней панели.

Снимите верхний левый винт на панели джойстика с помощью отвертки Philips #00.

Поднимите переднюю панель, удерживая модуль джойстика.

Снимите нижний правый винт на панели джойстика с помощью отвертки Philips #00.

Удерживайте больший из двух шлейфов и потяните на печатную плату с постоянным и аккуратным движением вниз и в сторону.

Снимите два винта с зеленого модуля зарядки и два винта с серой пластины и извлеките их из ручки.

Замените модуль зарядки.

Используйте пинцет, чтобы надавить на заднюю часть петель кнопки триггера.

Вытащите кнопку триггера.

Используйте пинцет, чтобы удалить нижнюю кнопку, контактирующую с кнопкой триггера, и замените ее.
