Замена экрана Xgody D300

Разместите телефон на ровной поверхности задней панелью вверх, экраном вниз.

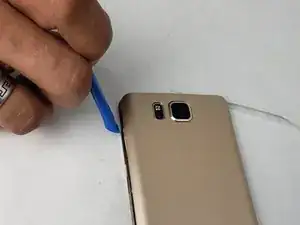

Далее используйте лопаточку, чтобы снять заднюю крышку корпуса.

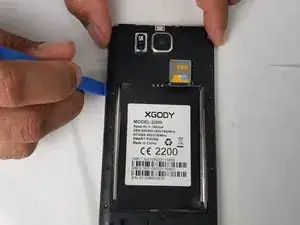

После снятия задней крышки найдите выемку в отсеке батареи.

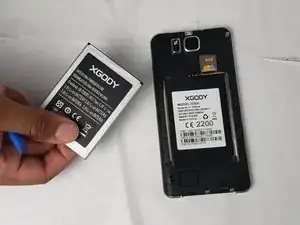

Затем подденьте батарею пальцем или лопаткой и извлеките её из отсека.

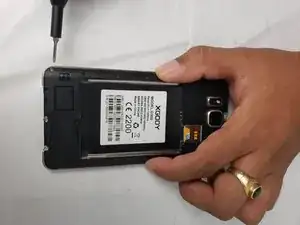

Далее снимите кожух отсека батареи/защитную крышку, используя крестовую отвёртку Phillips #00.

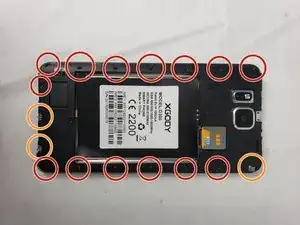

Снимите винты, удерживающие защитный кожух на корпусе смартфона, используя отвёртку Phillips #00. Должно быть четырнадцать винтов длиной 3 мм и один винт длиной 6 мм.

Три винта останутся прикреплёнными к защитному кожуху и будут отличаться металлической пластиной под ними. Всего присутствует 18 винтов.

Ослабив и извлекши все винты, используйте лопаточку и пинцет, чтобы приподнять кожух по краям. Кожух приклеен к смартфону клейкой подушечкой — при необходимости аккуратно потяните сильнее, пока кожух не оторвётся от клейкого слоя.

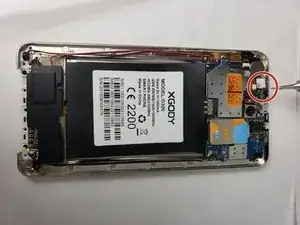

Внутренние компоненты смартфона теперь должны быть открыты. Для начала снятия платы управления удалите винты, крепящие плату и вибромотор к корпусу смартфона.

Плата управления удерживается тремя винтами: двумя в углах и одним в верхней правой части.

Вибромотор закреплён четырьмя винтами: двумя сверху и двумя снизу.

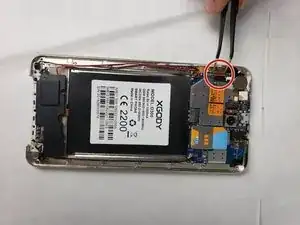

Далее найдите разъёмы для экрана и других модулей, прикреплённых к корпусу смартфона. Разъёмы расположены справа от платы управления.

Один разъём будет чёрного цвета. Другой — золотисто-оранжевый.

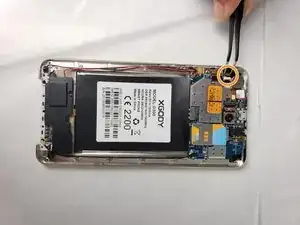

Отключите эти разъёмы, захватив их пинцетом и аккуратно потянув, пока они не выйдут из гнёзд.

Далее отсоедините жёсткий диск от платы управления путём выпаивания контактов.

Контакты жёсткого диска находятся в верхней части платы управления, справа от фронтальной камеры.

За справкой по пайке обратитесь к этой ссылке: Soldering Skills

После отключения проводов от платы снимите защитную наклейку, закрепляющую проводку на смартфоне.

Эта наклейка будет чёрного цвета, а сверху расположена белая наклейка с техническими характеристиками телефона.

С помощью пинцета захватите угол наклейки и потяните, пока она полностью не оторвётся.

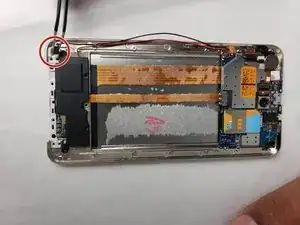

После снятия наклейки и освобождения проводов извлеките динамик из его отсека.

Динамик расположен в нижней левой части смартфона и соединён с платой красно-черным проводом.

Чтобы вынуть динамик из отсека, захватите его пинцетом и аккуратно потяните, пока он не выйдет из посадочного места.

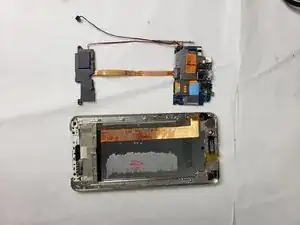

Плата управления теперь должна быть свободна в корпусе смартфона. Чтобы завершить её извлечение, подденьте плату пальцами или пинцетом и отложите в сторону.

Вставьте новую плату управления.

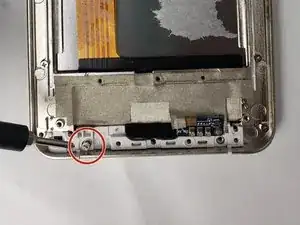

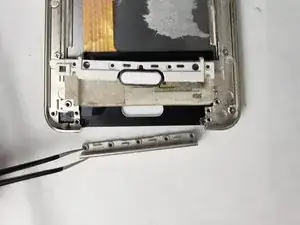

После снятия платы найдите три винта, крепящие решётку динамика к нижней части устройства. Удалите эти винты крестовой отвёрткой 00 Phillips.

После удаления винтов, крепящих решётку динамика к корпусу смартфона, подденьте решётку пинцетом и приподнимите её.

Решётка останется прикреплённой к устройству, но её нужно отогнуть, чтобы получить доступ к фиксатору корпуса.

Отогните решётку на область, где ранее располагался вибромотор.

Теперь, когда фиксатор корпуса доступен, удалите его, захватив пальцами или пинцетом и резко потянув, пока он не отойдёт от устройства.

Это откроет доступ к защитному покрытию экрана.

Далее снимите защитное покрытие экрана, проводя по открытому краю пальцем или лопаткой, чтобы разорвать клейкие точки, удерживающие его на экране.

Когда все клейкие точки ослабнут, защитное покрытие снимется.

Будьте осторожны при снятии защитного покрытия: оно хрупкое, и чрезмерное усилие может привести к его разрушению.

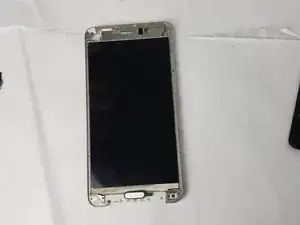

Разместите телефон экраном вверх.

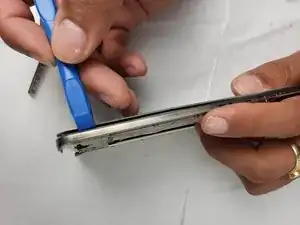

Используйте пластиковую лопаточку iFixit, чтобы отделить ЖК-экран от корпуса телефона, начиная с любого края.

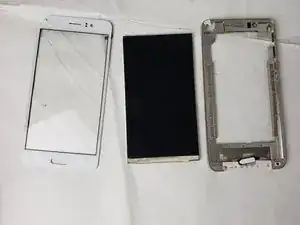

Полностью извлеките ЖК-экран из корпуса.
