Замена аналогового джойстика Osmo Mobile

Удалите карданный механизм от ручки, ослабив круглую пластину, расположенную в верхней части ручки.

Используйте отвертку Philips #00 для удаления трех винтов, находящихся на стабилизаторе кардана, чтобы отсоединить ручку от кардана.

Осторожно снимите ручку с кардана и отсоедините кабель, который соединяет их.

Найдите шестигранные винты на верхней базе ручки и открутите их с помощью шестигранной отвертки 1.5 мм.

Удалите джойстик, аккуратно потянув его от ручки.

Удалите плату быстрого соединения, найдя соединяющие провода и освободив шлейф с помощью пинцета.

Используйте лопатку, чтобы открыть и снять лицевую панель, начиная с задней части ручки.

Найдите четыре винта прямо на верхней части ручки.

Открутите два нижних серебряных винта, которые находятся ближе к лицевой панели, с помощью отвертки 00.

Открутите два верхних черных винта, которые расположены дальше от лицевой панели, с помощью отвертки 0.

Удалите оставшиеся два винта, находящиеся на передней части лицевой панели.

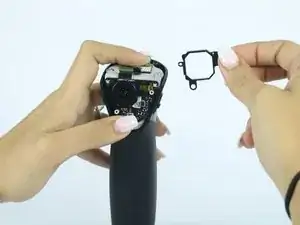

Снимите оставшуюся оболочку лицевой панели.

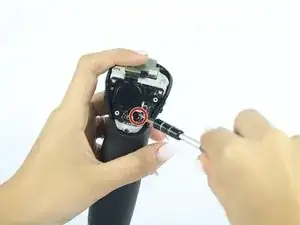

Удалите верхний левый винт на панели джойстика отверткой 00.

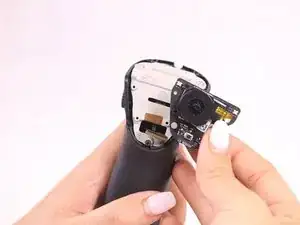

Поднимите лицевую панель, удерживающую модуль джойстика.

Удалите нижний правый винт на панели джойстика с помощью отвертки Philips #00.

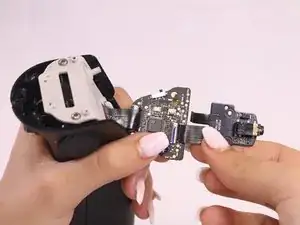

Удерживайте нажатым более толстый шлейф, и тяните за печатную плату, аккуратно опуская и вытаскивая ее.

Осторожно удалите модуль джойстика, потянув его через печатную плату и вставив новый модуль.
