Замена микрофона GE 29875GE1
В этом руководстве пошагово показано, как разобрать устройство для доступа к микрофону. Затем описаны действия по замене микрофона и сборке устройства. Для замены микрофона в этом устройстве требуется пайка.
Шаг 1

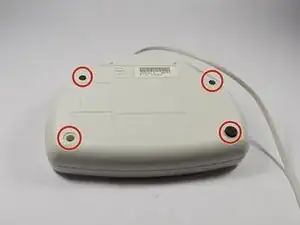

Начните с осмотра нижней стороны устройства. С помощью пинцета снимите четыре поролоновые прокладки, закрывающие четыре винта.
Шаг 2
Отверткой Phillips #2 отвинтите четыре винта на нижней части устройства. Размер головок этих винтов — 5,3 мм или 0,209 дюйма.
Шаг 3

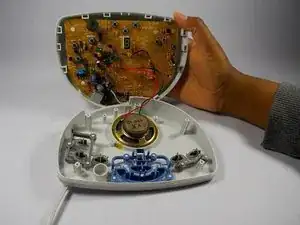

Снимите заднюю крышку, осторожно потянув назад, пока не получите доступ к внутренней части. Аккуратно выньте микрофон из его корпуса. Он удерживается только за счёт трения, поэтому его легко извлечь.
Шаг 4

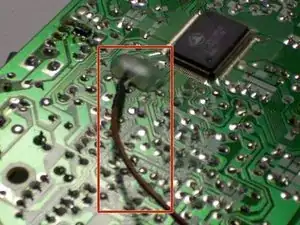

Найдите два провода, подключённых к микрофону. Провода припаяны к задней части материнской платы и имеют коричневый и чёрный цвета.
Шаг 5

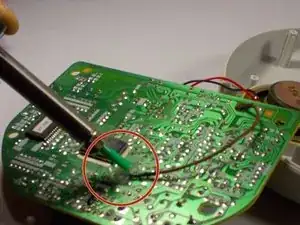

С помощью паяльной станции и паяльника распаяйте два контакта, фиксирующие микрофон.
Шаг 6
Выньте старый микрофон и утилизируйте его надлежащим образом. Установите новый микрофон на то же место, где был старый. Припаяйте новый микрофон к соответствующим контактам.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
