Замена разъёма для наушников Xgody D300
Для проблем, связанных с плохим качеством звука, пожалуйста, прочитайте это руководство. Это руководство предназначено для замены разъёма для наушников на Xgody D300. Вам потребуется умение пользоваться паяльником, чтобы полностью удалить разъём для наушников с устройства. Пожалуйста, внимательно следуйте шагам. В итоге ваш телефон должен работать как обычно.
Для получения дополнительной информации о пайке прочтите руководство Как паять и выпаивать соединения.
Шаг 1
Положите телефон на ровную поверхность так, чтобы задняя крышка была сверху.
Шаг 2

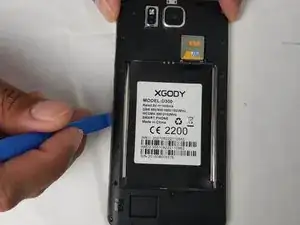

Вставьте лопатку в шов и подденьте заднюю крышку корпуса вдоль шва, пока крышка полностью не отойдёт от корпуса.
Шаг 3
Снимите аккумулятор вручную или с помощью пластикового инструмента для вскрытия.
Шаг 4

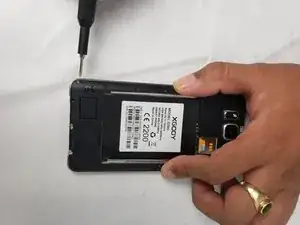

Используйте отвёртку Phillips #00, чтобы удалить четырнадцать винтов длиной 3 мм и один винт длиной 6 мм.
Используйте отвёртку Phillips #00, чтобы ослабить три закреплённых винта.

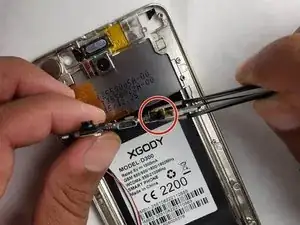

Поднимите корпус за краям с помощью инструмента для вскрытия и пинцета. К смартфону прикреплена липкая прокладка, удерживающая корпус.
Шаг 5

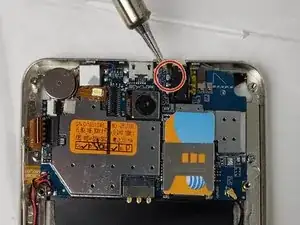

Используйте паяльник и отсос для припоя, чтобы удалить шесть припаянных соединений, удерживающих разъём для наушников на плате.
Для получения дополнительной информации о пайке посетите руководство Как паять и выпаивать соединения.
Шаг 6
После выпаивания соединений используйте пинцет, чтобы снять разъём для наушников с материнской платы.
Установите новый разъём для наушников на место старого и припаяйте соединения обратно.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
