Замена материнской платы Motorola Moto G5 Plus

Перед началом обязательно выключите телефон.

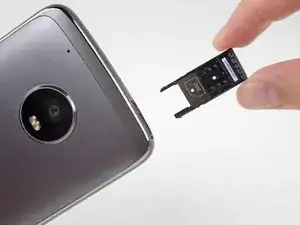

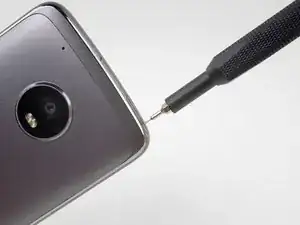

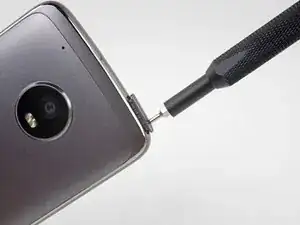

Используйте инструмент для извлечения SIM-карты, скрепку или инструмент для извлечения SIM-карты, чтобы вынуть SIM-карту из телефона.

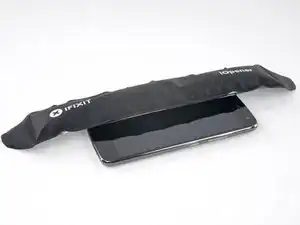

Приготовьте iOpener и нагрейте переднюю часть телефона вдоль левого края примерно две минуты, или до тех пор, пока она не станет чуть слишком горячей для прикосновения. Это поможет размягчить клей, фиксирующий дисплей.

Возможно, потребуется несколько раз подогреть и вновь приложить iOpener, чтобы телефон достаточно разогрелся для разрезания клея. Следуйте инструкциям по применению iOpener, чтобы не допустить перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

На следующих шагах вы будете разрезать клей по периметру дисплейного блока.

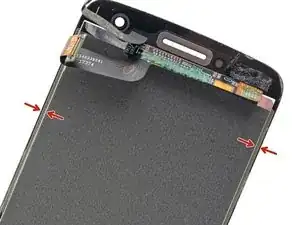

Обратитесь ко второму и третьему изображениям и ознакомьтесь с шириной клеевого слоя по краям дисплея.

Если планируете повторно использовать модуль дисплея, будьте особенно осторожны при разрезании клея по бокам телефона. Не вводите инструмент глубже 2 мм в телефон и максимально отводите его вниз (от дисплейного блока).

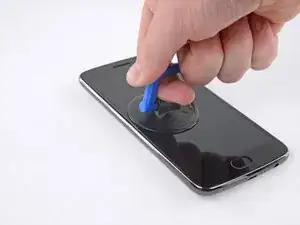

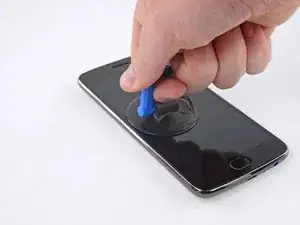

Прикрепите присоску к дисплею ближе к середине левого края.

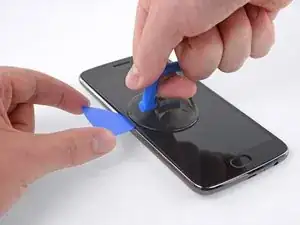

Тяните за присоску с устойчивым, постоянным усилием, чтобы создать небольшой зазор между панелью дисплея и задней частью корпуса.

Если экран треснул, присоска может не держаться. В таком случае попробуйте поднять экран с помощью прочной ленты или приклейте присоску суперклеем и дайте ей высохнуть, чтобы продолжить работу.

Если дисплей не отделяется даже при значительном усилии, снова примените тепло, чтобы дополнительно размягчить клей, и повторите попытку. Клей быстро остывает, поэтому может потребоваться многократный подогрев.

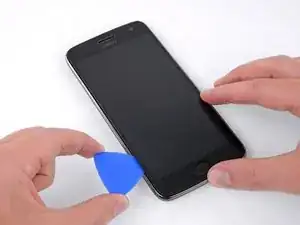

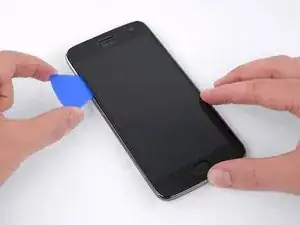

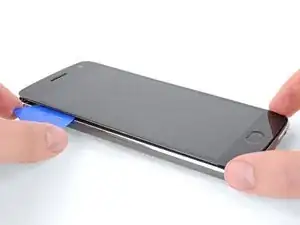

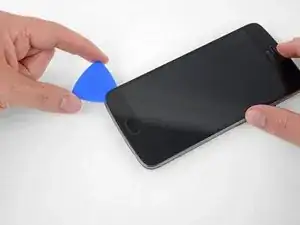

Вставьте инструмент и проведите им вдоль левого края телефона, прорезая клей, фиксирующий дисплей.

При переходе к разрезанию клея по остальному периметру дисплея может быть удобно оставить один медиатор на месте и взять другой для следующих шагов.

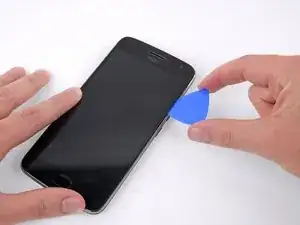

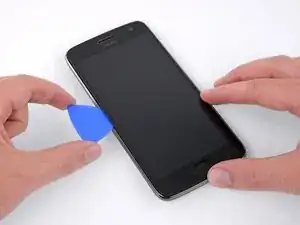

Просуньте медиатор вниз и прорежьте клей вдоль нижней части дисплея.

Если клей слишком жесткий для разрезания, продолжайте нагревать до тех пор, пока он не станет достаточно мягким, чтобы резать его с относительной лёгкостью. Чрезмерное поддевание или применение силы может окончательно повредить дисплей или другие компоненты.

Будьте осторожны, проводя медиатор по верхнему и нижнему краям дисплея. Кабели дисплея, сенсор отпечатка пальца и кабель сенсора находятся довольно близко к краю дисплея и могут легко повредиться. Обратитесь к изображению, чтобы увидеть точное расположение кабелей.

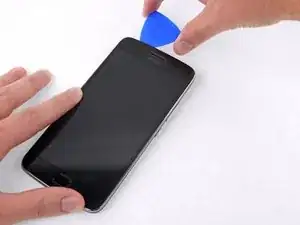

Продолжайте разрезать клей по верхней и правой сторонам телефона.

Датчик приближения, динамик разговорного канала и фронтальная камера расположены вдоль верхнего края телефона, но находятся под дисплейным модулем. Вы не должны с ними сталкиваться при введении медиатора для разрезания клея.

Когда весь клей будет разрезан, аккуратно приподнимите дисплей с левого края.

Не снимайте дисплей полностью. Он всё ещё соединён кабелями, которые могут легко порваться.

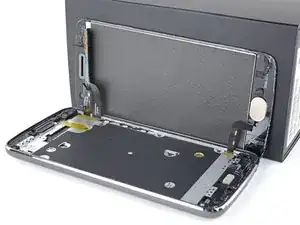

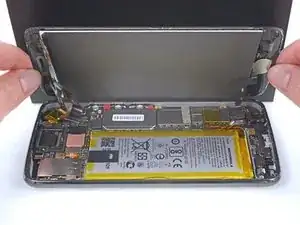

Зафиксируйте дисплей под углом 90 градусов, оперев его о коробку, чтобы кабели дисплея и датчика отпечатка пальца не сгибались и не рвались.

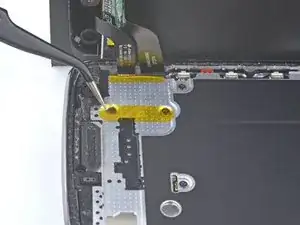

Снимите жёлтую наклейку, закрывающую два чёрных винта Phillips под разговорным динамиком.

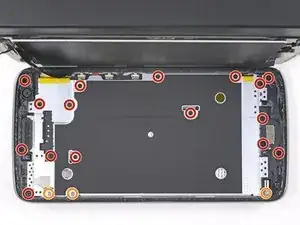

Удалите следующие винты Phillips с промежуточной рамки:

Шестнадцать чёрных винтов 3,8 мм

Три серебристых винта 2,4 мм

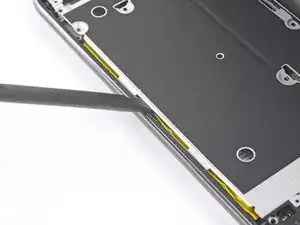

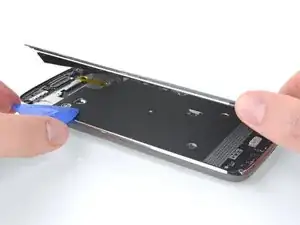

Вставьте плоский конец лопатки между промежуточной рамкой и левым краем телефона и аккуратно подденьте, чтобы освободить два зажима, удерживающих рамку.

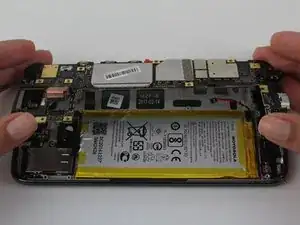

Поднимите промежуточную рамку и отведите её от телефона.

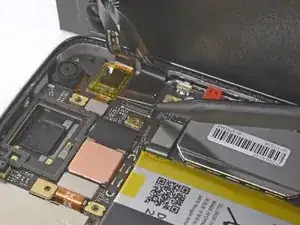

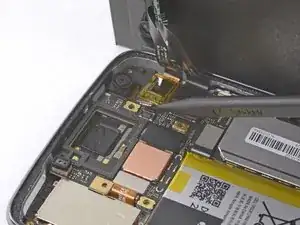

С помощью острого конца лопатки отсоедините больший из двух разъёмов кабеля дисплея.

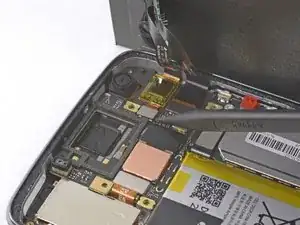

Отключите меньший разъём кабеля дисплея.

В этом кабеле находится контроллер дисплея, обёрнутый жёлтой лентой. Снимать жёлтую ленту не нужно. Чип слегка приклеен к плате, но должен отойти при минимальном усилии.

Осторожно продолжайте поднимать кабель, чтобы разорвать клеевое соединение, и оттяните кабель от материнской платы.

На противоположном конце телефона отключите кабель датчика отпечатков пальцев.

Кабель датчика отпечатков приклеен лентой к экранной защите над ним. Поднимая кабель, поднимайте вместе с ним ленту. Также можно снять ленту перед отключением кабеля.

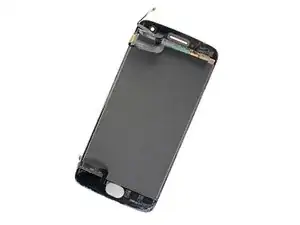

Снимите сборку дисплея с телефона.

Перед повторной установкой сборки дисплея тщательно удалите оставшийся клей и осколки стекла с рамки устройства с помощью изопропилового спирта.

Обязательно включите телефон и проверьте ремонт прежде чем устанавливать новый клей и запечатывать сборку дисплея.

Если у заменённого дисплея отсутствует сенсорная функциональность и вы уверены в правильности установки, создайте резервную копию данных и выполните сброс к заводским настройкам.

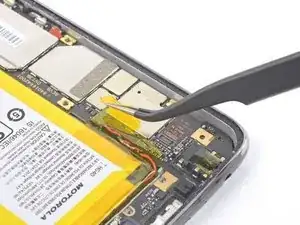

Снимите жёлтую ленту, закрывающую разъём батареи.

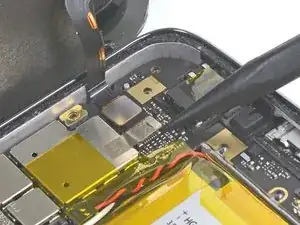

Используйте наконечник лопатки, чтобы отключить батарею, поддев её разъём вертикально вверх от материнской платы.

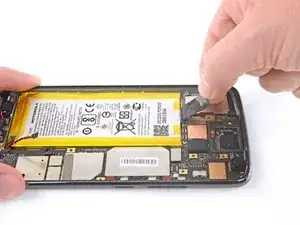

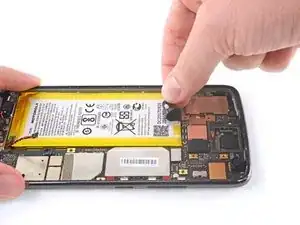

Отогните чёрную вытяжную бирку с верхней части батареи и тяните строго вверх с уверенным, равномерным нажимом, чтобы разорвать клей, удерживающий батарею на месте.

Батарея удерживается несколькими полосками клея. Возможно, вы сможете оторвать клей с помощью бирки, но если нет — нагрейте заднюю часть устройства с помощью iOpener, чтобы смягчить клей, и переходите к следующему шагу.

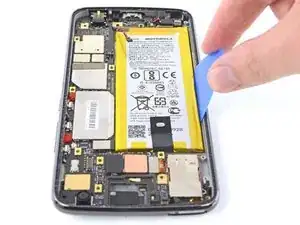

Если бирка порвётся или клей слишком прочный, используйте монтажную лопатку, чтобы аккуратно поддеть батарею и извлечь её из корпуса.

Поддёргивайте только от кромки устройства. Поддевание с любой другой стороны может привести к серьёзному повреждению открытых компонентов.

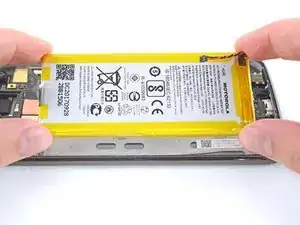

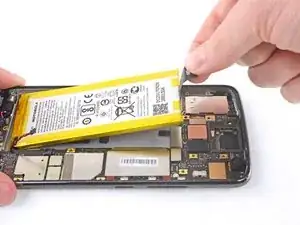

Когда батарея ослабнет, извлеките её из телефона.

Не используйте повторно батарею после её извлечения. Напряжение при извлечении может вызвать скрытые повреждения элемента, представляющие потенциальную опасность. Замените её на новую.

Чтобы установить новую батарею:

Удалите остатки клея с телефона и очистите всю область под батареей изопропиловым спиртом.

Нанесите несколько новых полосок предварительно вырезанного клея или ленту Tesa.

Если вы крепите батарею с помощью клея, вырезанного по индивидуальным размерам, следуйте этому руководству.

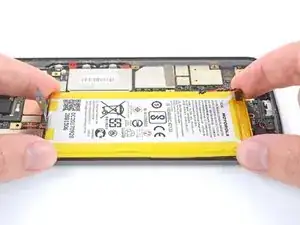

Плотно прижмите новую батарею на 5–10 секунд.

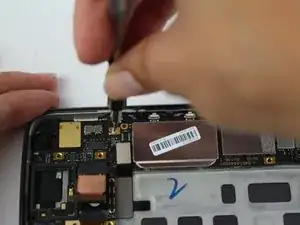

Используя отвертку Phillips 000, выкрутите винт длиной 3,1 мм.

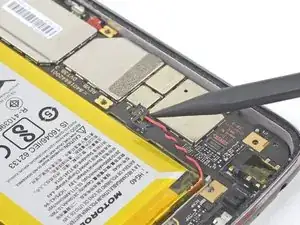

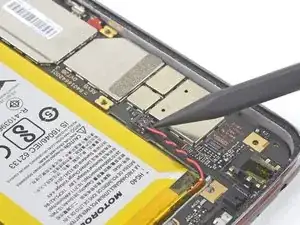

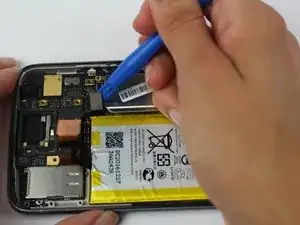

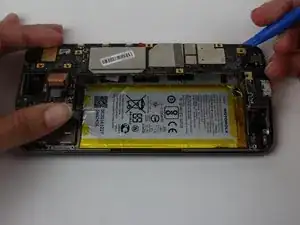

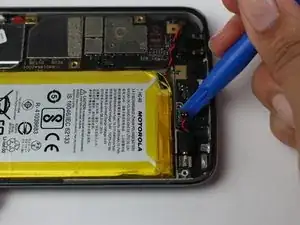

С помощью пластиковой лопатки отключите осциллирующий вибромотор.

Отключите плоский верхний разъём с помощью пластиковой лопатки.

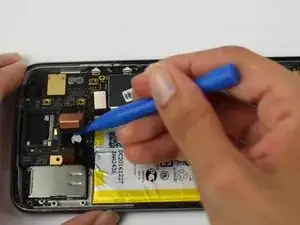

С помощью пластиковой лопатки отожмите две защёлки, которые удерживают материнскую плату в рамке телефона.

Снимите материнскую плату с телефона, поддев её пластиковой лопаткой.

Задняя основная камера расположена в верхней центральной части телефона, с золотистой задней крышкой.

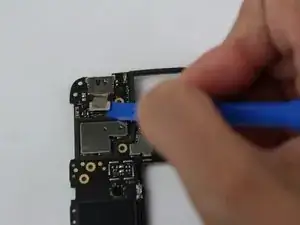

Аккуратно подденьте 12-мегапиксельную заднюю камеру G5 Plus пластиковой лопаткой, обнажая ZIF-разъём.

Разблокируйте ZIF-разъём и снимите камеру с платы.

Храните камеру в безопасном месте.

Фронтальная камера расположена в верхнем правом углу телефона, над кнопкой питания и регулятором громкости.

Переверните материнскую плату.

Отключите плоский верхний разъём фронтальной камеры.

Переверните материнскую плату обратно.

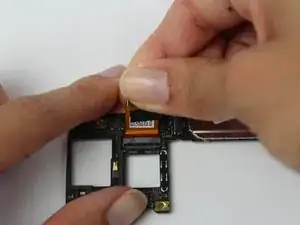

Осторожно оторвите фронтальную камеру от клея, которым она приклеена к плате, протягивая кабель через небольшое отверстие.

Храните камеру в безопасном месте.
