Замена аккумулятора Motorola Moto G5s Plus

Перед началом выключите телефон.

Поднесите тепловую пушку на 1–2 дюйма от краёв дисплея, чтобы расплавить клей дисплея.

Равномерно прогревайте по всему периметру телефона.

Прикрепите присоску к дисплею немного левее центра.

Прилагайте умеренное усилие, чтобы потянуть за присоску. Дисплей начнёт отлипать.

Вставьте инструмент для вскрытия в ослабленный край.

Постепенно проходите инструментом по периметру экрана, чтобы разрезать клей.

Не засовывайте инструмент слишком глубоко под экран. Слишком большое усилие может привести к разрыву соединительных кабелей.

Теперь дисплей должен быть полностью ослаблен, прикреплён только соединителями в верхней части устройства и разъёмом датчика отпечатка в нижней части.

Нажмите на датчик отпечатка при слегка приподнятом дисплее, чтобы отсоединить его от экрана.

Если датчик отпечатка не отсоединился, используйте тепловую пушку, чтобы ослабить его клей.

Кабели в верхней части устройства хрупкие. Если вы используете это руководство как предварительное условие для замены другой детали, осторожно поднимайте экран, чтобы не порвать кабели.

Удалите один винт Torx-5 длиной 5 мм, расположенный возле соединительных кабелей в верхнем правом углу устройства.

Возьмите отвинченную металлическую пластину тупыми пинцетами.

Сдвиньте пластину влево, затем выведите её наружу, чтобы снять.

Снятие пластины откроет доступ к соединению дисплейного модуля с материнской платой.

Отсоедините два кабельных разъёма, аккуратно поддев край разъёма инструментом для вскрытия.

Поднимите отсоединённый правый разъём из его посадочного места с помощью тупых пинцетов.

Под посадочным местом имеется слабый клей. Примените небольшое усилие, чтобы извлечь разъём из посадочного места.

Удалите девять чёрных винтов Torx-5 длиной 5 мм.

Удалите семь серебристых винтов Torx-5 длиной 5 мм.

Снимите металлическую крышку, поддев её снизу инструментом для вскрытия.

Возьмитесь за датчик отпечатка и протолкните его через отверстие в металлической крышке.

Снимите разъём датчика отпечатка, аккуратно поддев разъём снизу инструментом для вскрытия.

Аккумулятор теперь полностью открыт и готов к извлечению.

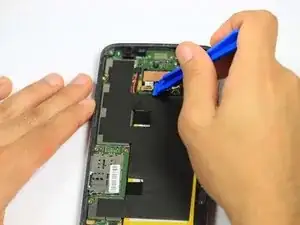

Используйте инструмент для вскрытия, чтобы снять две металлические пластинки, расположенные над аккумулятором.

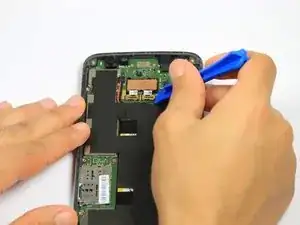

Оказывайте лёгкое усилие вверх, чтобы ослабить металлические пластины.

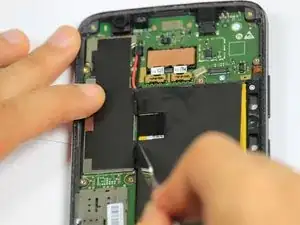

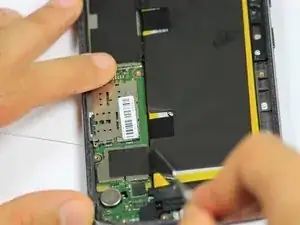

С помощью лопатки прорежьте по направлению вниз вдоль чёрной ленты на левой стороне аккумулятора.

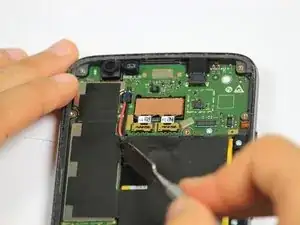

Используйте инструмент для вскрытия, чтобы отключить чёрный разъём, расположенный над аккумулятором.

Сильный перегрев аккумулятора может привести к его возгоранию.

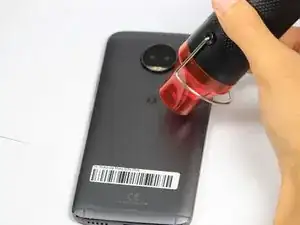

Используйте тепловую пушку по задней стороне телефона, чтобы ослабить клей, удерживающий аккумулятор.

Равномерно прогревайте все области по очереди.

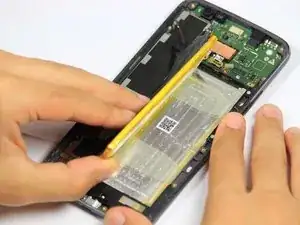

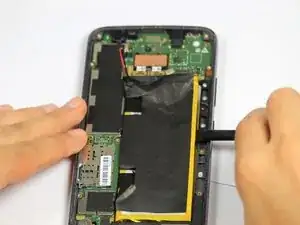

Вставьте лопатку под правую сторону аккумулятора.

Оказывайте умеренное усилие вверх вдоль всей длины аккумулятора, пока он не отойдёт.

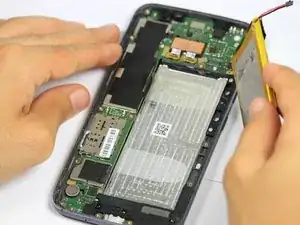

Извлеките аккумулятор вручную.
