Замена ЖК-экрана и сенсорного модуля Motorola Moto G5

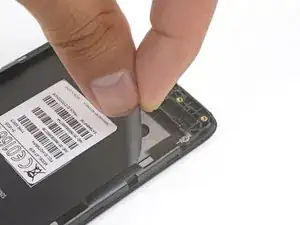

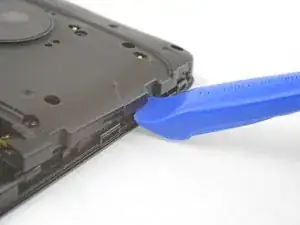

Вставьте ноготь или плоский конец лопатки в выемку на нижнем торце телефона рядом с разъемом зарядки.

Подденьте ногтем или поверните лопатку, чтобы отстегнуть заднюю панель от телефона.

Вставьте плоский конец лопатки в стык и проведите им вдоль нижнего края, чтобы освободить защелки, удерживающие заднюю панель на телефоне.

Продолжайте проводить плоским концом лопатки вдоль стыка по оставшимся сторонам телефона.

Поднимите заднюю панель и снимите её с телефона.

Для установки задней панели совместите её с телефоном и сожмите по краям, чтобы защелки снова встали на место.

Вставьте ноготь или плоский конец лопатки в выемку под батареей.

Подденьте ногтем или лопаткой, пока не освободите батарею из её посадочного гнезда.

Снимите батарею.

При установке батареи убедитесь, что контакты батареи совмещены с тремя золотыми контактами в верхнем правом углу.

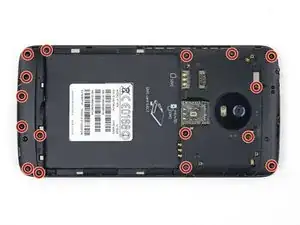

Удалите шестнадцать винтов Phillips 3 мм, фиксирующих крышки материнской платы и дополнительной платы.

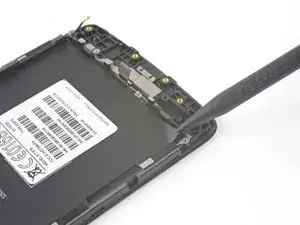

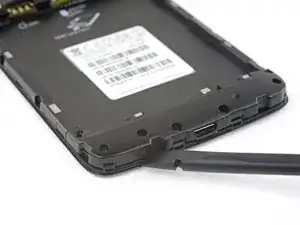

Вставьте плоский конец лопатки в стык под крышкой дополнительной платы.

Немного поверните лопатку, чтобы освободить крышку дополнительной платы.

Снимите крышку дополнительной платы.

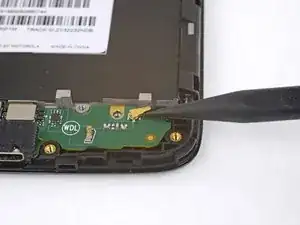

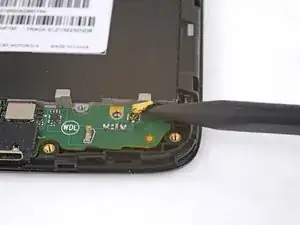

Используйте острие лопатки, чтобы поддеть и отключить антеннный кабель от дополнительной платы.

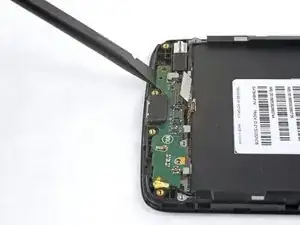

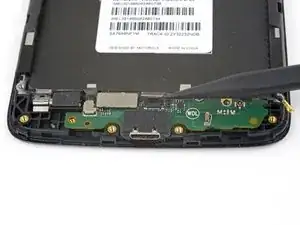

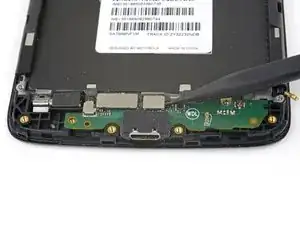

Используйте острие лопатки, чтобы поддеть и отключить два коннектора гибких шлейфов от дополнительной платы.

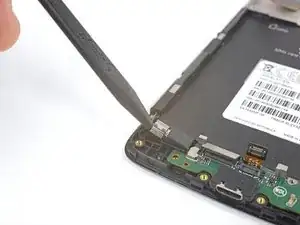

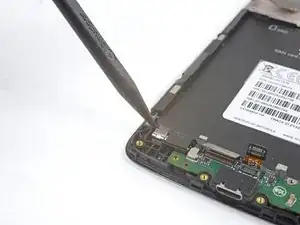

Используйте острие лопатки, чтобы поддеть и ослабить вибромотор в его посадочном гнезде.

Вибромотор может оставаться прикреплённым к дополнительной плате.

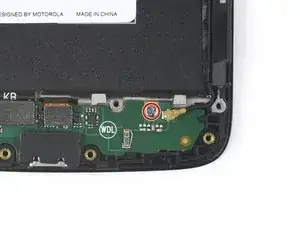

Удалите винт Phillips 3.4 мм, фиксирующий дополнительную плату к рамке.

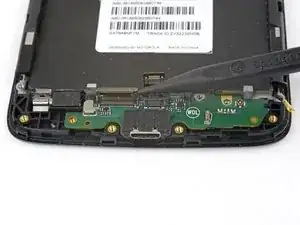

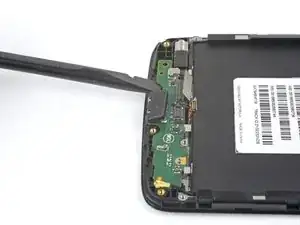

Вставьте плоский конец лопатки под дополнительную плату, рядом с разъёмом зарядки.

Немного подожмите плату лопаткой, чтобы освободить её из гнезда.

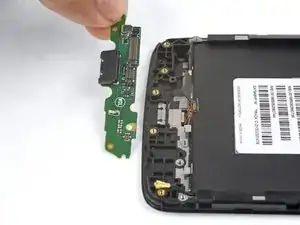

Поднимите и снимите дополнительную плату, осторожно следя, чтобы не зацепить кабели.

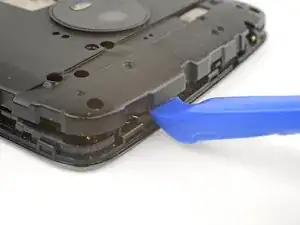

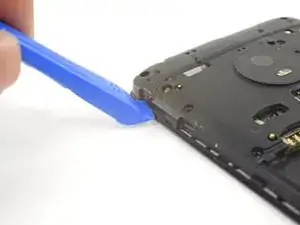

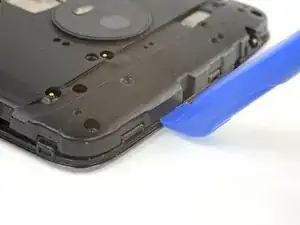

Вставьте инструмент для вскрытия в стык на правой стороне телефона ближе к верхней части.

Аккуратно подденьте вверх, пока скрытая защёлка крышки материнской платы не освободится.

Вставьте инструмент для вскрытия в стык на верхнем торце телефона, справа от выемки.

Аккуратно подденьте вверх, пока скрытая защёлка крышки материнской платы не освободится.

Вставьте инструмент для вскрытия в стык на левой кромке телефона, рядом с верхней частью.

Аккуратно подденьте вверх, пока скрытая защёлка крышки материнской платы не освободится.

Убедитесь, что три защёлки на крышке материнской платы не зацепились снова.

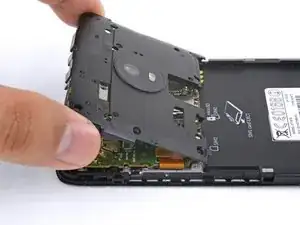

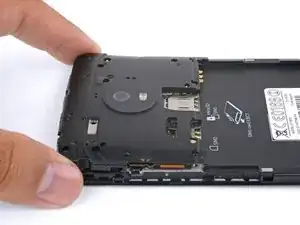

Поднимите и снимите крышку материнской платы.

Удалите два винта Phillips 4 мм, фиксирующих материнскую плату.

Используйте острый конец лопатки, чтобы приподнять и освободить модуль фронтальной камеры из его посадочного места.

Модуль камеры может оставаться подключённым к плате.

Используйте острый конец лопатки, чтобы приподнять и отключить разъём дисплея от платы.

Обратите внимание, к какому гнезду на плате подключён кабель антенны. Треугольный вырез на экране платы указывает на правильное гнездо.

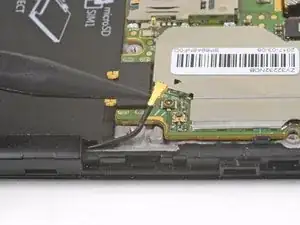

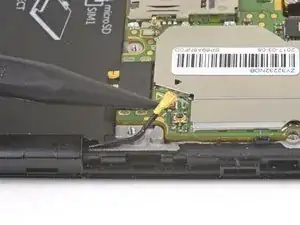

Используйте острый конец лопатки, чтобы приподнять и отключить кабель антенны от платы.

При сборке убедитесь, что кабель антенны подключён к тому же гнезду.

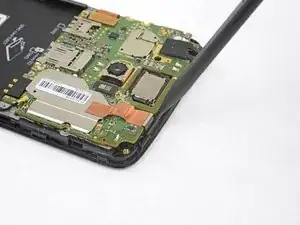

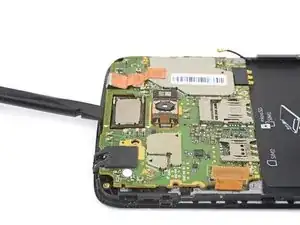

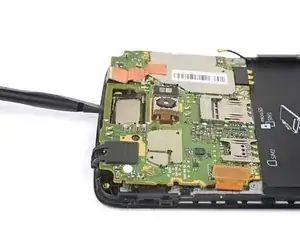

Вставьте плоский край лопатки под плату, рядом с верхним краем телефона.

Слегка поверните лопатку, чтобы ослабить плату от корпуса.

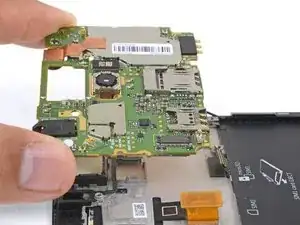

Поднимите верхний край платы вверх, убедившись, что она не зацепляет кабели.

Не извлекайте плату пока. Она всё ещё подключена гибким кабелем.

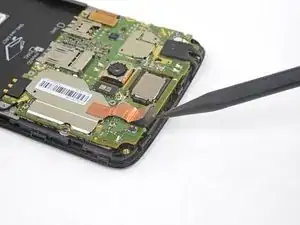

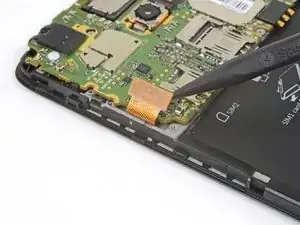

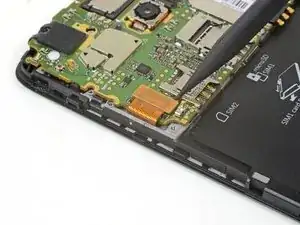

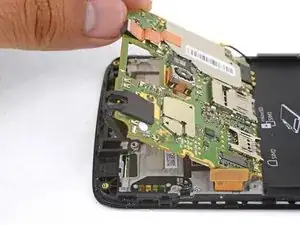

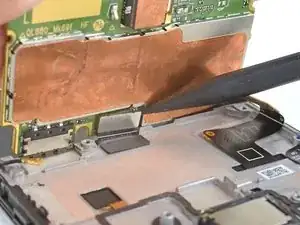

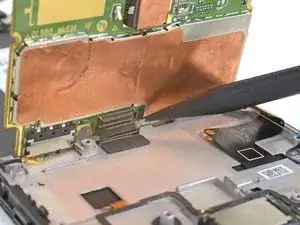

Удерживая плату под углом, используйте острый конец лопатки, чтобы выдавить и отключить разъём гибкого кабеля под платой.

Для повторного подключения поддержите плату под небольшим углом и совместите разъём. Аккуратно придавите разъём пальцем к гнезду до полного посадки.

Поднимите и извлеките плату.

Используйте острый конец лопатки, чтобы приподнять угол чёрного матa аккумулятора.

Оторвите мат аккумулятора от корпуса руками.

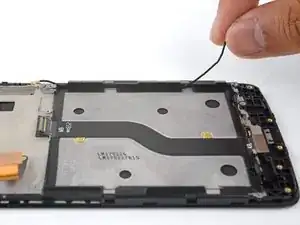

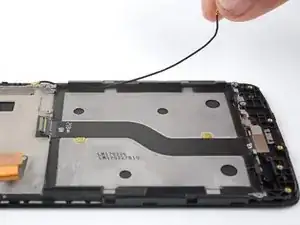

Поднимите и перекиньте кабель антенны по правому краю телефона пальцами.

Перед установкой матa аккумулятора убедитесь, что кабель антенны снова проложен по правому краю телефона. У мата есть фальц, который фиксирует кабель антенны.

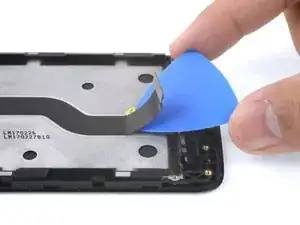

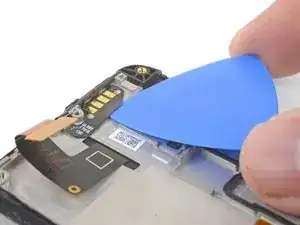

Вставьте медиатор под гибкий кабель дочерней платы.

Проведите медиатор под кабелем, освободив его от корпуса.

Удалите гибкий кабель дочерней платы.

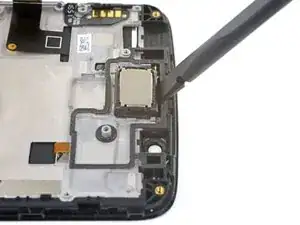

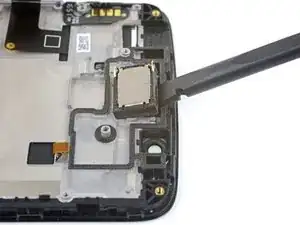

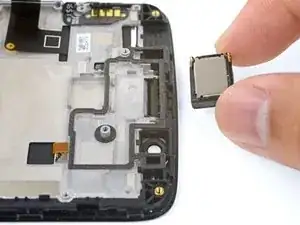

Используйте плоский конец лопатки, чтобы приподнять и освободить отсекающий модуль динамика от его посадочного места.

Снимите модуль динамика.

При повторной установке убедитесь в ориентации модуля динамика и установите его в том же положении.

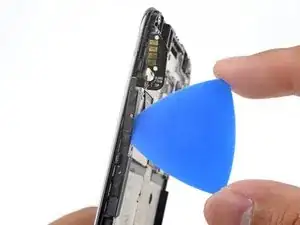

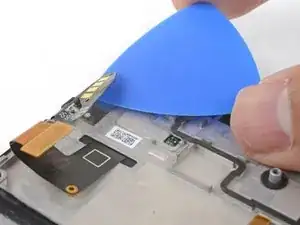

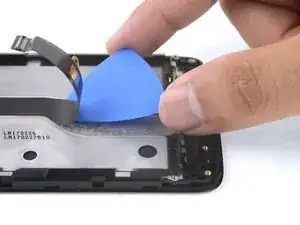

Вставьте медиатор под гибкий кабель контактной группы кнопок.

Сдвиньте медиатор, чтобы ослабить гибкий кабель контактной группы кнопок от корпуса.

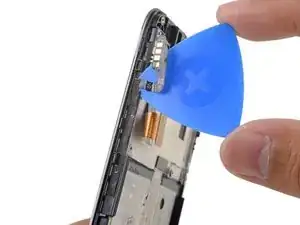

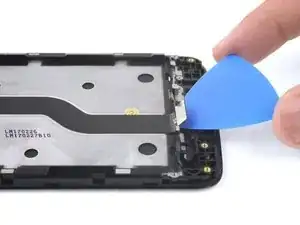

Вставьте медиатор между узлом кнопок и корпусом.

Осторожно проведите медиатор, чтобы освободить узел кнопок от корпуса.

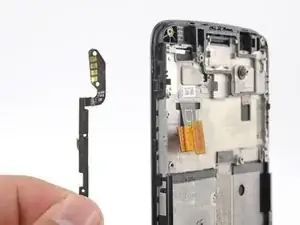

Снимите узел кнопок.

Остаётся только сборка ЖК-экрана и сенсорного модуля в рамке.

Сравните новую запасную часть с оригинальной. Возможно, потребуется перенести оставшиеся компоненты или удалить защитные клеевые накладки с новой части перед установкой.
