Замена материнской платы Motorola Moto G5
Это руководство поможет вам заменить неисправную или сломанную материнскую плату.
Перед началом работы загрузите приложение Software Fix, чтобы создать резервную копию данных устройства и проверить, связана ли проблема с программным обеспечением или аппаратной частью.
Шаг 1

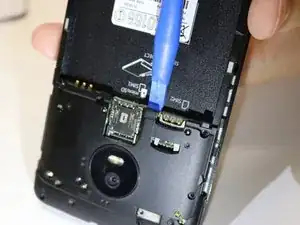

Вставьте ноготь или плоский конец лопатки в выемку на нижнем краю телефона возле разъёма зарядки.
Подденьте ногтем или поверните лопатку, чтобы отсоединить заднюю крышку от корпуса телефона.
Шаг 2
Вставьте плоский конец лопатки в зазор и проведите ей вдоль нижнего края, чтобы освободить защёлки, удерживающие заднюю крышку на корпусе телефона.
Шаг 3
Продолжайте перемещать плоский конец лопатки вдоль зазора на оставшихся сторонах телефона.
Шаг 4
Поднимите и снимите заднюю крышку с телефона.
При установке задней крышки совместите её с корпусом телефона и прижмите края, чтобы защёлки зафиксировались.
Шаг 5

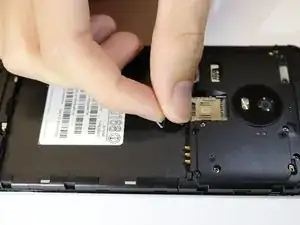

Вставьте ноготь или плоский конец лопатки в выемку под батареей.
Подденьте ногтем или лопаткой, пока не освободите батарею из гнезда.
Шаг 6
Снимите батарею.
При установке батареи убедитесь, что её контакты совмещены с тремя золотыми штырьками в правом верхнем углу.
Шаг 7

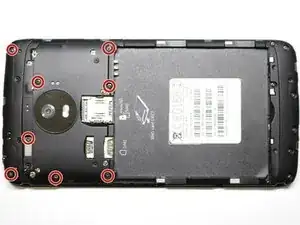

Открутите восемь (8) винтов длиной 4 мм с помощью крестовой отвёртки.
Шаг 8

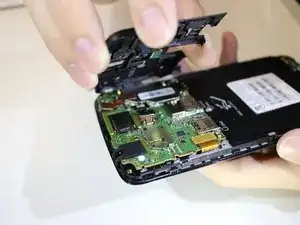

Отогните верхнюю крышку материнской платы с помощью пластикового инструмента.
При отгибании работайте равномерно по краю, чтобы крышка не сломалась. Потребуется некоторое усилие.
Шаг 9

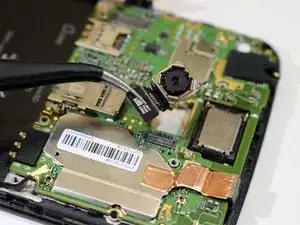

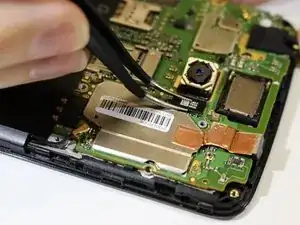

Отсоедините выделенный разъём пинцетом и снимите модуль камеры.
Шаг 10

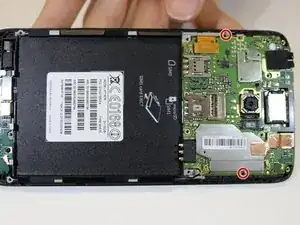

Открутите два винта длиной 4 мм, показанных на изображении, с помощью крестовой отвёртки №00.
Шаг 11

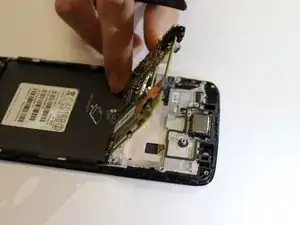

Поднимите материнскую плату вверх от верхней части телефона.
Шаг 12

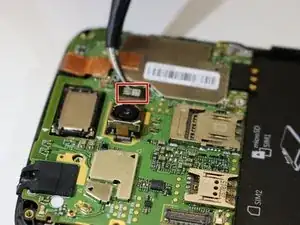

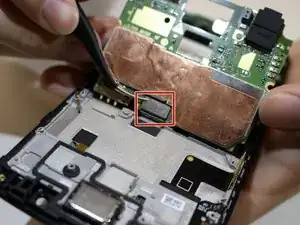

Отключите задний разъём от материнской платы с помощью пинцета.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
