Замена тыльной камеры Motorola Moto G5 Plus

Обязательно выключите телефон перед началом работ.

Используйте инструмент для извлечения SIM-карты, скрепку или специальную скобу, чтобы вынуть SIM-карту из телефона.

Подготовьте iOpener и нагрейте переднюю часть телефона вдоль левого края примерно 2 минуты, или до тех пор, пока она не станет слегка слишком горячей для касания. Это поможет размягчить клей, удерживающий дисплей.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы телефон стал достаточно тёплым для разрезания клея. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

В следующих шагах Вы будете разрезать клей по периметру сборки дисплея.

Ознакомьтесь со второй и третьей фотографиями и оцените ширину слоя клея по краям дисплея.

Если планируете повторно использовать сборку дисплея, будьте особенно осторожны при разрезании клея по бокам телефона. Не вставляйте инструмент глубже 2 мм и по возможности направляйте его вниз (от дисплейной части).

Прикрепите присоску к дисплею примерно посередине левого края.

Тяните присоску с равномерным, постоянным усилием, чтобы создать небольшой зазор между панелью дисплея и задней крышкой.

Если экран треснул, присоска может не держаться. В этом случае попробуйте поднять экран с помощью прочной ленты или приклейте присоску суперклеем и дождитесь сопоставления, чтобы продолжить.

Если дисплей не отходит даже при значительном усилии, нагрейте участок ещё сильнее, чтобы клей стал мягче, и попробуйте снова. Клей быстро остывает, поэтому может потребоваться повторный нагрев.

Проведите инструментом вдоль левого края телефона, разрезая клей, удерживающий дисплей.

При переходе к разрезанию клея по остальному периметру дисплея полезно оставить один фиксатор‑пик на месте и взять другой для последующих шагов.

Опустите фиксатор‑пик и разрежьте клей вдоль нижнего края дисплея.

Если клей слишком прочный для разрезания, продолжайте нагревать, пока он не станет достаточно мягким. Чрезмерная подковыривание или применение силы здесь может необратимо повредить дисплей или другие компоненты.

Будьте осторожны, проводя пик вдоль верхнего и нижнего краёв дисплея. Шлейфы дисплея, датчик отпечатка пальца и кабель датчика отпечатка расположены близко к краю дисплея и легко подвержены повреждению. Смотрите изображение, чтобы увидеть точное расположение кабелей.

Продолжайте разрезать клей по верхней и правой сторонам телефона.

Датчик приближения, разговорный динамик и фронтальная камера расположены вдоль верхнего края телефона, но находятся под дисплейным модулем. При вставке пика для разрезания клея Вы не должны касаться этих компонентов.

Когда весь клей разрезан, аккуратно приподнимите дисплей с левого края.

Пока не снимайте дисплей полностью. Всё ещё остаются соединительные кабели, которые можно легко оборвать.

Зафиксируйте дисплей под углом 90 градусов, оперев его о коробку, чтобы предотвратить изгиб или разрыв кабелей дисплея и датчика отпечатка.

Снимите жёлтую наклейку, закрывающую два чёрных винта Phillips под разговорным динамиком.

Удалите следующие винты Phillips из средней рамки:

Шестнадцать чёрных винтов 3.8 мм

Три серебристых винта 2.4 мм

Вставьте плоский конец лопатки между средней рамкой и левым краем телефона и аккуратно подденьте, чтобы освободить два фиксатора, удерживающих рамку.

Поднимите среднюю рамку вверх и отведите её от телефона.

Используйте острый конец лопатки, чтобы отсоединить больший из двух разъёмов шлейфа дисплея.

Отключите меньший разъём кабеля дисплея.

В этом кабеле размещён контроллер дисплея, обёрнутый в жёлтую ленту. Снимать жёлтую ленту не требуется. Чип слабо приклеен к плате, но должен отделяться при небольшом усилии.

Осторожно продолжайте поднимать кабель, чтобы разорвать клеевое соединение, и отведите кабель от платы.

На противоположном конце телефона отключите кабель датчика отпечатка пальца.

Кабель датчика отпечатка приклеен лентой к экранному щитку над ним. При подъёме кабеля поднимайте вместе с ним и ленту. Вы также можете удалить ленту перед отключением кабеля.

Снимите сборку дисплея с телефона.

Перед повторной установкой сборки дисплея тщательно удалите оставшийся клей и осколки стекла с рамки устройства с помощью изопропилового спирта.

Обязательно включите телефон и проверьте ремонт, прежде чем устанавливать новый клей и запечатывать сборку дисплея.

Если у вашего сменного дисплея нет сенсорной функции и вы уверены, что он установлен правильно, сделайте резервную копию данных и выполните сброс к заводским настройкам.

Снимите жёлтую ленту, закрывающую разъём батареи.

Используйте остриё лопатки, чтобы отключить батарею, поддев её разъём прямо вверх от платы.

Отклейте чёрную выдвижную ленту с верхней части батареи и тяните прямо вверх с ровным, сильным нажимом, чтобы разорвать клей, держащий батарею на месте.

Батарея удерживается несколькими полосками клея. Возможно, вам удастся разорвать клей с помощью выдвижной ленты, но если нет, нагрейте заднюю часть устройства с помощью iOpener, чтобы размягчить клей, и переходите к следующему шагу.

Если выдвижная лента порвалась или клей слишком прочен, используйте пластиковую лопатку, чтобы аккуратно поддеть батарею и вынуть её из корпуса.

Поддёте только с края устройства. Поддев с любой другой стороны может серьёзно повредить открытые компоненты.

Когда батарея ослаблена, извлеките её из телефона.

Не повторно используйте батарею после её удаления. Стресс при извлечении может причинить скрытые повреждения элементу питания, создавая потенциальную опасность. Замените её на новую.

Чтобы установить новую батарею:

Удалите остатки клея с телефона и очистите всю область под батареей изопропиловым спиртом.

Наклейте несколько новых полосок предрезанного клея или ленты Tesa.

Если вы используете клей, вырезанный на заказ, следуйте этому руководству.

Плотно прижмите новую батарею на место в течение 5–10 секунд.

Используя отвертку Phillips 000, выкрутите винт 3,1 мм.

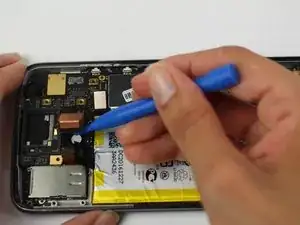

С помощью пластиковой лопатки отключите моторчик вибрации.

Отсоедините плоский верхний разъём с помощью пластиковой лопатки.

С помощью пластиковой лопатки подденьте две защёлки, которые удерживают материнскую плату в рамке телефона.

Снимите материнскую плату с телефона, поддев её пластиковой лопаткой.

Задняя камера размещена в верхней центральной части телефона, с золотистой задней крышкой.

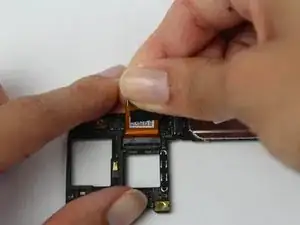

Осторожно подденьте заднюю камеру G5 Plus 12 мегапикселей пластиковой лопаткой, обнажая ZIF-разъём.

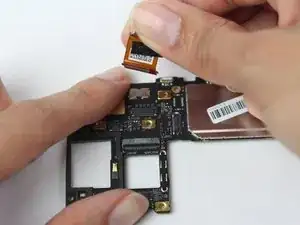

Освободите ZIF-разъём и извлеките камеру с платы.
