Замена вибромотора Motorola Moto G5

Вставьте ноготь или плоский конец лопатки в выемку на нижнем краю телефона рядом с разъёмом зарядки.

Подденьте ногтем или поверните лопатку, чтобы отсоединить заднюю крышку от телефона.

Вставьте плоский конец лопатки в щель и проведите вдоль нижнего края, чтобы освободить защёлки, удерживающие заднюю крышку на телефоне.

Продолжайте проводить плоским концом лопатки вдоль шва по оставшимся сторонам телефона.

Поднимите заднюю крышку и снимите её с телефона.

Чтобы установить крышку обратно, совместите её с телефоном и сожмите по краям, чтобы защёлки встали на место.

Вставьте ноготь или плоский конец лопатки в выемку под аккумулятором.

Подденьте ногтем или лопаткой, пока не освободите аккумулятор из гнезда.

Снимите аккумулятор.

При установке аккумулятора убедитесь, что контакты аккумулятора совмещены с тремя золотыми штырями в верхнем правом углу.

Удалите девять (9) крестообразных винтов 4 мм, закрепляющих крышку дочерней платы.

Снимите пластиковый корпус в нижней части телефона, аккуратно потянув.

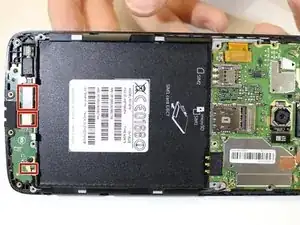

Снимите три разъёма на плате под аккумулятором, аккуратно потянув за небольшую золотую лапку пинцетом.

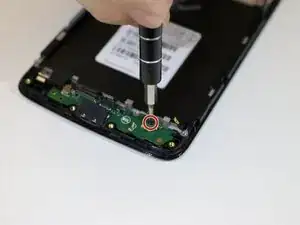

Удалите крестообразный винт 3.4 мм, фиксирующий дочернюю плату к рамке.

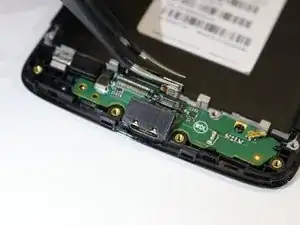

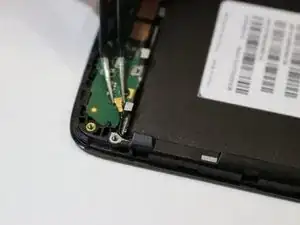

С помощью острия лопатки приподнимите разъём вибромотора из гнезда на I/O плате.

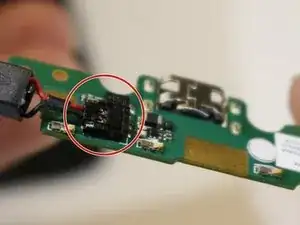

Будьте очень осторожны: поддёргивайте только разъём под красным и чёрным проводами, не сам разъём на плате.
