Замена фронтальной камеры Motorola Moto G5 Plus

Перед началом обязательно выключите телефон.

Используйте инструмент для извлечения SIM-карты, скрепку или специальную иглу, чтобы вынуть SIM-карту из телефона.

Подготовьте iOpener и нагрейте переднюю часть телефона вдоль левого края примерно две минуты, или до тех пор, пока она не станет чуть слишком горячей на ощупь. Это поможет смягчить клей, удерживающий дисплей.

Возможно, потребуется несколько раз разогреть и заново приложить iOpener, чтобы телефон достаточно прогрелся для резки клея. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Можно также использовать фен, тепловой пистолет или раскалённую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к высокой температуре.

В следующих шагах вы будете прорезать клей по краю сборки дисплея.

Обратитесь ко второму и третьему изображениям и ознакомьтесь с шириной клеевого слоя по краям дисплея.

Если планируете повторно использовать сборку дисплея, будьте особенно осторожны при резке клея по бокам телефона. Не вводите инструмент глубже 2 мм в телефон и как можно сильнее направляйте его вниз (от дисплейной сборки).

Прикрепите присоску к дисплею рядом с центром левого края.

Тяните присоску с устойчивым постоянным усилием, чтобы создать небольшой зазор между панелью дисплея и задним корпусом.

Если экран треснут, присоска может не держаться. В этом случае попробуйте приподнять экран с помощью прочной клейкой ленты или приклейте присоску суперклеем и дайте высохнуть, чтобы продолжить работу.

Если дисплей не отделяется даже при значительном усилии, нагрейте клей ещё больше, чтобы он стал мягче, и попробуйте снова. Клей быстро остывает, поэтому возможно потребуется повторный нагрев.

Просуньте инструмент вдоль левого края телефона, прорезая клей, удерживающий дисплей.

При переходе к резке клея по остальной части дисплея может быть полезно оставить один фиксатор для открывания на месте и взять другой для последующих шагов.

Просуньте медиатор вниз и прорежьте клей по нижней части дисплея.

Если клей слишком плотный для резки, продолжайте нагревать его, пока он не станет достаточно мягким, чтобы резаться относительно легко. Чрезмерное поддевание или применение силы здесь может окончательно повредить дисплей или другие компоненты.

Будьте осторожны при проведении медиатором по верхнему и нижнему краям дисплея. Шлейфы дисплея, датчик отпечатка и кабель датчика отпечатка расположены близко к краю дисплея и их легко повредить. Смотрите это изображение, чтобы увидеть точное расположение кабелей.

Продолжайте прорезать клей по верхней и правой сторонам телефона.

Датчик приближения, слуховой динамик и фронтальная камера расположены вдоль верхнего края телефона, но находятся под дисплейным модулем. При вводе медиатора для резки клея вы не должны сталкиваться с ними.

После того как весь клей прорезан, аккуратно приподнимите дисплей с левого края.

Пока не снимайте дисплей полностью. Всё ещё имеются шлейфы, соединяющие дисплейную сборку, которые могут легко порваться.

Установите дисплей под углом 90 градусов, опёрев его о коробку, чтобы предотвратить изгиб или разрыв кабелей дисплея и датчика отпечатка.

Снимите жёлтую наклейку, закрывающую два чёрных винта Phillips под слуховым динамиком.

Удалите следующие винты Phillips из средних рамок:

Шестнадцать чёрных винтов 3.8 мм

Три серебристых винта 2.4 мм

Вставьте плоский конец лопатки между средним каркасом и левым краем телефона и аккуратно подденьте, чтобы освободить два защёлкивающих зажима, удерживающих средний каркас.

Поднимите средний каркас вверх и отведите его от телефона.

Используя острый конец лопатки, отсоедините больший из двух разъёмов шлейфов дисплея.

Отключите разъём меньшего кабеля дисплея.

В этом кабеле находится микросхема контроллера дисплея, обёрнутая в жёлтую ленту. Снимать жёлтую ленту не требуется. Микросхема слабо приклеена к плате, но должна отойти при небольшом усилии.

Аккуратно продолжайте приподнимать кабель, чтобы разорвать клеевое соединение, и оттяните кабель от материнской платы.

На противоположном конце телефона отключите кабель датчика отпечатка пальца.

Кабель датчика отпечатка приклеен лентой к экрану-защитному кожуху над ним. При подъёме кабеля поднимайте вместе с ним и ленту. Можно также сначала снять ленту, а затем отключить кабель.

Снимите узел дисплея с телефона.

Перед повторной установкой узла дисплея полностью удалите остатки клея и стекла с рамы устройства с помощью изопропилового спирта.

Обязательно включите телефон и проверьте ремонт перед установкой нового клея и герметизацией узла дисплея.

Если у заменённого дисплея отсутствует сенсорная функция и вы уверены, что он установлен правильно, создайте резервную копию данных и выполните сброс до заводских настроек.

Снимите жёлтую ленту, закрывающую разъём аккумулятора.

Используя острый конец лопатки, отключите аккумулятор, поддев его разъём вверх от материнской платы.

Отогните чёрную вытяжную ленту сверху аккумулятора и потяните прямо вверх с ровным, устойчивым давлением, чтобы разорвать клей, удерживающий аккумулятор.

Аккумулятор удерживается несколькими полосками клея. Возможно, вы сможете разорвать клей с помощью вытяжной ленты, но если нет, примените iOpener к задней панели устройства, чтобы смягчить клей, и переходите к следующему шагу.

Если вытяжная лента порвалась или клей слишком прочен, используйте монтажную пластину, чтобы аккуратно поддеть аккумулятор и вынуть его из корпуса.

Поддёргивайте только от края устройства. Поддёргивание с любой другой стороны может причинить серьёзный ущерб открытым компонентам.

Как только аккумулятор ослабнет, извлеките его из телефона.

Не используйте аккумулятор повторно после его извлечения. Напряжение при извлечении может вызвать скрытые повреждения ячейки аккумулятора и создать потенциальную опасность. Замените его на новый аккумулятор.

Чтобы установить новый аккумулятор:

Удалите остатки клея с телефона и очистите всю область под аккумулятором изопропиловым спиртом.

Нанесите несколько новых полосок преднарезанного клея или ленту Tesa.

Если вы прикрепляете аккумулятор с помощью клея, вырезанного по индивидуальным размерам, следуйте этому руководству.

Плотно прижмите новый аккумулятор на место на 5–10 секунд.

Используя отвёртку Philips 000, открутите винт длиной 3,1 мм.

Используя пластиковый инструмент для вскрытия, отключите вибрационный мотор с переменным движением.

Отключите плоский разъём с верхней частью контактов с помощью пластикового инструмента для вскрытия.

Используя пластиковый инструмент для вскрытия, приподнимите две защёлки, удерживающие материнскую плату в корпусе телефона.

Снимите материнскую плату с телефона, поддев её пластиковым инструментом для вскрытия.

Фронтальная камера находится в верхнем правом углу телефона, над кнопкой питания и регулятором громкости.

Переверните материнскую плату.

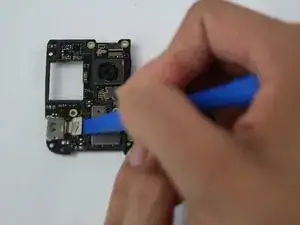

Отсоедините плоский разъём фронтальной камеры.

Переверните материнскую плату обратно.

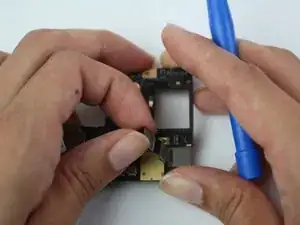

Аккуратно оторвите фронтальную камеру от клея, фиксирующего её к материнской плате, пропуская кабель через маленькое отверстие.
