Замена датчика отпечатков пальцев Motorola Moto G5 Plus

Обязательно выключите телефон перед началом работы.

Используйте инструмент для извлечения SIM-карты, шпильку для извлечения SIM или скрепку, чтобы вынуть SIM-карту из телефона.

Подготовьте iOpener и нагревайте переднюю часть телефона вдоль левой кромки примерно две минуты, или до тех пор, пока поверхность не станет чуть слишком горячей для прикосновения. Это поможет размягчить клей, удерживающий дисплей.

Возможно, вам потребуется повторно нагреть и снова приложить iOpener несколько раз, чтобы телефон прогрелся достаточно для разрезания клея. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

На следующих шагах вы будете разрезать клей по краю панели дисплея.

Обратите внимание на второе и третье изображения и ознакомьтесь с шириной клеевого слоя по краям дисплея.

Если вы планируете повторно использовать модуль дисплея, будьте особенно осторожны при разрезании клея по бокам телефона. Не вводите инструмент глубже 2 мм в корпус и наклоняйте его вниз (от дисплея) как можно больше.

Прикрепите присоску к дисплею примерно посередине левой кромки.

Тяните за присоску с постоянным и сильным давлением, чтобы создать небольшой зазор между панелью дисплея и задней крышкой.

Если экран треснут, присоска может не держаться. В этом случае попробуйте поднять экран с помощью прочной ленты или приклейте присоску супер-клеем и дайте ей высохнуть, чтобы продолжить работу.

Если дисплей не отделяется даже при значительном усилии, подогрейте ещё, чтобы клей стал мягче, и попробуйте снова. Клей быстро остывает, поэтому возможно потребуется многократный прогрев.

Просуньте инструмент вдоль левой кромки телефона, разрезая клей, удерживающий дисплей.

Когда вы приступите к разрезанию клея вокруг остального периметра дисплея, полезно оставить один пик для открытия на месте и взять другой для следующих шагов.

Просуньте пик глубже и разрежьте клей по нижней части дисплея.

Если клей слишком жесткий для разрезания, продолжайте нагревать его, пока он не станет достаточно мягким для лёгкого разрезания. Чрезмерное поддёргивание или применение силы здесь может необратимо повредить дисплей или другие компоненты.

Будьте осторожны при проведении пиком по верхним и нижним кромкам дисплея. Кабели дисплея, датчик отпечатков и кабель датчика отпечатков расположены довольно близко к краю дисплея и могут легко повредиться. Смотрите это изображение, чтобы увидеть точное расположение кабелей.

Продолжайте разрезать клей по верхней и правой сторонам телефона.

Датчик приближения, разговорный динамик и фронтальная камера расположены вдоль верхней кромки телефона, но находятся под модулем дисплея. Вы не должны сталкиваться с ними при введении пика для разрезания клея.

Когда весь клей разрезан, аккуратно приподнимите дисплей с левой стороны.

Не снимайте дисплей полностью. Всё ещё есть кабели, соединяющие модуль дисплея, которые можно легко порвать.

Подпереть модуль дисплея под углом 90 градусов о коробку, чтобы предотвратить сгибание или разрыв кабелей дисплея и датчика отпечатков.

Снимите жёлтую наклейку, закрывающую два чёрных винта Phillips под разговорным динамиком.

Удалите следующие винты Phillips из средней рамки:

Шестнадцать чёрных винтов 3.8 мм

Три серебристых винта 2.4 мм

Вставьте плоский конец лопатки между средней рамкой и левой кромкой телефона и аккуратно подденьте, чтобы освободить два защёлкивающих фиксатора, удерживающих среднюю рамку.

Поднимите среднюю рамку вверх и отведите её от телефона.

С помощью острого конца лопатки отсоедините больший из двух коннекторов кабеля дисплея.

Отключите меньший разъем кабеля дисплея.

В этом кабеле расположен контроллер дисплея в жёлтой ленте. Снимать жёлтую ленту не нужно. Чип слабо приклеен к плате, но должен отойти при небольшом усилии.

Осторожно продолжайте поднимать кабель, чтобы разорвать клеевой шов, и оттяните кабель от платы.

На противоположном конце телефона отключите кабель датчика отпечатка пальца.

Кабель датчика отпечатка приклеен лентой к экранной защите над ним. Поднимая кабель, поднимайте вместе с ним и ленту. Также можно снять ленту перед отключением кабеля.

Снимите узел дисплея с телефона.

Перед повторной установкой узла дисплея тщательно удалите оставшийся клей и стекло с рамки устройства с помощью изопропилового спирта.

Перед установкой нового клея и запечатыванием узла дисплея включите телефон и проверьте выполненный ремонт.

Если у вашего запасного дисплея нет сенсорной функции и вы уверены в правильности установки, сделайте резервную копию данных и выполните сброс к заводским настройкам.

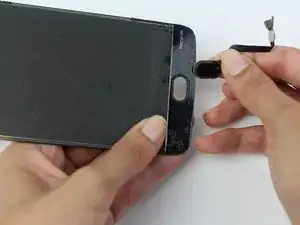

Снимите кнопку датчика отпечатка пальца со стекла, выталкивая её пальцами.
