Замена материнской платы Moto G6 Play

Используйте это руководство, чтобы заменить материнскую плату в вашем Moto G6 Play.

Перед началом загрузите приложение Rescue and Smart Assistant, чтобы создать резервную копию устройства и диагностировать, связана ли проблема с программным обеспечением или оборудованием.

Хотя в этом руководстве могут быть изображения устройства с извлечённой батареей, для замены материнской платы удалять батарею не обязательно.

Шаг 1

Вставьте скрепку или инструмент для извлечения SIM-карты в маленькое отверстие в лотке SIM-карты на верхнем правом краю телефона.

Нажмите инструментом в отверстие, чтобы извлечь лоток.

Для этого может потребоваться значительное усилие.

Механизм извлечения в этом телефоне расположен глубже, чем в других, и может потребоваться более длинный инструмент. Если ваш инструмент недостаточно длинный, чтобы достать до механизма, попробуйте использовать разогнутую скрепку.

Шаг 2

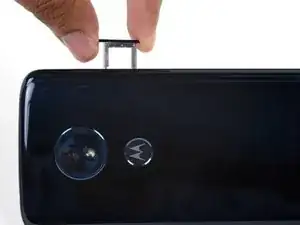

Удалите лоток для SIM-карты.

При повторной установке SIM-карты убедитесь, что она расположена в правильной ориентации относительно лотка.

Шаг 3

Перед началом выключите телефон.

По возможности разрядите батарею перед разборкой. При заряженной батарее увеличивается риск опасного теплового события, если батарея перегреется или повредится во время ремонта.

Если заднее стекло треснуто, полностью закройте его упаковочной лентой, чтобы удержать осколки стекла и избежать травм.

Подготовьте iOpener и нагрейте заднюю часть телефона вдоль нижнего края примерно две минуты, или до тех пор, пока она не станет слегка слишком горячей для прикосновения. Это поможет размягчить клей, удерживающий заднее стекло.

Возможно, придётся несколько раз повторно нагревать и применять iOpener, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к тепловому воздействию.

Шаг 4

Прикрепите присоску к нижнему краю заднего стекла.

Потяните присоску вверх с устойчивым, постоянным давлением, чтобы создать небольшой зазор между задним стеклом и рамкой.

Если стекло треснуто, присоска может не приклеиться. Попробуйте приподнять стекло с помощью прочной ленты или приклейте присоску суперклеем и дайте ему застыть, чтобы продолжить работу.

Для этого может потребоваться значительное усилие, но достаточно открыть очень маленький зазор, чтобы вставить инструмент.

Если возникают трудности, нагрейте клей сильнее, чтобы ещё больше его размягчить, и попробуйте снова. Клей быстро охлаждается, поэтому может потребоваться многократный нагрев.

Вставьте медиатор (pick) в созданный зазор под задним стеклом.

Шаг 5

Проведите медиатором вдоль нижнего края телефона, чтобы перерезать клей, удерживающий заднее стекло.

Замедлите движение и очень осторожно прорезайте у углов. Изогнутая часть стекла по левому и правому краю может легко треснуть, если медиатор будет давить на изогнутое стекло.

После разреза клей иногда снова слипается при остывании. Чтобы этого избежать, оставьте медиатор под этим краем после реза и продолжайте следующие шаги с новым медиатором.

Шаг 6

Нагрейте правый край задней части телефона, чтобы размягчить клей под ним.

Шаг 7

Проведите медиатором вдоль правого края заднего стекла, чтобы отделить клей под ним.

Будьте осторожны, не вставляйте медиатор более чем примерно на 1 см от края заднего стекла, чтобы не повредить шлейф датчика отпечатка пальца.

Оставьте медиатор под верхним правым углом стекла, чтобы клей не слипся снова. Продолжайте с новым медиатором.

Шаг 8

Нагрейте верхний край задней части телефона, чтобы размягчить клей заднего стекла.

Шаг 9

Проведите медиатором вдоль верхнего края телефона, чтобы перерезать клей, удерживающий заднее стекло.

Будьте осторожны, не вставляйте медиатор более чем примерно на 1 см от края стекла, чтобы не повредить терморассеивающую прокладку вокруг выступа камеры.

Замедлите движение и очень осторожно прорезайте у углов. Изогнутая часть стекла по левому и правому краю может легко треснуть, если медиатор будет давить на изогнутое стекло.

Оставьте медиатор под верхним левым углом стекла, чтобы клей не слипся снова. Продолжайте с новым медиатором.

Шаг 10

Нагрейте левый край задней части телефона, чтобы размягчить клей под ним.

Шаг 11

Проведите медиатором вдоль левого края телефона, чтобы перерезать клей заднего стекла.

Будьте осторожны, не вставляйте медиатор более чем примерно на 1 см от края заднего стекла, чтобы не повредить шлейф датчика отпечатка пальца.

Шаг 12

По обеим сторонам нижней половины телефона находятся две полоски клея, которые нужно отделить, чтобы снять заднюю стеклянную панель.

Вам потребуется освободить эти полоски клея, не повредив шлейф датчика отпечатка пальца, расположенный в центре телефона.

Шаг 13

Вставьте плоский край лопатки в нижнюю половину правой стороны телефона примерно на 2 см и проведите по правому краю вниз, чтобы освободить правую полосу клея.

Не вставляйте лопатку слишком глубоко и поддевайте медленно, чтобы не повредить кабель датчика отпечатков пальцев и не треснула задняя стеклянная панель.

Шаг 14

Вставьте лопатку в нижнюю половину левой стороны телефона примерно на 2 см и проведите по левому краю вниз, чтобы освободить левую полосу клея.

Не вставляйте лопатку слишком глубоко и поддевайте медленно, чтобы не повредить кабель датчика отпечатков пальцев и не треснула задняя стеклянная панель.

Шаг 15

Если стекло остаётся приклеенным, повторно нагрейте и срежьте оставшийся клей по необходимости.

Осторожно приподнимите заднее стекло, убедившись, что оно полностью отделено от клея.

Откройте заднее стекло.

Не снимайте заднюю стеклянную панель полностью, так как датчик отпечатков пальцев всё ещё подключён к телефону хрупким ленточным кабелем.

При сборке остановитесь на этом шаге, чтобы заменить клей на заднем стекле с помощью заранее вырезанной клейкой полоски или прочной двусторонней клейкой ленты, например Tesa 61395.

После закрытия устройства при сборке положите сверху что-то тяжёлое, например учебник или два, на 30–60 минут. Это обеспечит прочное склеивание.

Шаг 16

Используйте крестовую отвёртку, чтобы выкрутить два винта, фиксирующие пластину крепления кабеля датчика отпечатков:

Один серебристый винт 1,5 мм

Один золотой винт 3,5 мм

Шаг 17

Используйте пинцет, чтобы снять пластину крепления кабеля датчика отпечатков.

Шаг 18

Используйте заострённый край лопатки, чтобы отсоединить кабель датчика отпечатков.

Шаг 19

Снимите заднюю стеклянную панель.

Шаг 20

Используйте крестовую отвёртку, чтобы выкрутить пятнадцать золотых винтов 3,5 мм, фиксирующих пластиковую среднюю рамку.

Некоторые из этих винтов закрыты наклейками. Другие находятся в глубоких гнёздах и их нужно извлекать пинцетом или выталкивать с другой стороны рамки.

Шаг 21

Вставьте лопатку в выемку на верхнем правом краю средней рамки.

Подденьте рамку, чтобы освободить защёлки, закрепляющие её на алюминиевой раме устройства.

Снимите пластиковую среднюю рамку.

Шаг 22

Используйте лопатку, чтобы поддеть и отключить кабель батареи.

Шаг 23

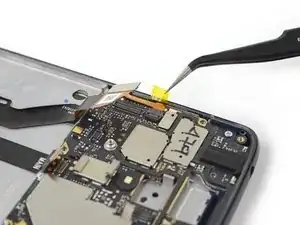

Используйте пинцет, чтобы осторожно снять ленту, закрывающую коннектор модуля камеры.

Не обязательно полностью удалять ленту, только часть, покрывающую коннектор.

Старайтесь не повредить ленту, чтобы её можно было reuse при сборке.

Шаг 24

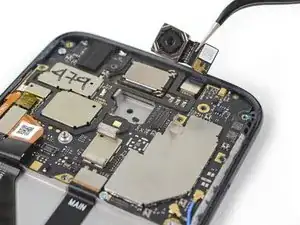

Используйте плоский край лопатки, чтобы поддеть коннектор модуля камеры и отсоединить его.

Снимите модуль камеры.

Шаг 25

Вставьте заострённый конец лопатки под нижний левый угол разговорного динамика и подденьте его вверх.

Снимите разговорный динамик.

Шаг 26

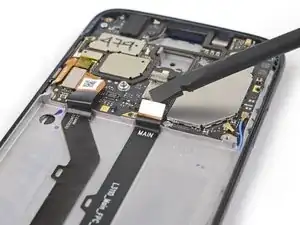

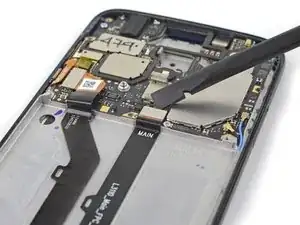

Используйте лопатку, чтобы поддеть и отключить гибкий кабель дочерней платы от материнской платы.

Шаг 27

Используйте лопатку, чтобы поддеть и отключить гибкий кабель дисплея.

Шаг 28

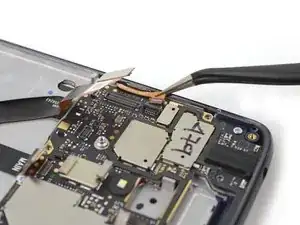

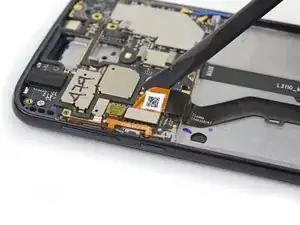

Используйте пинцет, чтобы снять кусочек ленты, закрывающий коннектор гибкого кабеля боковых кнопок.

Сохраните этот кусочек ленты для сборки.

Шаг 29

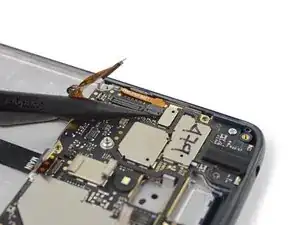

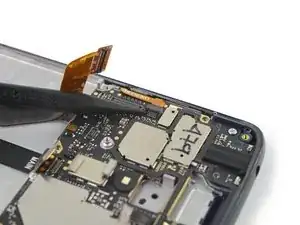

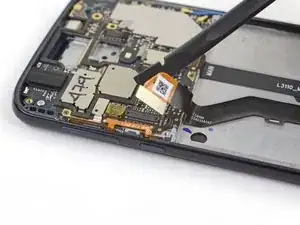

Используйте заострённый конец лопатки, чтобы перевернуть фиксирующую планку на боковом ZIF-коннекторе.

Шаг 30

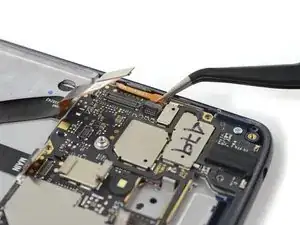

Используйте пинцет, чтобы выдвинуть кабель боковой кнопки из его разъёма.

Шаг 31

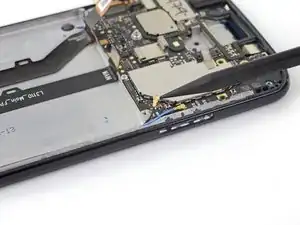

Используйте остроконечный конец лопатки, чтобы приподнять и отключить чёрный антенный кабель.

Эти UFL-разъёмы хрупкие. Будьте осторожны, чтобы не повредить их при отключении или подключении.

Шаг 32

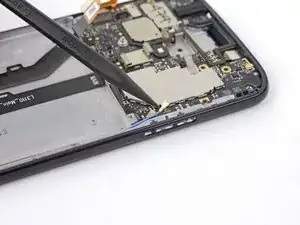

Используйте остроконечный конец лопатки, чтобы приподнять и отключить синий антенный кабель.

Шаг 33

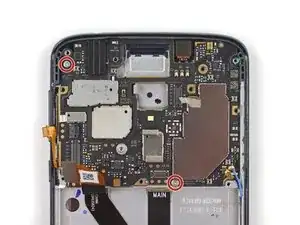

Используйте крестовую отвёртку, чтобы выкрутить два серебристых винта 2 мм, фиксирующих материнскую плату.

Шаг 34

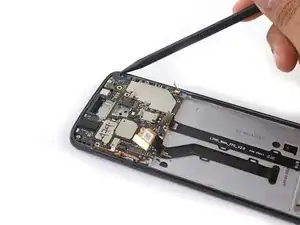

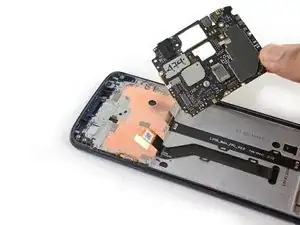

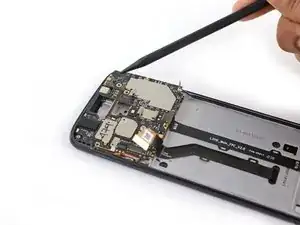

Используйте острый край лопатки, чтобы приподнять правый верхний угол материнской платы.

Снимите материнскую плату.

При сборке убедитесь, что прокладка разъёма для наушников правильно установлена на разъёме для наушников. Затем вставьте материнскую плату сначала стороной с прокладкой, убедившись, что под ней не застряли кабели, и установите её на место. Убедитесь также, что фронтальная камера правильно установлена.

Заключение

Сравните новую заменяемую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять клеевую подложку с новой детали перед установкой.

Для повторной сборки устройства выполните указанные выше шаги в обратном порядке.

Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.

Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью в сообщество Moto G6 Play Answers.
