Замена камеры с обратной стороны Motorola Moto G6

Перед началом работы выключите телефон.

По возможности разрядите аккумулятор перед разборкой. При заряженном аккумуляторе повышается риск возникновения опасного теплового события, если аккумулятор перегреется или будет поврежден во время ремонта.

Если заднее стекло треснуло, полностью закройте его упаковочной лентой, чтобы удержать осколки стекла и избежать травм.

Подготовьте iOpener и нагрейте нижнюю кромку задней панели телефона примерно две минуты или до тех пор, пока она не станет слегка горячей на ощупь. Это поможет размягчить клей, которым прикреплено заднее стекло.

Возможно, потребуется несколько раз повторно нагревать и использовать iOpener, чтобы достаточно прогреть телефон. Следуйте инструкциям по использованию iOpener, чтобы не допустить перегрева.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор могут быть повреждены от перегрева.

Прикрепите присоску к нижнему краю заднего стекла.

Потяните присоску вверх с постоянным усилием, чтобы образовался небольшой зазор между задним стеклом и корпусом.

Если стекло треснуло, присоска может не прилипнуть. Попробуйте приподнять стекло с помощью прочной ленты или приклейте присоску суперклеем, дайте клею затвердеть и продолжите работу.

Может потребоваться приложить значительное усилие, но вам нужно открыть лишь небольшой зазор, чтобы вставить инструмент.

Если возникнут трудности, дополнительно нагрейте клей, чтобы он размягчился, и повторите попытку. Клей быстро остывает, поэтому возможно, потребуется многократно его подогревать.

Вставьте расширитель в образовавшийся зазор под задним стеклом.

Продвиньте расширитель вдоль нижнего края телефона, чтобы разрезать клей, удерживающий заднее стекло.

При подходе к углам двигайтесь медленнее и аккуратнее. Изогнутая часть стекла по левому и правому краю может легко треснуть, если расширитель будет давить на изогнутую часть стекла.

После разрезания клей иногда снова прилипает по мере остывания. Чтобы этого избежать, можно оставить расширитель вдоль этого края и выполнять следующие шаги с новым расширителем. Повторяйте это с каждым краем, оставляя расширитель и используя новый.

Нагрейте правый край задней панели телефона, чтобы размягчить находящийся под ним клей.

Продвигайте расширитель вдоль правого края заднего стекла, чтобы отделить его от клеевого слоя.

Нагрейте верхний край задней панели телефона, чтобы размягчить клей, удерживающий заднее стекло.

Продвиньте расширитель вдоль верхнего края телефона, чтобы разрезать клей, удерживающий заднее стекло.

При подходе к углам двигайтесь медленнее и аккуратнее. Изогнутая часть стекла по левому и правому краю может легко треснуть, если расширитель будет давить на изогнутую часть стекла.

Нагрейте левый край задней панели телефона, чтобы размягчить находящийся под ним клей.

Продвигайте расширитель вдоль левого края телефона, чтобы разрезать клей, удерживающий заднее стекло.

Если стекло остается приклеенным, повторно нагревайте и разрезайте клей по мере необходимости.

Осторожно поднимите заднее стекло, убедившись, что оно полностью отделено от клея.

Снимите заднее стекло.

При сборке на этом этапе сделайте паузу, чтобы заменить клей на заднем стекле с помощью предварительно вырезанной клеевой накладки или двустороннего скотча повышенной прочности, например Tesa 61395.

После того как устройство будет собрано, положите на него что-то тяжелое, например один-два учебника, на 30–60 минут. Это обеспечит надежное клеевое соединение.

Используя пинцет, аккуратно отогните черную ленту, закрывающую аккумулятор.

Удалите ленту.

По возможности сохраните ленту целой, чтобы можно было использовать её повторно при сборке.

Открутите Phillips-отверткой семнадцать винтов, крепящих пластиковую крышку:

Одиннадцать серых винтов длиной 3 мм

Пять чёрных винтов длиной 2,5 мм

Один серебристый винт длиной 3,5 мм

Вставьте острый конец лопатки в вырез в верхнем левом углу пластиковой крышки.

Подденьте лопаткой верхний край крышки, чтобы освободить защёлки, удерживающие её.

Снимите пластиковую крышку.

Пользуясь инструментом iFixit, отсоедините три разъёма с защёлками в правом нижнем углу материнской платы.

Пинцетом отсоедините разъём аккумулятора от его порта на материнской плате.

Перед продолжением убедитесь, что все четыре соединения отключены, как показано на третьем фото.

Используйте открывалку, чтобы отключить разъём с защёлкой в верхнем левом углу материнской платы, как в предыдущем шаге.

Отсоедините оранжевый разъём с помощью ногтя или пинцета. В отличие от других разъёмов, этот тянется вниз, а не вверх.

Открутите два чёрных винта длиной 2,7 мм от материнской платы.

Извлеките материнскую плату из устройства.

При сборке устройства убедитесь, что материнская плата установлена под все разъёмы, а камеры и отмеченная красным деталь остались на своих местах.

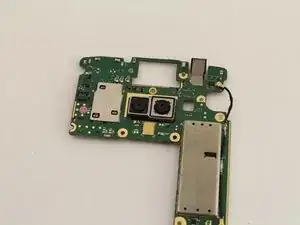

Продолжайте работу, когда задняя крышка и материнская плата Motorola Moto G6 сняты и отложены в сторону. На этом этапе устройство должно выглядеть, как на левом фото.

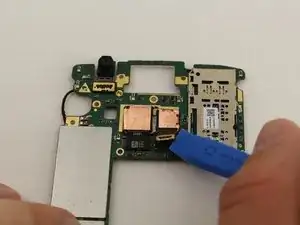

Аккуратно отсоедините две защёлки разъёмов камер от материнской платы с помощью инструментов iFixit.

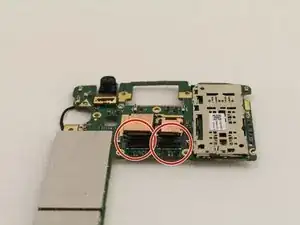

Разъёмы располагаются под медным покрытием с задней стороны деталей камер.

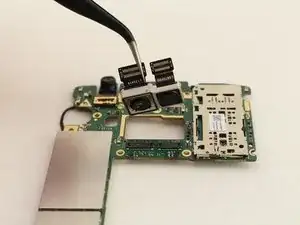

Пинцетом поднимите деталь камеры с материнской платы.

Будьте осторожны и не касайтесь объектива камеры пинцетом или другими инструментами при установке новой детали. Это может привести к поцарапанности нового объектива.
