Замена корпуса динамика iPhone 4S

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайной протечке.

Перед разборкой выключите iPhone.

Удалите два винта Pentalobe P2 длиной 3,6 мм рядом с разъёмом док-станции.

Убедитесь, что отвертка плотно посажена при откручивании Pentalobe-винтов — их легко сорвать.

Сдвиньте заднюю панель в направлении верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Оттяните заднюю панель от задней части iPhone, осторожно следя за тем, чтобы не повредить пластиковые защёлки, прикреплённые к панели.

Снимите заднюю панель с iPhone.

Удалите следующие винты, которые крепят разъём аккумулятора к плате:

Один винт Phillips 1,7 мм (PH00)

Один винт Phillips 1,5 мм (PH00)

Осторожно отодвиньте прижимной контакт от разъёма аккумулятора, пока он не выскользнет со своего места.

Снимите прижимной контакт.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять разъём аккумулятора из его гнезда на плате.

Поместите кончик инструмента между корпусом динамика и металлической крышкой разъёма и поднимайте сначала нижний край разъёма.

Разъём аккумулятора снимается вертикально с платы. Не прикладывайте силу в сторону.

Осторожно — не подденьте само гнездо разъёма аккумулятора, иначе оно может оторваться от платы. Там находятся четыре очень маленьких паяных контакта, уязвимых при такой ошибке!

При сборке внимательно установите прижимной контакт на место. Он должен опираться на столбик от винта Phillips, показанный на фото, а золотой контакт должен быть направлен к разъёму аккумулятора.

Обязательно очистите прижимной контакт обезжиривателем, например изопропиловым спиртом. Масла с пальцев могут вызвать помехи в беспроводной связи.

Вставьте край пластикового инструмента между аккумулятором и внешним корпусом в нижней части iPhone.

Проведите инструментом вдоль правого края аккумулятора и подденьте в нескольких точках, чтобы полностью отделить его от клея, прикрепляющего к корпусу.

Если клей слишком прочный, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край аккумулятора.

Подождите примерно одну минуту, чтобы спиртовой раствор ослабил клей.

Используйте плоский конец пластикового инструмента, чтобы осторожно приподнять аккумулятор.

Не пытайтесь вы lever аккумулятор силой. При необходимости нанесите ещё несколько капель спирта для дальнейшего ослабления клея. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если внутри телефона остался спиртовой раствор, аккуратно протрите его или дайте полностью высохнуть перед установкой нового аккумулятора.

Используйте открывную прозрачную пластиковую петлю, чтобы оторвать аккумулятор от клея, удерживающего его в iPhone.

Осторожно — не тяните пластиковую петлю слишком сильно, она очень легко отрывается.

Удалите аккумулятор.

Если ваш запасной аккумулятор пришёл в пластиковой оболочке, снимите её перед установкой, потянув в сторону от ленточного кабеля.

Если у запасного аккумулятора кабель не был загнут, аккуратно придайте кабелю нужную форму перед установкой аккумулятора в телефон.

При установке запасного аккумулятора временно подсоедините разъём аккумулятора к телефону, чтобы убедиться в корректном соосном расположении. После того как аккумулятор будет приклеен на место, отключите разъём аккумулятора.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить ряд проблем и упростить диагностику.

Удалите следующие винты, которые крепят крышку кабеля док-коннектора к плате:

Один винт Phillips 1,5 мм

Один винт Phillips 1,2 мм

Снимите металлическую крышку кабеля док-коннектора.

Используйте край пластикового инструмента, чтобы поддеть кабель док-коннектора и отсоединить его от гнезда на плате.

Отклейте кабель док-коннектора от клея, крепящего его к плате и боковой части корпуса динамика.

Используйте край пластикового инструмента, чтобы поддеть кабель сотовой антенны и отсоединить его от гнезда на плате.

Выведите кабель сотовой антенны из-под металлических защёлок, прикреплённых к плате.

Удалите два винта Phillips 2,4 мм, которые крепят узел корпуса динамика к внешнему корпусу.

Снимите маленькую чёрную распорную втулку, которая находилась под винтом Phillips рядом с вибромотором.

Используйте пластиковый инструмент для раскрытия, чтобы приподнять сборку корпуса динамика из корпуса устройства, следя за тем, чтобы не повредить экранирующие контактные язычки на прикрепленной антенне Wi‑Fi.

Снимите сборку корпуса динамика.

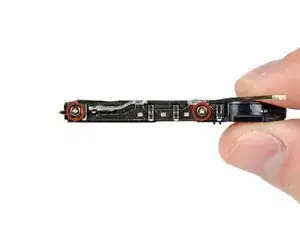

Перед повторной установкой винтов сборки корпуса динамика убедитесь, что заземляющие язычки Wi‑Fi установлены под кромкой металлического корпуса iPhone, как показано на третьем рисунке.

Перед сборкой обязательно очистите все металлические контактные поверхности между заземляющими язычками антенны Wi‑Fi и корпусом iPhone обезжиривателем, например очистителем для стекол или изопропиловым спиртом. Масла с ваших пальцев могут вызвать помехи в работе беспроводной связи.

Удалите два винта Phillips 1,6 мм, удерживающие сотовую антенну на корпусе динамика.

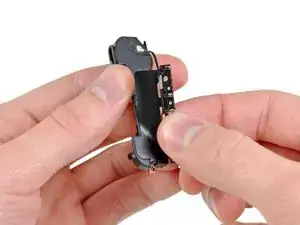

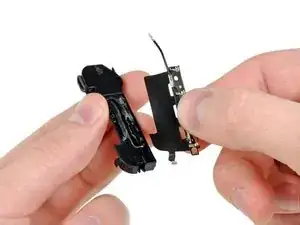

Начиная с участка возле кабеля сотовой антенны, используйте кромку пластикового инструмента для раскрытия, чтобы отслоить антенну от корпуса динамика.

Продолжайте отслоение сотовой антенны от корпуса динамика, аккуратно, чтобы не порвать золотой кронштейн, прикреплённый к одному из её краёв.

Снимите сотовую антенну.

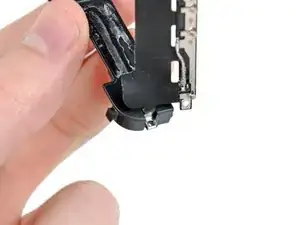

При установке новой сотовой антенны убедитесь, что вы сдвинули золотой кронштейн поверх выступа, сформованного на корпусе динамика, прежде чем приклеивать антенну на место.

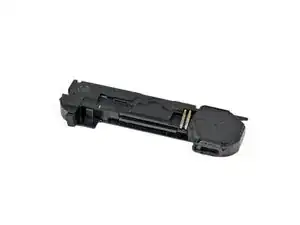

Остался корпус динамика.
