Замена кабеля питания и датчиков iPhone 4S

Перед началом работы разрядите аккумулятор iPhone до 25 %. Заряженная литий-ионная батарея может воспламениться и/или взорваться, если она будет случайно проколота.

Отключите iPhone перед началом разборки.

Удалите два шурупа Pentalobe P2 длиной 3,6 мм рядом с разъёмом док-станции.

Убедитесь, что отвёртка плотно сидит в шурупе при удалении шурупов Pentalobe — они легко срываются.

Сдвиньте заднюю панель в сторону верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Оттяните заднюю панель от задней части iPhone, следя за тем, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

Удалите заднюю панель с iPhone.

Удалите следующие шурупы, фиксирующие разъём аккумулятора на материнской плате:

Один шуруп Phillips длиной 1,7 мм (PH00)

Один шуруп Phillips длиной 1,5 мм (PH00)

Осторожно отведите контактную пластину от разъёма аккумулятора, пока она не выйдет из своего положения.

Удалите контактную пластину.

Используйте пластиковую открывалку, чтобы аккуратно приподнять разъём аккумулятора из разъёма на материнской плате.

Поместите кончик инструмента между корпусом громкоговорителя и металлической крышкой разъёма и сначала поднимите нижний край разъёма.

Разъём аккумулятора снимается по вертикали с материнской платы. Не прикладывайте усилие вбок.

Будьте осторожны, чтобы не проводить открывалкой по самому разъёму аккумулятора — он может оторваться от материнской платы. Четыре очень маленькие точки пайки ждут этой ошибки!

При сборке обязательно аккуратно верните контактную пластину на место. Она должна располагаться сверху на штифте шурупа Phillips, как показано, а золотой контакт должен быть направлен к разъёму аккумулятора.

Обязательно очистите контактную пластину с помощью обезжиривателя, например, жидкости для мытья окон или изопропилового спирта. Жиры с пальцев могут вызвать помехи беспроводной связи.

Вставьте край пластиковой открывалки между аккумулятором и внешним корпусом в нижней части iPhone.

Проведите пластиковой открывалкой вдоль правого края аккумулятора и приподнимите его в нескольких местах, чтобы полностью отделить от клея, которым он приклеен к внешнему корпусу.

Если клей слишком сильный, нанесите несколько капель высококонцентрированного (более 90 %) изопропилового спирта под край аккумулятора.

Подождите около минуты, чтобы спиртовой раствор ослабил клей.

Используйте плоский конец пластиковой открывалки, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь силой выдавить аккумулятор. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор вашим инструментом для поддевания.

Если в телефоне остался спиртовой раствор, аккуратно удалите его или подождите, пока он испарится, прежде чем устанавливать новую батарею.

Используйте выступающую прозрачную пластиковую язычок, чтобы отклеить аккумулятор от клея, которым он прикреплён к iPhone.

Будьте осторожны, чтобы не потянуть пластиковый язычок слишком сильно — он легко отрывается.

Удалите аккумулятор.

Если новый аккумулятор поставляется в пластиковой оболочке, снимите её перед установкой, потянув в сторону от ленточного кабеля.

Если у нового аккумулятора кабель не имеет складки, аккуратно согните кабель в правильную форму перед установкой аккумулятора в телефон.

При установке нового аккумулятора временно подключите разъём аккумулятора к телефону, чтобы убедиться в правильности размещения. После того как аккумулятор будет приклеен на место, отключите разъём аккумулятора.

Выполните жёсткий сброс после сборки. Это может предотвратить возникновение различных проблем и облегчить поиск неисправностей.

Удалите следующие шурупы, фиксирующие крышку кабеля док-разъёма к материнской плате:

Один шуруп Phillips длиной 1,5 мм

Один шуруп Phillips длиной 1,2 мм

Удалите металлическую крышку кабеля док-разъёма.

Используйте край пластиковой открывалки, чтобы поддеть кабель док-разъёма вверх из разъёма на материнской плате.

Отклейте кабель док-разъёма от клея, которым он крепится к материнской плате и боковой стороне корпуса громкоговорителя.

Используйте край пластиковой открывалки, чтобы поддеть кабель сотовой антенны вверх из разъёма на материнской плате.

Отведите кабель сотовой антенны из-под металлических контактов, прикреплённых к материнской плате.

Будьте осторожны с внешним пластиковым кольцом, расположенным на вспышке задней камеры. Его можно легко сдвинуть, если не удалить при разборке.

Для удаления внешнего пластикового кольца можно использовать пинцет, пластиковую открывалку или лопатку.

Открутите следующие четыре винта, крепящих крышку кабеля к системной плате:

Один винт Phillips 2,7 мм

Один винт Phillips 2,6 мм

Один винт Phillips 1,3 мм

Один винт Phillips 1,2 мм

Кромкой пластикового инструмента подденьте фиксаторы крышки кабеля, чтобы вывести их из пазов, вырезанных в экранирующей перегородке на системной плате.

Поднимите крышку кабеля за край, ближайший к верхней части, и снимите её с iPhone.

Кромкой пластикового инструмента подденьте разъём задней камеры, чтобы отсоединить его от разъёма на системной плате.

Будьте осторожны, чтобы при поддевании вверх не повредить компоненты, расположенные вокруг разъёма на системной плате.

Извлеките заднюю камеру из iPhone.

Под задней камерой находится небольшое резиновое уплотнительное кольцо. Перед сборкой убедитесь, что оно правильно установлено.

Используйте инструмент для извлечения SIM-карты или скрепку, чтобы выдвинуть лоток с SIM-картой.

Для этого может потребоваться значительное усилие.

Извлеките SIM-карту и её лоток.

Отсоедините пять кабелей, расположенных в верхней части системной платы, в следующем порядке:

Кабель разъёма наушников/кнопки громкости

Кабель передней камеры

Кабель цифрового преобразователя

Кабель данных дисплея

Кабель кнопки включения (расположен под кабелем разъёма наушников/кнопки громкости, как показано на втором изображении)

Чтобы отсоединить кабели, кромкой пластикового инструмента аккуратно поднимите их разъёмы вверх и извлеките из разъёмов на системной плате.

Будьте осторожны, чтобы при отсоединении кабелей не повредить небольшие и хрупкие компоненты поверхностного монтажа.

Открутите винт Phillips 1,5 мм, крепящий заземляющую скобу к системной плате рядом с разъёмом наушников.

Кончиком лопатки подденьте небольшую заземляющую скобу, чтобы снять её с системной платы.

Осторожно возьмите заземляющую скобу и извлеките её из iPhone.

Перед сборкой обязательно очистите все точки металлического контакта на заземляющей скобе (не соединительные половины разъёмов) с помощью обезжиривателя, например, жидкости для мытья окон или изопропилового спирта. Масла с Ваших пальцев могут вызвать проблемы с заземлением.

Открутите винт-стойку 4,8 мм рядом с разъёмом наушников.

Винты-стойки лучше всего откручивать с помощью отвёртки или биты для винтов-стоек.

В крайнем случае подойдёт небольшая плоская отвёртка, но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Кромкой пластикового инструмента отсоедините кабель Wi-Fi антенны от системной платы.

Если имеется, снимите чёрную ленту, закрывающую скрытый винт рядом с кнопкой включения.

Открутите винт Phillips 2,6 мм, крепящий системную плату рядом с кнопкой включения.

(Будьте осторожны при откручивании этого винта и извлечении контактной пластины питания, удерживаемой им; пластина отсоединится вместе с винтом)

Обратите внимание на небольшую резиновую прокладку под кабелями экрана и цифрового преобразователя (кабели отсоединены сверху, над Q-кодом). Эта прокладка может отпасть от системной платы при извлечении или остаться на кабелях и упасть позже.

Открутите следующие винты, крепящие системную плату к корпусу:

Один винт Phillips 2,5 мм рядом с вибромотором

Один винт Phillips 2,4 мм

Один винт-стойку 3,6 мм вдоль боковой стороны системной платы, ближайшей к отверстию для батареи.

Используйте биту для винтов-стоек и рукоятку отвёртки, чтобы открутить единственный винт-стойку 3,6 мм.

В крайнем случае подойдёт небольшая плоская отвёртка, но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Осторожно поднимите системную плату за конец, ближайший к динамику, и выдвиньте её в сторону от верхнего края iPhone.

Снимите системную плату.

Перед сборкой обязательно очистите все точки металлического контакта на системной плате (не соединительные половины разъёмов) с помощью обезжиривателя, например, жидкости для мытья окон или изопропилового спирта. Масла с Ваших пальцев могут вызвать проблемы с заземлением.

На верхнем краю системной платы, там, где кабели цифрового преобразователя и экрана проходят через корпус, расположена небольшая резиновая прокладка. Она защищает кабели, изгибающиеся над системной платой. Эта прокладка может остаться на кабелях или упасть с системной платы при её извлечении. Подробности см. в шаге 22.

Будьте осторожны, чтобы не потерять небольшую заземляющую пластину задней камеры рядом с кнопкой включения. Эта пластина располагается сверху на печатной плате, прикручена и покрыта клейкой чёрной пластиковой лентой.

Кромкой пластикового инструмента осторожно подденьте металлический держатель передней камеры, чтобы отвести его от корпуса iPhone.

Снимите держатель передней камеры.

Извлеките переднюю камеру.

Выкрутите два винта диаметром 1,6 мм с крестообразным шлицем, крепящих скобу кнопки питания к внешнему корпусу.

Особое внимание уделите шлейфам дисплея, которые могут мешать удобному доступу к правому винту. Шлейфы легко повредить.

Осторожно отогните скобу кнопки питания в сторону от внешнего корпуса.

Воспользуйтесь пинцетом, чтобы извлечь кнопку питания из iPhone.

При сборке обратите внимание на правильную ориентацию кнопки питания. Металлическая петля должна быть направлена вниз, а наружные края — находиться сверху.

Кромкой пластиковой открывалки подденьте динамик для уха, освобождая его от клея, которым он прикреплён к внешнему корпусу. Обратите внимание, что кабель кнопки питания также приклеен к корпусу и должен быть поднят.

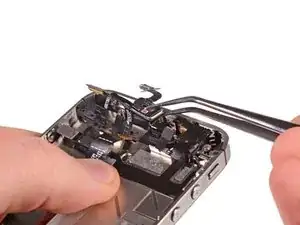

Воспользуйтесь пинцетом, чтобы развернуть динамик для уха из его гнезда во внешнем корпусе.

Не порвите кабель, соединённый с динамиком для уха. Он приклеен к нему, а кабель очень хрупкий.

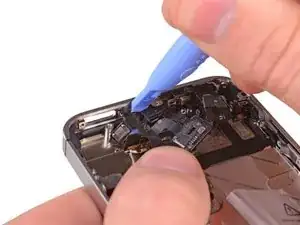

Кромкой пластиковой открывалки аккуратно отогните верхний блок датчиков от внешнего корпуса.

Аккуратно подденьте верхний блок датчиков, отделяя его от внешнего корпуса.

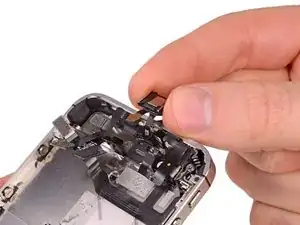

Поднимите и извлеките блок шлейфов питания и датчиков из iPhone.

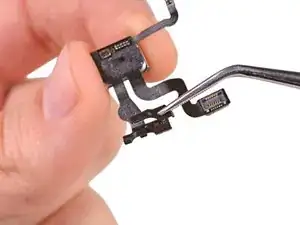

Следите, чтобы не потерять маленькую фиксирующую скобу, расположенную на верхнем блоке датчиков.

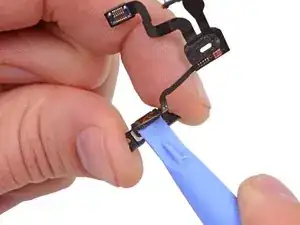

Кромкой пластиковой открывалки отклейте динамик для уха от поролонового клеевого слоя, которым он закреплён на iPhone.

Если вы планируете использовать динамик для уха повторно, постарайтесь не повредить поролоновый клеевой слой, соединяющий его с корпусом iPhone.

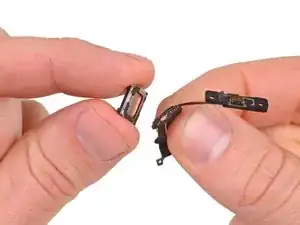

Извлеките динамик для уха.

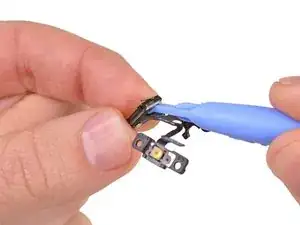

Кромкой пластиковой открывалки отделите контакт кнопки питания от её пластиковой скобы.

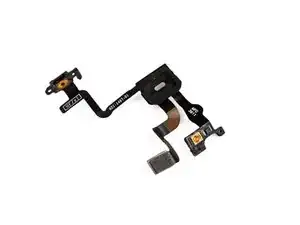

Остались шлейфы питания и датчиков.
