Разборка задней камеры iPhone 4S
Это руководство обновлено сотрудниками iFixit! Прочитайте новое официальное руководство здесь.
Шаг 1
Используя отвертку на 5 точек пенталоб, открутите 2 пенталоб на нижней части телефона рядом с разъемом для док-станции.
Шаг 2
Сдвиньте стекло задней панели в сторону верхней части телефона.
Шаг 3
Используя отвертку Philips #000, открутите 2 очень маленькие винта Philips.
Шаг 4
Используя пластиковый инструмент, приподнимите защитный щиток разъема батареи. Будьте осторожны, не потеряйте меньший защитный щиток антенны под верхним защитным щитком.
Используя пластиковый инструмент, приподнимите разъем батареи.
Шаг 5
Тяните вверх за пластиковую вкладку. Если это первый раз, вам может понадобиться использовать пластиковый инструмент на внешнем (правом) крае батареи, чтобы сначала освободить батарею.
Затем батарея выскакивает.
Шаг 6

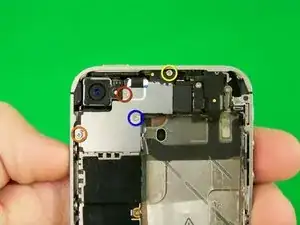

Открутите 4 винта Philips, удерживающие защиту, покрывающую 6 из 8 разъемов.
Не забудьте отслеживать, какие винты где, они могут отличаться на десятую миллиметра.
Шаг 7

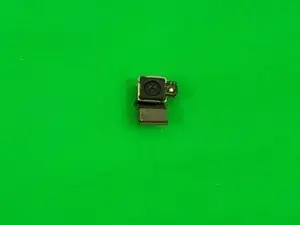

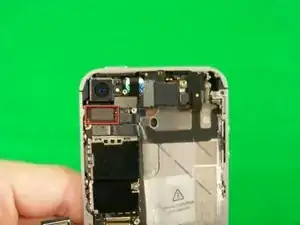

Используя пластиковый инструмент, приподнимите разъем задней камеры от материнской платы.
Будьте осторожны, не потеряйте маленький квадратный кусочек пластика, который закрывает нижнюю часть камеры, он снимается очень легко.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
