Замена бесшумного переключателя iPhone 4S

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два винта Pentalobe P2 длиной 3,6 мм рядом с док-коннектором.

Убедитесь, что отвёртка хорошо зафиксирована при выкручивании винтов Pentalobe — их легко сорвать.

Сдвиньте заднюю панель в направлении верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Оттяните заднюю панель от задней части iPhone, осторожно, чтобы не повредить пластиковые защёлки, прикреплённые к панели.

Снимите заднюю панель с iPhone.

Удалите следующие винты, закрепляющие разъём аккумулятора на плате:

Один винт Phillips 1,7 мм (PH00)

Один винт Phillips 1,5 мм (PH00)

Аккуратно отведите контакт прижима от разъёма аккумулятора, пока он не выйдет из своего положения.

Снимите контакт прижима.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять разъём аккумулятора из его гнезда на плате.

Поместите кончик инструмента между корпусом динамика и металлической крышкой разъёма, и сначала поднимите нижний край разъёма.

Разъём аккумулятора снимается вертикально с платы. Не прикладывайте силу в стороны.

Осторожно: не поддёргивайте непосредственно розетку разъёма аккумулятора, иначе она может оторваться от платы. Там находятся четыре очень маленькие точки пайки, которые легко повредить!

При сборке убедитесь, что контакт прижима аккуратно установлен на место. Он должен располагаться поверх стойки под Philips-винт, а золотой контакт должен быть направлен к разъёму аккумулятора.

Очистите контакт прижима обезжиривателем, например спиртом или стеклоочистителем. Масла с пальцев могут создать помехи беспроводной связи.

Вставьте край пластикового инструмента между аккумулятором и внешним корпусом у нижней части iPhone.

Проводите инструментом вдоль правого края аккумулятора и подденьте в нескольких точках, чтобы полностью отделить его от клея, фиксирующего его к корпусу.

Если клей слишком сильный, капните несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край аккумулятора.

Подождите около одной минуты, чтобы спирт ослабил клей.

Используйте плоский конец пластикового инструмента, чтобы осторожно приподнять аккумулятор.

Не пытайтесь выпрямлять аккумулятор силой. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если в телефоне остался раствор спирта, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Используйте открывающуюся прозрачную пластиковую разрывную ленту, чтобы отслоить аккумулятор от клея, фиксирующего его к iPhone.

Осторожно: не тяните за разрывную ленту слишком сильно — она очень легко отрывается.

Снимите аккумулятор.

Если ваш запасной аккумулятор поставлялся в пластиковом чехле, снимите его перед установкой, потянув его от шлейфа.

Если у запасного аккумулятора шлейф не согнут, аккуратно загните шлейф в нужную форму перед установкой аккумулятора в телефон.

При установке заменяемого аккумулятора временно подсоедините разъём аккумулятора к телефону, чтобы убедиться в правильной подгонке. После приклейки аккумулятора отключите разъём.

После сборки выполните аппаратный сброс. Это может предотвратить несколько проблем и упростить поиск неисправностей.

Удалите следующие винты, фиксирующие металлическую крышку шлейфа док-коннектора на плате:

Один винт Phillips 1,5 мм

Один винт Phillips 1,2 мм

Снимите металлическую крышку шлейфа док-коннектора.

Используйте край пластикового инструмента, чтобы поддеть шлейф дока и вынуть его из гнезда на плате.

Отклейте шлейф док-коннектора от клея, крепящего его к плате и к боковой части корпуса динамика.

Используйте край пластикового инструмента, чтобы поддеть шлейф антенны сотовой связи и вынуть его из гнезда на плате.

Выведите шлейф антенны из-под металлических язычков, прикреплённых к плате.

Осторожно: внешнее пластиковое кольцо, расположенное на верхней части осветительной сборки задней камеры, легко смещается, если его не снять при разборке.

Вы можете использовать пинцет, пластиковый инструмент для вскрытия или лопатку, чтобы снять внешнее пластиковое кольцо.

Удалите следующие четыре винта, закрепляющие крышку кабеля на плате:

Один винт Phillips 2,7 мм

Один винт Phillips 2,6 мм

Один винт Phillips 1,3 мм

Один винт Phillips 1,2 мм

Используйте край пластикового инструмента для вскрытия, чтобы поддеть выступы крышки кабеля и вынуть их из пазов в экране экранирования (EMI) на плате.

Поднимите крышку кабеля за край, ближайший к верхней части, и снимите её с iPhone.

Используйте край пластикового инструмента для вскрытия, чтобы поддеть разъём задней камеры и отсоединить его от гнезда на плате.

Будьте осторожны, чтобы не оторвать компоненты, расположенные вокруг платы, при поддевании вверх.

Снимите заднюю камеру с iPhone.

Под задней камерой находится небольшая резиновая прокладка. Убедитесь, что она правильно установлена перед сборкой.

Используйте инструмент для извлечения SIM-карты или скрепку, чтобы извлечь SIM-карту и её лоток.

Для этого может потребоваться значительное усилие.

Удалите SIM-карту и её лоток.

Снимите пять кабелей в верхней части платы в следующем порядке:

Кабель разъёма наушников/кнопок громкости

Кабель фронтальной камеры

Кабель дигитайзера

Кабель данных дисплея

Кабель кнопки питания (расположен под кабелем разъёма наушников/кнопок громкости, как показано на втором изображении)

Чтобы отсоединить кабели, используйте край пластикового инструмента для вскрытия, чтобы аккуратно приподнять их разъёмы вверх и вынуть из гнезд на плате.

Будьте осторожны, чтобы не повредить маленькие и хрупкие поверхностно-монтируемые компоненты при отсоединении кабелей.

Удалите винт Phillips 1,5 мм, крепящий заземляющую пластину к плате рядом с разъёмом наушников.

Используйте наконечник лопатки, чтобы поддеть маленькую заземляющую пластину и оторвать её от платы.

Осторожно захватите заземляющую пластину и извлеките её из iPhone.

Перед сборкой обязательно очистите все места металлического контакта на заземляющей пластине (не mating-половинки разъёмов) обезжиривателем, например стеклоочистителем или изопропиловым спиртом. Масла с ваших пальцев могут вызвать проблемы с заземлением.

Удалите стоечный винт 4,8 мм рядом с разъёмом наушников.

Стоечные винты лучше всего удалять с помощью отвертки или биты для стоечных винтов.

В крайнем случае можно использовать маленькую плоскую отвертку — будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Используйте край пластикового инструмента для вскрытия, чтобы отсоединить Wi‑Fi антенну от платы.

Если присутствует, оторвите кусок чёрной ленты, закрывающий скрытый винт рядом с кнопкой питания.

Удалите винт Phillips 2,6 мм, крепящий плату рядом с кнопкой питания.

Будьте внимательны при удалении этого винта и снятии прижима контакта питания; контактная пластина отпадёт вместе с винтом.

Обратите внимание на маленькую резиновую буферную прокладку под кабелями экрана и дигитайзера (которые отсоединены сверху над Q-кодом). Эта прокладка может оторваться от платы при извлечении или приклеиться к кабелям и оторваться позже.

Удалите следующие винты, крепящие плату к корпусу:

Один винт Phillips 2,5 мм рядом с мотором вибрации

Один винт Phillips 2,4 мм

Один стоечный винт 3,6 мм вдоль стороны платы, ближайшей к отверстию под аккумулятор.

Используйте биту для стоечных винтов и держатель, чтобы снять один стоечный винт 3,6 мм.

В крайнем случае можно использовать маленькую плоскую отвертку — будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Аккуратно поднимите плату с конца, ближнего к корпусу динамика, и сдвиньте её прочь от верхнего края iPhone.

Извлеките плату.

Перед сборкой обязательно очистите все места металлического контакта на плате (не mating-половинки разъёмов) обезжиривателем, например стеклоочистителем или изопропиловым спиртом. Масла с ваших пальцев могут вызвать проблемы с заземлением.

На верхнем краю платы, где через корпус проходят кабели дигитайзера и экрана, находится маленькая резиновая буферная прокладка. Она защищает кабели при их изгибе над верхним краем платы. Она может прилипнуть к кабелям или оторваться от платы при извлечении. Обратите внимание на шаг 22 для дополнительных деталей.

Обязательно не потеряйте маленький заземляющий язычок для задней камеры рядом с кнопкой питания. Этот язычок установлены на верхней части платы, закреплён винтом и покрыт чёрной клейкой лентой.

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно поддеть металлический держатель фронтальной камеры и отнять его от корпуса iPhone.

Снимите держатель фронтальной камеры.

Снимите фронтальную камеру.

Удалите винт Phillips 2,4 мм рядом с разъемом для наушников.

Используйте кромку пластикового инструмента для вскрытия, чтобы отслоить верхнюю антенну от разъема для наушников.

С помощью пинцета снимите верхнюю антенну с iPhone.

Перед сборкой обязательно очистите точку металлического контакта верхней антенны (не контактные половинки её разъема) обезжиривателем, например оконным очистителем или изопропиловым спиртом. Масла с пальцев могут вызвать помехи беспроводной связи.

На этом шаге будьте осторожны — не вынимайте разъем для наушников, не отделив предварительно верхний микрофон от верхнего корпуса, так как они соединены хрупким гибким кабелем.

Используйте пластиковый инструмент для вскрытия, чтобы начать поддевать разъем для наушников и вытягивать его из посадочного места в задней крышке.

Затем с помощью инструмента для вскрытия аккуратно отлейте микрофон от клея, фиксирующего его к верхней части задней крышки.

Снимите узел разъема для наушников с задней крышки, принимая меры предосторожности, чтобы не порвать гибкий кабель микрофона.

Удалите винт Phillips 1,6 мм, фиксирующий скобу выключателя без звука к наружному корпусу.

Удалите четыре винта Phillips 1,5 мм, фиксирующие скобы кнопки регулировки громкости и выключателя без звука к наружному корпусу.

С помощью пинцета аккуратно оттяните скобу выключателя без звука от наружного корпуса.

Осторожно отлейте кабели разъема для наушников и кнопок регулировки громкости от клея, прикрепляющего их к задней крышке.

Снимите сборку кабеля разъема для наушников с iPhone.

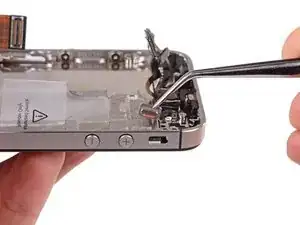

С помощью пинцета извлеките выключатель без звука из корпуса iPhone.

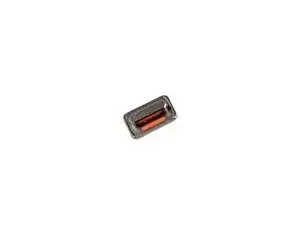

При сборке оранжевый язычок должен располагаться ближе к передней части iPhone при установке выключателя без звука.
