Замена динамика Jabra Evolve2 65
Динамик — самая важная часть наушников. Если Вы прошли страницу по устранению проблем с качеством звука и Ваши наушники Jabra Evolve2 65 по-прежнему звучат плохо, возможно, стоит заменить динамики.
Разборка сама по себе довольно простая, а основная сложность заключается в пайке нового динамика. К счастью, все шаги описаны в руководстве ниже, и в конце Вы сможете отремонтировать свои наушники Jabra Evolve2 65 самостоятельно.
Для этого руководства требуется пайка. Если Вы не знакомы с пайкой, изучите руководство Как паять и распаивать соединения и примите соответствующие меры предосторожности перед началом работы.
Шаг 1
Положите наушники на ровную, твердую поверхность.
Шаг 2

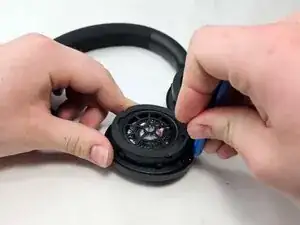

Вставьте монтажный инструмент в шов между амбушюром и корпусом динамика, рядом с шарниром.
Аккуратно подденьте амбушюр, оттянув его от корпуса динамика, пока он не отщелкнется.
Шаг 3
Снимите второй амбушюр таким же образом.
Шаг 4
Отклейте ленту в месте соединения основания микрофона с оголовьем.
Используйте отвёртку Torx T6, чтобы выкрутить единственный винт 2 мм.
Шаг 5
Пройдитесь примерно на треть вокруг первого винта и отклейте ленту, чтобы найти второй винт.
Используйте отвёртку Torx T6, чтобы выкрутить второй винт 2 мм.
Шаг 6
Найдите третий винт после полного отклеивания ленты после удаления второго винта.
Используйте отвёртку Torx T6, чтобы выкрутить последний винт 2 мм.
Шаг 7
Используйте монтажный инструмент, чтобы поддеть и отложить корпус динамика в сторону.
Аккуратно извлеките плату из корпуса.
Шаг 8
Найдя аккумулятор под платой, используйте пинцет, чтобы отключить все подключённые кабели.
С помощью пинцета аккуратно покачивайте соединитель, который соединяет аккумулятор с платой, чтобы вынуть его. Правильный разъём будет подписан на плате и состоит из двух проводов: один чёрный и один красный.
Шаг 9
При помощи паяльника распаяйте контакты динамика от платы.
При повторной установке динамика на плату убедитесь, что припаяли контакты динамика к правильным клеммам. Красный провод подключается к «P», а чёрный провод — к «N».
Шаг 10
Снимите узел динамика.
Заключение
Для сборки устройства снова выполните описанные выше шаги в обратном порядке.
Отнесите электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.
Ремонт не удался? Попробуйте базовое устранение неполадок или попросите помощи у сообщества Answers.
