Замена кнопки «Домой» iPhone 4S

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта Pentalobe P2 3,6 мм рядом с док-разъемом.

Убедитесь, что отвертка хорошо сидит при выкручивании винтов Pentalobe — их легко сорвать.

Сдвиньте заднюю панель в сторону верхнего края iPhone.

Панель сместится примерно на 2 мм.

Оттяните заднюю панель от задней части iPhone, осторожно, чтобы не повредить пластиковые защёлки, прикреплённые к панели.

Снимите заднюю панель с iPhone.

Удалите следующие винты, фиксирующие разъём аккумулятора на плате:

Один винт Phillips 1,7 мм (PH00)

Один винт Phillips 1,5 мм (PH00)

Осторожно сдвиньте контакт давления от разъёма аккумулятора, пока он не выйдет из своего положения.

Снимите контакт давления.

Используйте пластиковый инструмент для открытия, чтобы аккуратно поддеть разъём аккумулятора и отвести его от гнезда на плате.

Поместите кончик инструмента между корпусом динамика и металлической крышкой разъёма и сначала приподнимите нижний край разъёма.

Разъём аккумулятора снимается вертикально с платы. Не прилагайте боковую силу.

Осторожно: не поддевайте само гнездо разъёма аккумулятора, иначе оно может оторваться от платы. Там находятся четыре очень маленькие точки пайки, подверженные повреждению!

При сборке убедитесь, что контакт давления аккуратно возвращён на место. Он должен располагаться сверху на столбике Phillips, показанном на фото, а золотой контакт должен быть направлен к разъёму аккумулятора.

Обязательно очистите контакт давления обезжиривателем, например изопропиловым спиртом. Масла с пальцев могут создавать радиопомехи.

Вставьте край пластикового инструмента для открытия между аккумулятором и внешним корпусом в нижней части iPhone.

Проведите инструментом вдоль правого края аккумулятора и подденьте в нескольких точках, чтобы полностью отделить его от клея, прикрепляющего его к корпусу.

Если клей слишком прочный, капните несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край аккумулятора.

Подождите около минуты, чтобы спиртовой раствор ослабил клей.

Используйте плоский край пластикового инструмента, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь отдернуть аккумулятор рычажным движением. При необходимости добавьте ещё немного спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если в телефоне остался спиртовой раствор, аккуратно протрите его или дайте ему высохнуть на воздухе перед установкой нового аккумулятора.

Используйте открывающую прозрачную пластиковую тягловую ленту, чтобы оторвать аккумулятор от клея, прикрепляющего его к iPhone.

Будьте осторожны, не тяните тяговую ленту слишком сильно — её очень легко порвать.

Снимите аккумулятор.

Если запасной аккумулятор поставлялся в пластиковой пленке, снимите её перед установкой, оттянув её от плоского кабеля.

Если у запасного аккумулятора кабель был несломан, аккуратно загните кабель в нужную форму перед установкой аккумулятора в телефон.

При установке запасного аккумулятора временно подключите разъём аккумулятора к телефону, чтобы убедиться в правильном позиционировании. После приклейки аккумулятора отключите разъём аккумулятора.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить поиск неисправностей.

Удалите следующие винты, фиксирующие металлическую крышку кабеля док-разъёма на плате:

Один винт Phillips 1,5 мм

Один винт Phillips 1,2 мм

Снимите металлическую крышку кабеля док-разъёма.

Используйте край пластикового инструмента для открытия, чтобы поддеть кабель док-разъёма и вывести его из гнезда на плате.

Оторвите кабель док-разъёма от клея, крепящего его к плате и к стороне корпуса динамика.

Используйте край пластикового инструмента для открытия, чтобы поддеть кабель антенны сотовой связи и отсоединить его от гнезда на плате.

Выведите кабель антенны из-под металлических усиков, прикреплённых к плате.

Осторожно с внешним пластиковым кольцом, расположенным сверху сборки вспышки задней камеры. Его легко сместить, если не снять во время разборки.

Вы можете использовать пинцет, пластиковый инструмент для открытия или лопатку для снятия внешнего пластикового кольца.

Снимите следующие четыре винта, крепящие крышку кабеля к плате:

Один крестовой винт 2,7 мм

Один крестовой винт 2,6 мм

Один крестовой винт 1,3 мм

Один крестовой винт 1,2 мм

Используйте кромку пластикового инструмента для открытия, чтобы поддеть защёлки крышки кабеля из их прорезей в ЭМИ-экране на плате.

Поднимите крышку кабеля с края, ближайшего к верхней части, и снимите её с iPhone.

Используйте кромку пластикового инструмента для открытия, чтобы поддеть разъём задней камеры и приподнять его из гнезда на плате.

Будьте осторожны, чтобы не отломать компоненты в окружающей области платы при поддевании вверх.

Снимите заднюю камеру с iPhone.

Под задней камерой находится небольшая резиновая прокладка. Убедитесь, что она правильно установлена перед сборкой.

Используйте инструмент для извлечения SIM-карты или скрепку, чтобы извлечь SIM-карту и её лоток.

Для этого может потребоваться значительное усилие.

Снимите SIM-карту и её лоток.

Снимите пять кабелей в верхней части платы в следующем порядке:

Кабель разъёма для наушников/кнопок громкости

Кабель фронтальной камеры

Кабель дигитайзера

Кабель данных дисплея

Кабель кнопки питания (расположен под кабелем разъёма для наушников/кнопок громкости, как показано на втором изображении.)

Чтобы отключить кабели, используйте кромку пластикового инструмента для открытия, чтобы аккуратно приподнять их разъёмы и вынуть из гнезд на плате.

Будьте осторожны, чтобы не повредить мелкие и хрупкие поверхностно-монтированные компоненты при отключении кабелей.

Снимите крестовой винт 1,5 мм, крепящий заземляющую скобу к плате рядом с разъёмом для наушников.

Используйте наконечник лопатки, чтобы поддеть маленькую заземляющую скобу и приподнять её с платы.

Аккуратно захватите заземляющую скобу и извлеките её из iPhone.

Перед сборкой убедитесь, что все точки металлического контакта на заземляющей скобе (не mating половины разъёмов) очищены обезжиривателем, например стеклоочистителем или изопропиловым спиртом. Масла с ваших пальцев могут вызвать проблемы с заземлением.

Снимите стойный винт 4,8 мм рядом с разъёмом для наушников.

Лучше всего стойные винты извлекать с помощью отвертки или биты для стойных винтов.

В крайнем случае можно использовать маленькую отвёртку с плоским лезвием — действуйте очень осторожно, чтобы она не соскользнула и не повредила окружающие компоненты.

Используйте кромку пластикового инструмента для открытия, чтобы отключить Wi‑Fi антенну от платы.

Если есть, отлейте кусочек чёрной ленты, закрывающей скрытый винт рядом с кнопкой питания.

Снимите крестовой винт 2,6 мм, крепящий плату рядом с кнопкой питания.

(Действуйте осторожно при удалении этого винта и контактной пластины питания, удерживаемой им; контактная пластина отсоединится вместе с винтом)

Обратите внимание на небольшую резиновую подушку под кабелями экрана и дигитайзера (которые отсоединены вверху над Q-кодом). Эта подушка может оторваться от платы при её извлечении или прилипнуть к кабелям и оторваться позже.

Снимите следующие винты, крепящие плату к корпусу:

Один крестовой винт 2,5 мм рядом с вибромотором

Один крестовой винт 2,4 мм

Один стойный винт 3,6 мм вдоль стороны платы, ближайшей к отверстию для батареи.

Используйте биту для стойных винтов и держатель, чтобы снять один стойный винт 3,6 мм.

В крайнем случае можно использовать маленькую отвёртку с плоским лезвием — действуйте очень осторожно, чтобы она не соскользнула и не повредила окружающие компоненты.

Аккуратно приподнимите плату с конца, ближайшего к корпусу динамика, и сдвиньте её от верхнего края iPhone.

Снимите плату.

Перед сборкой убедитесь, что все точки металлического контакта на плате (не mating половины разъёмов) очищены обезжиривателем, например стеклоочистителем или изопропиловым спиртом. Масла с ваших пальцев могут вызвать проблемы с заземлением.

На верхнем крае платы есть небольшая резиновая подушка, где проходят кабели дигитайзера и экрана. Она защищает кабели при их изгибе над верхним краем платы. При извлечении плата может либо прилипнуть к кабелям, либо подушка может оторваться. Смотрите шаг 22 для подробностей.

Не потеряйте маленький заземляющий язычок для задней камеры рядом с кнопкой питания. Этот язычок лежит поверх платы, прикручен и закрыт клеящей чёрной пластиковой лентой.

Вставьте пластиковый инструмент для открытия между вибромотором и боковой стороной iPhone.

Подденьте вибромотор, чтобы освободить его от клея, прикрепляющего его к iPhone.

Снимите вибромотор.

Снимите два крестовых винта 2,4 мм по бокам корпуса динамика.

Снимите маленький пластиковый кронштейн, установленный под винтом, ближайшим к кабелю док-коннектора.

Снимите корпус динамика с iPhone.

Перед повторной установкой винтов корпуса динамика убедитесь, что заземляющие контакты Wi‑Fi расположены под кромкой металлического корпуса iPhone, как показано на втором изображении.

Перед сборкой тщательно очистите все точки металлического контакта между заземляющими контактами антенны Wi‑Fi и корпусом iPhone обезжиривателем, например стеклоочистителем или изопропиловым спиртом. Масла с пальцев могут вызвать помехи в работе беспроводной связи.

Снимите маленькие кусочки черной ленты, закрывающие крепёжные выступы дисплея.

Примечание: Эти угловые винты по толщине не совпадают с другими винтами 1,5 мм. Отложите их в сторону отдельно.

Выверните винт Phillips 1,5 мм, фиксирующий сборку дисплея рядом с кнопкой питания.

Выверните винт Phillips 1,5 мм рядом с разъёмом для наушников.

Снятие разъёма для наушников облегчает доступ к этому винту, особенно при повторной сборке. Если возникают трудности, обратитесь к разделу руководства iPhone 4S: кабель разъёма для наушников, чтобы снять разъём для наушников.

Выверните винт Phillips 1,5 мм рядом с нижним микрофоном.

Выверните винт Phillips 1,5 мм рядом с кабелем док-коннектора.

Ослабьте три винта с большой головкой Phillips вдоль стороны iPhone с кнопками громкости примерно на пол-оборота.

Полное удаление этих винтов не требуется. При повторной установке сборки дисплея убедитесь, что шайбы расположены ближе к головке винта (как видно на втором изображении).

Ослабьте три винта с большой головкой Phillips на другой стороне iPhone примерно на пол-оборота.

Используйте кромку пластикового инструмента для вскрытия, чтобы аккуратно приподнять сборку дисплея по периметру.

Снимите сборку дисплея с iPhone.

Чтобы успешно установить новый или заменяющий модуль дисплея, обратите внимание на следующее:

Не забудьте перенести кнопку «Домой» со старого дисплея на новый (в большинстве случаев кнопка не поставляется с заменой). Прокладка кнопки «Домой» выполнена из тонкой резины, поэтому следует осторожно обращаться, чтобы не порвать её. Также проверьте наличие сетки для отверстия динамика в заменяющем дисплее; при отсутствии перенесите её со старого дисплея.

Снимите защитную подложку (обычно синюю или розовую) с новой панели перед установкой.

Если у вашего заменяющего дисплея нет прозрачного пластикового кольца 7 мм вокруг фронтальной камеры, обязательно перенесите его со старого дисплея на новый.

При установке заменяющего или повторном использовании существующего модуля дисплея обратите внимание на следующее:

Аккуратно выпрямите кабели дигитайзера и дисплея, и пропустите их через вырез в наружном корпусе.

На среднем фото показано правильное пропускание кабеля дигитайзера на полную длину.

На втором изображении показана неправильная установка дисплея с излишним люфтом в кабеле дигитайзера, образующим излом/петлю, которая застревает в вырезе. Третье фото также демонстрирует эту петлю.

Если кабель дигитайзера установлен неправильно, он не дотянется до своего разъёма на логической плате. Не пытайтесь протянуть его силой — он будет перерезан острым краем выреза в корпусе. Снимите сборку дисплея, выпрямите кабель и пропустите его через вырез полностью и правильно.

При сборке не касайтесь металлической области у основания кабеля данных LCD, так как это может вызвать проблемы с экраном. Если Вы случайно коснулись её, аккуратно очистите место спиртовой салфеткой перед продолжением.

После сборки очистите поверхность сенсорного экрана спиртовой салфеткой перед включением iPhone. Спирт помогает рассеять оставшееся статическое электричество, которое может вызвать проблемы с дисплеем.

После сборки подключите iPhone к источнику переменного тока перед включением впервые. После успешной загрузки iPhone можно отключить от сети.

После сборки защитите новый дисплей от царапин, установив новую защитную плёнку.

Используйте кромку пластикового инструмента для вскрытия, чтобы аккуратно отлепить нижний правый угол узла кнопки «Домой» от сборки дисплея.

Пинцетом отлепите узел кнопки «Домой» от клея, удерживающего его на сборке дисплея.

Снимите узел кнопки «Домой» с сборки дисплея.

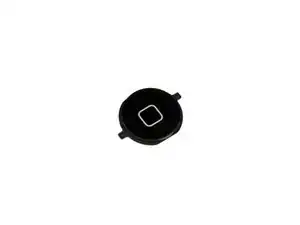

Снимите кнопку «Домой» с резиновой прокладки кнопки «Домой».

Кнопка «Домой» остаётся на месте.
