Замена фронтальной камеры iPhone 4S

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед разборкой выключите iPhone.

Удалите два винта Pentalobe P2 длиной 3,6 мм рядом с разъёмом док‑коннектора.

Убедитесь, что отвёртка правильно посажена при выкручивании винтов Pentalobe — их легко сорвать.

Сдвиньте заднюю панель в направлении верхнего края iPhone.

Панель сдвинется приблизительно на 2 мм.

Оттяните заднюю панель от задней стороны iPhone, аккуратно, чтобы не повредить пластиковые защёлки, прикреплённые к панели.

Снимите заднюю панель с iPhone.

Удалите следующие винты, фиксирующие разъём питания к плате:

Один винт Phillips 1,7 мм (PH00)

Один винт Phillips 1,5 мм (PH00)

Аккуратно оттолкните прижимающий контакт от разъёма аккумулятора, пока он не выйдет из своего положения.

Снимите прижимающий контакт.

Используйте пластиковый медиатор, чтобы осторожно приподнять разъём аккумулятора из его гнезда на плате.

Поместите острие инструмента между корпусом динамика и металлической крышкой разъёма и сначала приподнимите нижний край разъёма.

Разъём аккумулятора снимается вертикально с платы. Не прикладывайте силу в боковом направлении.

Осторожно: не поддёргивайте само гнездо разъёма аккумулятора, иначе оно может оторваться от платы. Там находятся четыре очень маленьких паяных соединения, ожидающих такой ошибки!

При сборке убедитесь, что прижимающий контакт аккуратно установлен на место. Он должен лежать поверх стойки для винта Phillips, показанной на иллюстрации, а золотой контакт должен быть направлен к разъёму аккумулятора.

Очистите прижимающий контакт обезжиривателем, например изопропиловым спиртом. Масла с пальцев могут создавать помехи беспроводной связи.

Вставьте край пластикового медиатора между аккумулятором и корпусом внизу iPhone.

Проведите медиатором вдоль правого края аккумулятора и подденьте в нескольких местах, чтобы полностью отделить его от клея, прикрепляющего аккумулятор к корпусу.

Если клей слишком крепкий, капните несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора.

Подождите примерно одну минуту, чтобы спиртовой раствор ослабил клей.

Используйте плоский конец пластикового медиатора, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь рычагом выломить аккумулятор. При необходимости добавьте ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если внутри телефона остался спиртовой раствор, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Используйте видимую прозрачную пластиковую тянущую ленту, чтобы оторвать аккумулятор от клея, фиксирующего его в iPhone.

Осторожно: не тяните за пластиковую ленту слишком сильно, она очень легко рвётся.

Удалите аккумулятор.

Если запасной аккумулятор пришёл в пластиковом конверте, снимите его перед установкой, оттянув от шлейфа.

Если шлейф запасного аккумулятора не имеет сгиба, аккуратно придайте ему нужную форму перед установкой аккумулятора в телефон.

При установке запасного аккумулятора временно подключите разъём аккумулятора к телефону, чтобы убедиться в правильном выравнивании. После того как аккумулятор будет приклеен на место, отключите разъём аккумулятора.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить отладку.

Удалите следующие винты, фиксирующие крышку кабеля док‑коннектора к плате:

Один винт Phillips 1,5 мм

Один винт Phillips 1,2 мм

Снимите металлическую крышку кабеля док‑коннектора.

Используйте край пластикового медиатора, чтобы поддеть кабель док‑коннектора и вынуть его из гнезда на плате.

Оторвите кабель док‑коннектора от клея, крепящего его к плате и к боковой части корпуса динамика.

Используйте край пластикового медиатора, чтобы поддеть кабель сотовой антенны и вынуть его из гнезда на плате.

Выведите кабель сотовой антенны из‑под металлических лапок, прикреплённых к плате.

Осторожно с внешним пластиковым кольцом, расположенным над модулем вспышки задней камеры. Оно легко смещается, если не снять его при разборке.

Для снятия внешнего пластикового кольца можно использовать пинцет, пластиковый медиатор или лопатку.

Удалите следующие четыре винта, крепящие крышку кабеля к плате:

Один винт Phillips 2,7 мм

Один винт Phillips 2,6 мм

Один винт Phillips 1,3 мм

Один винт Phillips 1,2 мм

Используйте кромку пластикового инструмента для вскрытия, чтобы поддеть защелки крышки кабеля и вывести их из пазов в экранирующей пластине EMI на плате.

Поднимите крышку кабеля от края, ближайшего к верху, и снимите её с iPhone.

Используйте кромку пластикового инструмента для вскрытия, чтобы поддеть разъём задней камеры и отсоединить его от гнезда на плате.

Будьте осторожны, чтобы не отломать компоненты вокруг платы при поддевании вверх.

Снимите заднюю камеру с iPhone.

Под задней камерой находится маленькая резиновая прокладка. Убедитесь, что она правильно размещена перед сборкой.

Используйте инструмент для извлечения SIM-карты или скрепку, чтобы извлечь SIM-карту и её лоток.

Для этого может потребоваться значительная сила.

Снимите SIM-карту и её лоток.

Снимите пять кабелей в верхней части платы в следующем порядке:

Кабель разъёма наушников/кнопки громкости

Кабель фронтальной камеры

Кабель дигитайзера

Кабель данных дисплея

Кабель кнопки питания (расположен под кабелем разъёма наушников/кнопки громкости, как показано на втором изображении)

Чтобы отключить кабели, используйте кромку пластикового инструмента для вскрытия, аккуратно поднимите их разъёмы вверх и выведите из гнёзд на плате.

Будьте осторожны, чтобы не повредить мелкие и хрупкие компоненты поверхностного монтажа при отключении кабелей.

Удалите винт Phillips 1,5 мм, фиксирующий контакт заземления к плате рядом с разъёмом наушников.

Используйте наконечник лопатки, чтобы поддеть маленький контакт заземления и отвести его от платы.

Осторожно захватите контакт заземления и извлеките его из iPhone.

Перед сборкой обязательно очистите все точки металлического контакта на контакте заземления (не половинки разъёмов) обезжиривателем, например оконным чистящим средством или изопропиловым спиртом. Масла с пальцев могут вызвать проблемы с заземлением.

Удалите стойковой винт 4,8 мм рядом с разъёмом наушников.

Стойковые винты лучше всего удалять с помощью отвёртки или биты для стойковых винтов.

В крайнем случае можно использовать маленькую шлицевую отвёртку — действуйте с повышенной осторожностью, чтобы она не соскользнула и не повредила окружающие компоненты.

Используйте кромку пластикового инструмента для вскрытия, чтобы отсоединить Wi‑Fi антенну от платы.

Если присутствует, отклейте кусочек чёрной ленты, закрывающий скрытый винт рядом с кнопкой питания.

Удалите винт Phillips 2,6 мм, фиксирующий плату рядом с кнопкой питания.

При удалении этого винта и снятии контактной клеммы, удерживаемой им, будьте осторожны; контактная лапка оторвётся вместе с винтом.

Обратите внимание на маленький резиновый буфер под кабелями экрана и дигитайзера (отсоединёнными выше возле Q‑кода). Этот буфер может отвалиться от платы при извлечении или прилипнуть к кабелям и упасть позже.

Удалите следующие винты, фиксирующие плату в корпусе:

Один винт Phillips 2,5 мм рядом с мотором вибрации

Один винт Phillips 2,4 мм

Один стойковой винт 3,6 мм вдоль стороны платы, ближайшей к отверстию для аккумулятора.

Для удаления одного стойкового винта 3,6 мм используйте биту для стойковых винтов и держатель.

В крайнем случае можно использовать маленькую шлицевую отвёртку — действуйте с повышенной осторожностью, чтобы она не соскользнула и не повредила окружающие компоненты.

Аккуратно приподнимите плату с конца, ближайшего к корпусу динамика, и сдвиньте её от верхнего края iPhone.

Извлеките плату.

Перед сборкой обязательно очистите все точки металлического контакта на плате (не половинки разъёмов) обезжиривателем, например оконным чистящим средством или изопропиловым спиртом. Масла с пальцев могут вызвать проблемы с заземлением.

На верхнем крае платы, где через корпус проходят кабели дигитайзера и экрана, находится маленький резиновый буфер. Он защищает кабели при их изгибе над платой. Он может прилипнуть к кабелям или оторваться от платы при извлечении. Посмотрите шаг 22 для дополнительных деталей.

Не потеряйте маленькую заземляющую лапку для задней камеры рядом с кнопкой питания. Эта лапка лежит поверх печатной платы, прикручена и покрыта чёрной клейкой лентой.

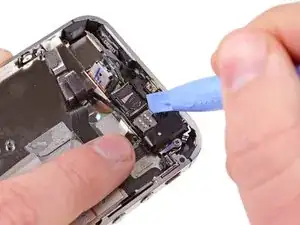

Используйте кромку пластикового инструмента для вскрытия, чтобы аккуратно отвести металлический зажим фронтальной камеры от корпуса iPhone.

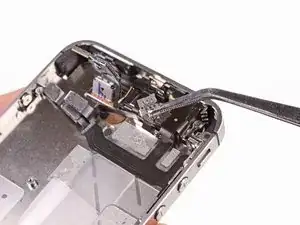

Снимите зажим фронтальной камеры.

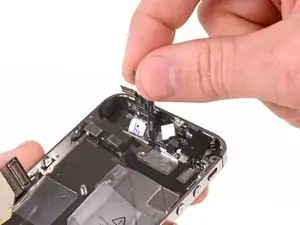

Снимите фронтальную камеру.
