Замена разъема док-станции iPhone 4S

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта Pentalobe P2 длиной 3.6 мм рядом с разъемом док-станции.

Убедитесь, что отвертка хорошо сидит при удалении винтов Pentalobe—они легко повреждаются.

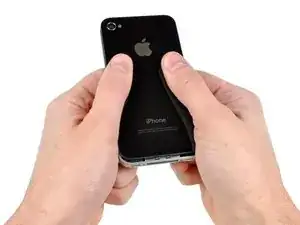

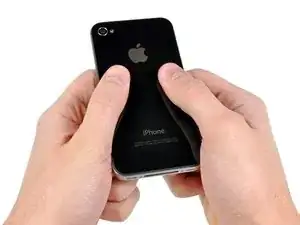

Сдвиньте заднюю панель к верхнему краю iPhone.

Панель переместится примерно на 2 мм.

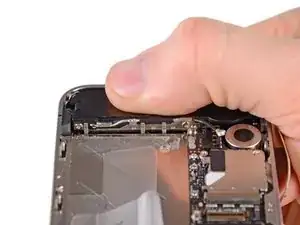

Аккуратно вытяните заднюю панель от корпуса iPhone, остерегаясь повредить пластиковые зажимы, прикрепленные к задней панели.

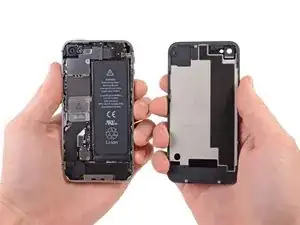

Удалите заднюю панель с iPhone.

Удалите следующие винты, крепящие разъем аккумулятора к материнской плате:

Один винт Phillips длиной 1.7 мм (PH00)

Один винт Phillips длиной 1.5 мм (PH00)

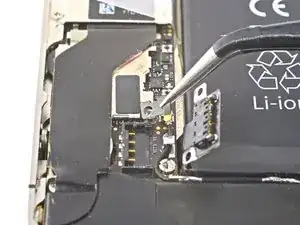

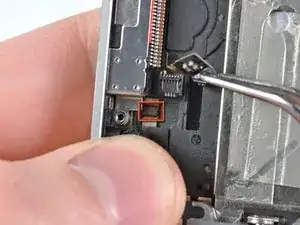

Аккуратно оттяните контакт давления от разъема аккумулятора, пока он не освободится от своего места.

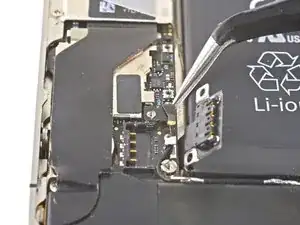

Удалите контакт давления.

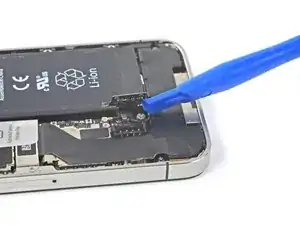

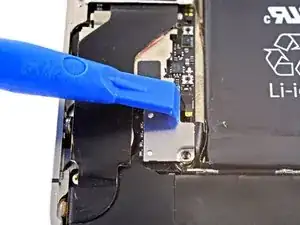

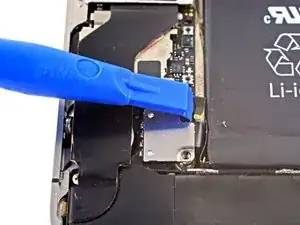

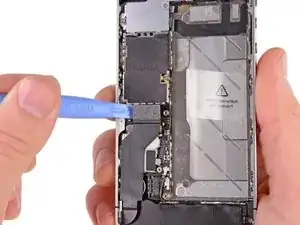

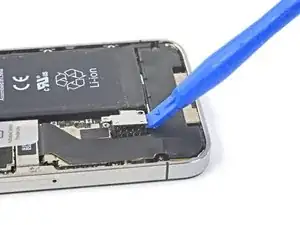

Используйте пластиковый инструмент для открытия, чтобы осторожно поднять разъем аккумулятора из его гнезда на материнской плате.

Поместите кончик инструмента между корпусом динамика и металлической крышкой разъема и сначала поднимите нижний край разъема.

Разъем аккумулятора выходит вертикально из материнской платы. Не прикладывайте силу вбок.

Осторожно не старайтесь поддеть сам разъем аккумулятора, иначе он может отсоединиться от материнской платы. Там находятся четыре очень маленькие точки пайки, которые может повредить эта ошибка!

При сборке аккуратно поместите контакт давления обратно на место. Он должен располагаться сверху на винтовом столбе, показанном на изображении, а золотой контакт должен быть направлен к разъему аккумулятора.

Не забудьте очистить контакт давления обезжиривателем, таким как Windex или изопропиловый спирт. Масла на ваших пальцах могут создать беспроводные помехи.

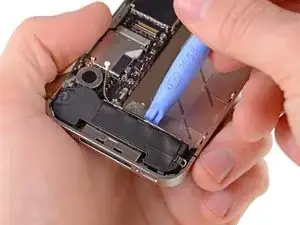

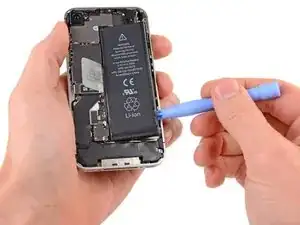

Вставьте край пластикового инструмента для открытия между аккумулятором и внешним корпусом рядом с дном iPhone.

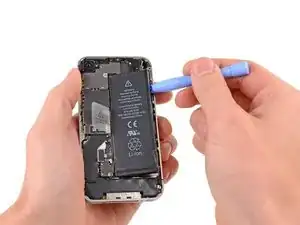

Проводите пластиковым инструментом вдоль правого края аккумулятора и поднимите в нескольких местах, чтобы полностью отделить его от клея, который крепит его к внешнему корпусу.

Если клей слишком сильный, нанесите несколько капель высококонцентрированного (более 90%) изопропилового спирта под край аккумулятора.

Подождите примерно одну минуту, чтобы спиртовой раствор ослабил клей.

Используйте плоский конец пластикового инструмента для открытия, чтобы осторожно поднять аккумулятор.

Не старайтесь насильно вывести аккумулятор. При необходимости нанесите еще несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор своим поддевающим инструментом.

Если в телефоне остался спиртовой раствор, аккуратно протрите его или дайте ему высохнуть на воздухе перед установкой нового аккумулятора.

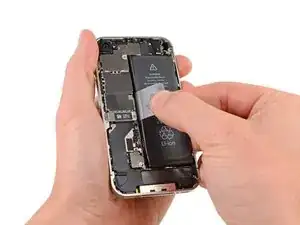

Используйте открытый пластиковый язычок, чтобы отслоить аккумулятор от клея, который крепит его к iPhone.

Будьте осторожны, не тяните пластиковый язычок слишком сильно, так как он легко может порваться.

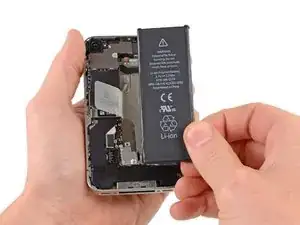

Удалите аккумулятор.

Если ваш замененный аккумулятор был в пластиковом кожухе, удалите его перед установкой, отдернув от шлейфа.

Если ваш замененный аккумулятор пришел с неповрежденным кабелем, аккуратно придайте кабелю нужную форму перед установкой аккумулятора в телефон.

При установке замененного аккумулятора временно подключите разъем аккумулятора к телефону, чтобы обеспечить правильное выравнивание. Как только аккумулятор будет приклеен на место, отключите разъем аккумулятора.

Выполните жесткую перезагрузку после сборки. Это предотвратит возникновение нескольких проблем и упростит диагностику.

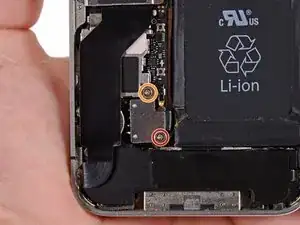

Удалите следующие винты, крепящие крышку кабеля разъема док-станции к материнской плате:

Один винт Phillips длиной 1.5 мм

Один винт Phillips длиной 1.2 мм

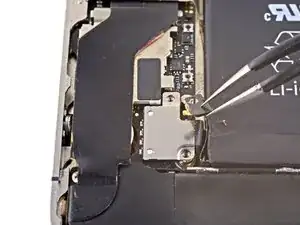

Удалите металлическую крышку кабеля разъема док-станции.

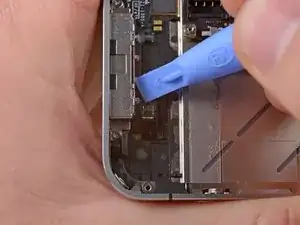

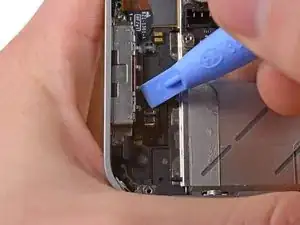

Используйте край пластикового инструмента для открытия, чтобы поддеть кабель док-станции из его гнезда на материнской плате.

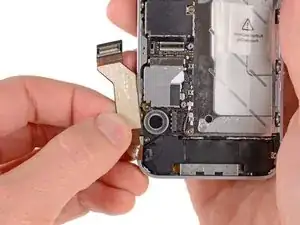

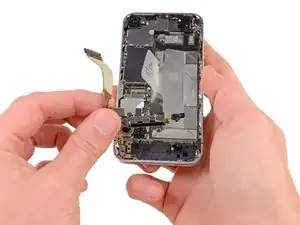

Отслойте кабель разъема док-станции от клея, который крепит его к материнской плате и боковой стороне корпуса динамика.

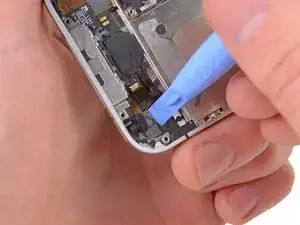

Используйте край пластикового инструмента, чтобы поддеть кабель антенны сотовой связи из его гнезда на материнской плате.

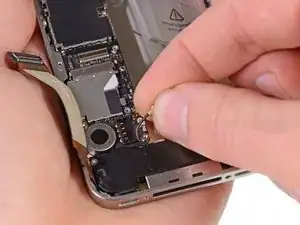

Удалите кабель антенны сотовой связи из-под металлических зажимов, прикрепленных к материнской плате.

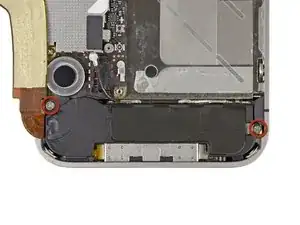

Удалите два винта Phillips длиной 2.4 мм, закрепляющих сборку корпуса динамика к внешнему корпусу.

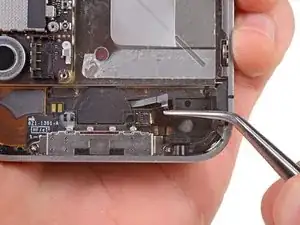

Удалите небольшой черный крепеж, который находился под винтом Phillips рядом с вибратором.

Используйте пластиковый инструмент для открытия, чтобы поднять сборку динамика из корпуса, при этом не повредив EMI-пальцы на подключенной антенне Wi-Fi.

Удалите сборку динамика.

Перед повторной установкой винтов сборки динамика убедитесь, что пальцы заземления Wi-Fi установлены под краем в металлическом корпусе iPhone, как видно на третьем изображении.

Перед сборкой обязательно очистите все точки металлического контакта между пальцами заземления антенны Wi-Fi и корпусом iPhone с помощью обезжиривателя, такого как Windex или изопропиловый спирт. Масла на ваших пальцах могут вызвать помехи в беспроводной связи.

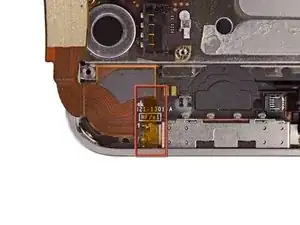

Если присутствует, удалите небольшую полоску скотча, закрывающую один из винтов разъема док-станции.

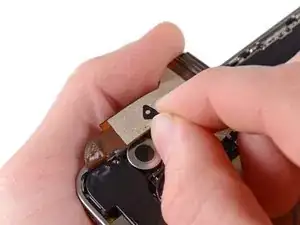

Используйте пластиковый инструмент для открытия, чтобы поднять запирающий флажок на разъеме шлейфа кнопки "Домой".

Убедитесь, что вы поднимаете запирающий флажок, а не сам разъем.

Используйте пинцет, чтобы вытащить шлейф кнопки "Домой" из его разъема.

На задней стороне шлейфа находятся крошечные компоненты, поэтому будьте осторожны, чтобы не повредить их при снятии шлейфа.

Осторожно вытащите резиновый держатель микрофона из его трубки на нижнем крае iPhone.

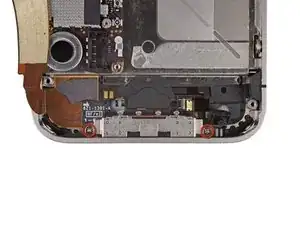

Удалите два винта Phillips размером 1,3 мм, которые крепят разъем док-станции к корпусу iPhone.

Удалите маленький резиновый крепеж рядом с разъемом док-станции.

Используйте край пластикового инструмента для открытия, чтобы отклеить разъем док-станции и его кабель от черного пластикового корпуса iPhone.

Если вы заменяете разъем док-станции на новую деталь, обязательно перенесите резиновую оболочку вокруг микрофона. Это можно сделать с помощью лопатки.

Отведите разъем док-станции от его открытия на нижней части iPhone.

Удалите разъем док-станции.
