Замена кабеля разъёма для наушников iPhone 4S

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Снимите два винта Pentalobe P2 длиной 3,6 мм рядом с разъёмом док-станции.

Убедитесь, что отвёртка плотно сидит при выкручивании Pentalobe-винтов — их легко сорвать.

Сдвиньте заднюю панель в направлении верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Оттяните заднюю панель от задней части iPhone, аккуратно, чтобы не повредить пластиковые защёлки, прикреплённые к панели.

Снимите заднюю панель с iPhone.

Снимите следующие винты, фиксирующие разъём аккумулятора на плате:

Один винт Phillips 1,7 мм (PH00)

Один винт Phillips 1,5 мм (PH00)

Осторожно отодвиньте контакт давления от разъёма аккумулятора, пока он не выйдет из своего положения.

Снимите контакт давления.

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять разъём аккумулятора из его гнезда на плате.

Поместите наконечник инструмента между корпусом динамика и металлической крышкой разъёма и сначала поднимите нижнюю кромку разъёма.

Разъём аккумулятора снимается вертикально с платы. Не прикладывайте силу в боковом направлении.

Будьте осторожны, не подденьте само гнездо разъёма аккумулятора, иначе оно может оторваться от платы. Там находятся четыре очень маленьких контактных пайки, ожидающие этой ошибки!

При сборке убедитесь, что контакт давления аккуратно возвращён на место. Он должен располагаться поверх стойки под винт Phillips, показанной на изображении, а золотой контакт должен быть направлен к разъёму аккумулятора.

Очистите контакт давления обезжиривателем, например Windex или изопропиловым спиртом. Масла с ваших пальцев могут вызвать помехи в работе беспроводной связи.

Вставьте край пластикового инструмента для открытия между аккумулятором и внешним корпусом в нижней части iPhone.

Проведите инструментом вдоль правого края аккумулятора и подденьте в нескольких точках, чтобы полностью отделить его от клея, прикрепляющего к корпусу.

Если клей слишком крепкий, капните несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора.

Подождите примерно одну минуту, чтобы спиртовой раствор ослабил клей.

Используйте плоский конец пластикового инструмента, чтобы аккуратно приподнять аккумулятор.

Не пытайтесь с силой поддеть аккумулятор. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если в телефоне остался спиртовой раствор, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Используйте открытый прозрачный пластиковый язычок, чтобы отлепить аккумулятор от клея, удерживающего его в iPhone.

Будьте осторожны, не тяните пластиковый язычок слишком сильно — он может очень легко порваться.

Снимите аккумулятор.

Если ваш заменяющий аккумулятор поставлялся в пластиковом чехле, снимите его перед установкой, оттянув от гибкого кабеля.

Если кабель нового аккумулятора не согнут, аккуратно сформируйте изгиб кабеля перед установкой аккумулятора в телефон.

При установке нового аккумулятора временно подключите разъём аккумулятора к телефону, чтобы убедиться в правильном расположении. Как только аккумулятор будет зафиксирован клеем, отключите разъём аккумулятора.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить диагностику.

Снимите следующие винты, фиксирующие крышку кабеля разъёма док-станции на плате:

Один винт Phillips 1,5 мм

Один винт Phillips 1,2 мм

Снимите металлическую крышку кабеля разъёма док-станции.

Используйте край пластикового инструмента для открытия, чтобы поддеть кабель док-станции из его гнезда на плате.

Отлепите кабель разъёма док-станции от клея, прикрепляющего его к плате и боковой части корпуса динамика.

Используйте край пластикового инструмента для открытия, чтобы поддеть кабель сотовой антенны из его гнезда на плате.

Выведите кабель сотовой антенны из-под металлических фиксаторов, прикреплённых к плате.

Осторожно обращайтесь с внешним пластиковым кольцом, расположенным сверху блока вспышки задней камеры. Оно может быть легко смещено, если не снять его при разборке.

Для снятия внешнего пластикового кольца можно использовать пинцет, пластиковый инструмент для открытия или лопатку.

Удалите следующие четыре винта, крепящие крышку кабеля к плате:

Один винт Phillips 2.7 мм

Один винт Phillips 2.6 мм

Один винт Phillips 1.3 мм

Один винт Phillips 1.2 мм

Используйте край пластикового монтажного инструмента, чтобы выжать защёлки крышки кабеля из их пазов в экране ЭМИ на плате.

Поднимите крышку кабеля от края, ближайшего к верхней части, и снимите её с iPhone.

Используйте край пластикового монтажного инструмента, чтобы поддеть разъём задней камеры и отсоединить его от гнезда на плате.

Будьте осторожны, чтобы не оторвать компоненты вокруг платы при поддевании вверх.

Снимите заднюю камеру с iPhone.

Под задней камерой находится маленькая резиновая прокладка. Убедитесь, что она правильно установлена перед сборкой.

Используйте инструмент для извлечения SIM-карты или скрепку, чтобы извлечь SIM-карту и её лоток.

Для этого может потребоваться значительное усилие.

Снимите SIM-карту и её лоток.

Снимите пять кабелей в верхней части платы в следующем порядке:

Кабель разъёма для наушников/кнопок громкости

Кабель передней камеры

Кабель дигитайзера

Кабель данных дисплея

Кабель кнопки питания (расположен под кабелем разъёма для наушников/кнопок громкости, как показано на второй фотографии.)

Чтобы отсоединить кабели, используйте край пластикового монтажного инструмента, чтобы аккуратно приподнять их разъёмы из гнезд на плате.

Будьте осторожны, чтобы не повредить мелкие и хрупкие поверхностно-монтируемые компоненты при отключении кабелей.

Удалите винт Phillips 1.5 мм, крепящий заземляющий зажим к плате рядом с разъёмом наушников.

Используйте наконечник лопатки, чтобы поддеть небольшой заземляющий зажим и приподнять его с платы.

Аккуратно захватите заземляющий зажим и снимите его с iPhone.

Перед сборкой убедитесь, что все металлические контактные поверхности заземляющего зажима (не контактные половины разъёмов) очищены с помощью обезжиривателя, например Windex или изопропилового спирта. Масла с пальцев могут вызвать проблемы с заземлением.

Удалите стоечный винт 4.8 мм рядом с разъёмом наушников.

Стоечные винты лучше всего удалять с помощью отвёртки или бита для стоечных винтов.

В крайнем случае можно использовать маленькую плоскую отвёртку — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Используйте край пластикового монтажного инструмента, чтобы отсоединить Wi‑Fi антенну от платы.

Если присутствует, оторвите кусочек чёрной ленты, закрывающий скрытый винт рядом с кнопкой питания.

Удалите винт Phillips 2.6 мм, крепящий плату рядом с кнопкой питания.

Будьте осторожны при удалении этого винта и при отсоединении удерживаемого им контакта питания; контактная лапка отпадёт вместе с винтом.

Обратите внимание на маленькую резиновую буферную прокладку под кабелями экрана и дигитайзера (отсоединёнными сверху над Q‑кодом). Эта прокладка может оторваться от платы при её извлечении или прилипнуть к кабелям и оторваться позже.

Удалите следующие винты, крепящие плату к корпусу:

Один винт Phillips 2.5 мм рядом с мотором вибрации

Один винт Phillips 2.4 мм

Одна стоечная опора 3.6 мм вдоль стороны платы, ближайшей к отверстию для батареи.

Используйте бит для стоечных винтов и держатель, чтобы удалить единственный стоечный винт 3.6 мм.

В крайнем случае можно использовать маленькую плоскую отвёртку — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Аккуратно приподнимите плату с конца, ближайшего к корпусу динамика, и сдвиньте её в сторону от верхнего края iPhone.

Извлеките плату.

Перед сборкой убедитесь, что все металлические контактные поверхности на плате (не контактные половины разъёмов) очищены с помощью обезжиривателя, например Windex или изопропилового спирта. Масла с пальцев могут вызвать проблемы с заземлением.

На верхнем крае платы, где через корпус проходят кабели дигитайзера и экрана, находится маленькая резиновая буферная прокладка. Она защищает кабели при их изгибе над верхним краем платы. Эта прокладка может прилипнуть к кабелям или оторваться от платы при извлечении. Просмотрите шаг 22 для дополнительных сведений.

Обязательно не потеряйте маленькую заземляющую лапку для задней камеры возле кнопки питания. Эта лапка лежит на поверхности платы, закреплена винтом и прикрыта клеевой чёрной пластиковой лентой.

Используйте край пластикового монтажного инструмента, чтобы аккуратно поддеть металлическую планку крепления передней камеры и отнять её от корпуса iPhone.

Снимите планку крепления передней камеры.

Снимите переднюю камеру.

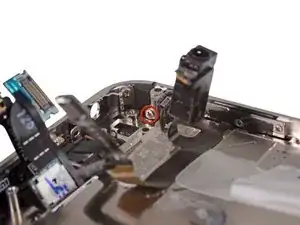

Удалите винт Phillips 2,4 мм рядом с разъёмом для наушников.

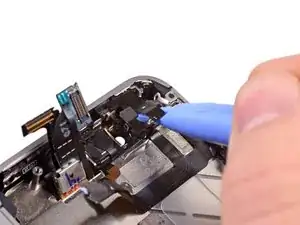

Используйте край пластикового инструмента для вскрытия, чтобы оторвать верхнюю антенну от разъёма для наушников.

Снимите верхнюю антенну с iPhone пинцетом.

Перед сборкой обязательно очистите металлическую контактную поверхность верхней антенны (не контакты разъёма) обезжиривателем, например стеклоочистителем или изопропиловым спиртом. Жиры с пальцев могут вызвать помехи беспроводной связи.

На этом этапе будьте осторожны и не удаляйте разъём для наушников, не отделив сначала верхний микрофон от задней крышки, так как они соединены хрупким гибким шлейфом.

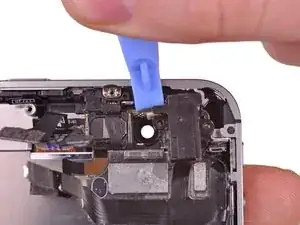

Используйте пластиковый инструмент для вскрытия, чтобы начать поддевать разъём для наушников и вывести его из гнезда в задней крышке.

Затем используйте инструмент для вскрытия, чтобы аккуратно оторвать микрофон от клея, фиксирующего его на верхней части задней крышки.

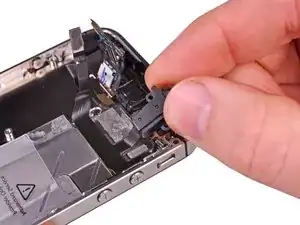

Снимите узел разъёма для наушников с задней крышки, стараясь не порвать гибкий кабель микрофона.

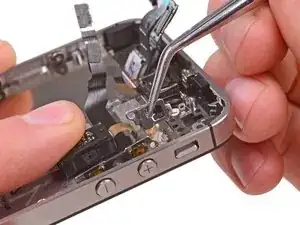

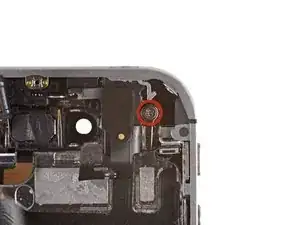

Удалите винт Phillips 1,6 мм, крепящий кронштейн переключателя без звука к корпусу.

Удалите четыре винта Phillips 1,5 мм, крепящие кронштейны кнопок громкости и переключателя без звука к корпусу.

Пинцетом аккуратно оттяните кронштейн переключателя без звука от корпуса.

Осторожно отлейте кабели разъёма для наушников/кнопок громкости от клея, фиксирующего их к задней крышке.

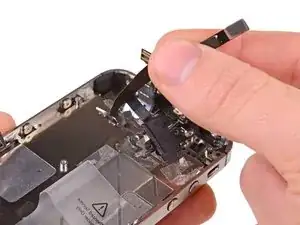

Снимите собранный кабель разъёма для наушников с iPhone.

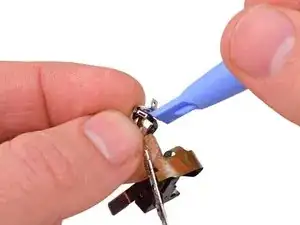

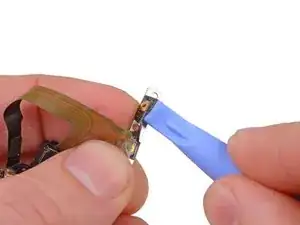

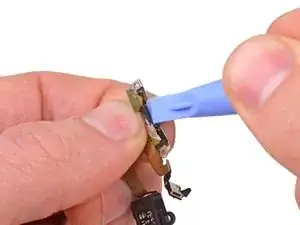

Если вы заменяете кабель разъёма для наушников, используйте край пластикового инструмента для вскрытия, чтобы снять стальные кронштейны кнопок громкости и переключателя без звука.

Перенесите эти стальные кронштейны на новый кабель разъёма для наушников.

Кабель разъёма для наушников остаётся.
