Замена батареи HTC One X

Вставьте булавку для одежды или другой тонкий предмет в небольшое отверстие рядом с лотком SIM-карты, чтобы извлечь SIM-карту.

Лоток SIM-карты находится в верхней части задней панели.

С помощью пластикового инструмента для вскрытия осторожно отделите дисплейную панель от задней панели.

Сборка дисплея посадочная и поэтому удаление должно выполняться аккуратно, с равномерным постоянным усилием по нижним углам и бокам панели. Обратите внимание, что верхняя часть телефона находится под панелью и не выйдет наружу.

Если ваш дисплей треснул, проявляйте повышенную осторожность при отделении дисплея от задней панели, чтобы предотвратить дальнейшее разрушение.

Отложите заднюю панель в сторону.

Снимите пять винтов в верхней части панели с помощью крестовой отвертки.

Два винта Philips 2.05 мм

Три винта Philips 2.44 мм

Также удалите винты с гарантийными наклейками.

После удаления винтов аккуратно снимите пластиковую крышку с помощью пластикового инструмента для вскрытия, отстегнув края от передней панели.

После разборки устройства гарантия перестанет действовать.

Снимите два винта в правом нижнем углу передней панели с помощью крестовой отвертки, как показано на изображении.

Два винта Philips 3.35 мм

С помощью пинцета отсоедините антенну от платы логики и от плат печатной платы.

Удалите ленту, соединённую с материнской платой.

Снимите ленту, удерживающую батарею на месте.

Осторожно приподнимите батарею снизу с помощью пластикового инструмента для вскрытия.

Возможно, потребуется применить тепло, чтобы размягчить клей, удерживающий батарею.

Не извлекайте батарею полностью пока не выполнены следующие шаги

Теперь вы можете отсоединить гибкий кабель, удерживающий плату PCB. Осторожно откройте фиксаторы с помощью пинцета или пластикового инструмента и сдвиньте гибкий кабель пинцетом.

После отделения снимите и отложите в сторону плату PCB.

Поместите батарею обратно в её исходное положение после снятия платы PCB.

С помощью пинцета отключите гибкие кабели кнопки питания.

Отключите гибкий кабель регулировки громкости, открыв фиксатор и вытянув кабель пинцетом.

Отключите гибкий кабель сенсорного экрана

Если вы ремонтируете механические кнопки, пропустите шаг 7.

Аналогичным образом отключите оставшиеся два гибких кабеля перед полным снятием платы логики.

Теперь вы можете безопасно снять плату.

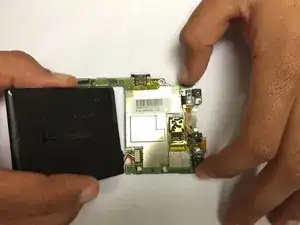

Держите батарею перпендикулярно плате логики и просто потяните её, чтобы извлечь.

Теперь можно подключить новую батарею.
