Замена аккумулятора HTC One X
Замена аккумулятора этого телефона — непростая процедура. Мы проведём Вас по шагам разборки телефона и замены аккумулятора.
Видеоинструкция посвящена замене ЖК-дисплея и сенсорного экрана, но Вы можете следовать ей до момента, когда основная плата и аккумулятор отделяются от рамы дисплея.
Пожалуйста, ПОДПИШИТЕСЬ на мой канал ツ
Шаг 1

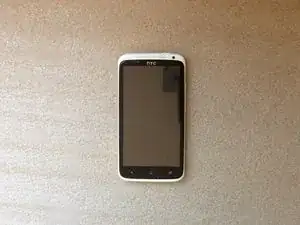

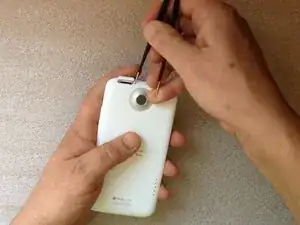

Выключите телефон.

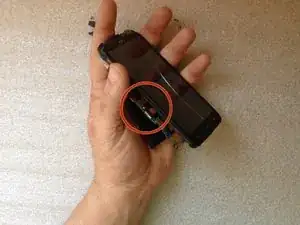

Извлеките лоток для SIM-карты.

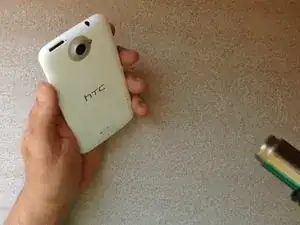

Задняя крышка приклеена к корпусу с помощью клейкой ленты.
Полезно применить нагрев, чтобы ослабить клей — это значительно упростит снятие.
Шаг 2

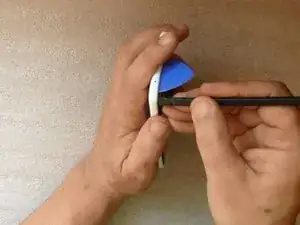

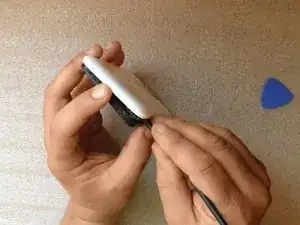

Начните открывать с нижней стороны.

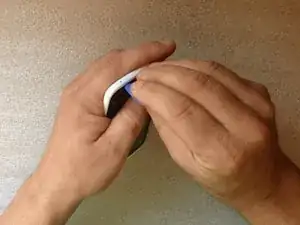

Для отделения задней крышки используйте только пластиковые инструменты.
Шаг 3

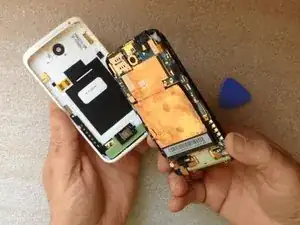

Снимите сборку дисплея с корпуса телефона.
Шаг 4

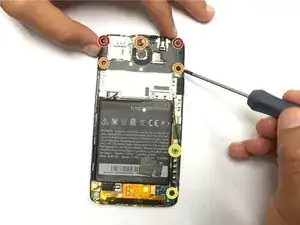

Выверните семь винтов Phillips #0 в верхней части панели:
Два винта 2.05 мм
Три винта 2.44 мм
Два винта 3.35 мм

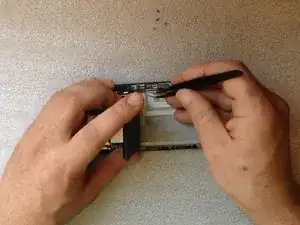

После удаления винтов аккуратно снимите пластиковую крышку пластиковым инструментом для вскрытия, чтобы отстегнуть кромки от фронтальной панели.
Шаг 5

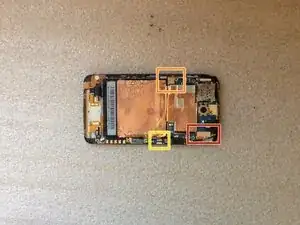

Отключите по очереди:
шлейф сенсорного экрана
шлейф кнопок громкости и микрофона
шлейф док-коннектора

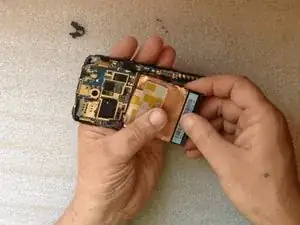

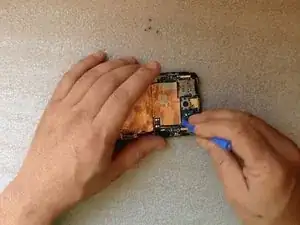

Аккуратно вставьте пластиковый инструмент под аккумулятор и подденьте его, чтобы оторвать от клея. Избегайте сгибания аккумулятора.
Будьте осторожны, под аккумулятором расположены шлейфы. На последней фотографии этого шага видно шлейфы и место, где находится клейкая лента.
Теперь можно отсоединить шлейф дока.
Шаг 6

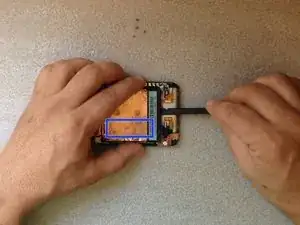

Кусок медной ленты закрывает аккумулятор и экранирующую пластину на материнской плате.
Осторожно подденьте экранирующую пластину в верхней части телефона в направлении аккумулятора.
Аккуратно снимите медную ленту с аккумулятора и сохраните её для переноса на новый аккумулятор.
Шаг 7

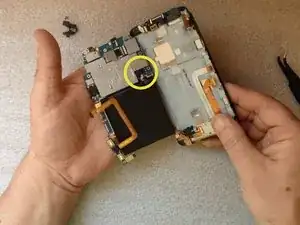

Приподнимите материнскую плату немного, чтобы отключить два шлейфа:
шлейф ЖК-дисплея
шлейф кнопок навигации
Отключите шлейф кнопки включения в верхней части телефона
Теперь материнская плата и аккумулятор свободны.
Отключите аккумулятор — устройство готово к установке нового аккумулятора.
Шаг 8
Аккумуляторный блок — 3.7 VDC, 1800 mAh,
.
Вам удалось выполнить операцию?
Пожалуйста, ПОДПИШИТЕСЬ на мой канал ツ
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
