Замена громкоговорителя iPhone 16 Plus

Разрядите аккумулятор телефона ниже 25%, так как заряженная литий‑ионная батарея представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок регулировки громкости и проведите для выключения питания телефона.

Если экран или заднее стекло сильно треснули, наклейте полоски упаковочной ленты внахлест по стеклу, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть ровная область, достаточная для присоски.

Если вставлять инструмент слишком глубоко, пластиковая лопатка может повредить устройство. Выполните этот шаг, чтобы разметить лопатку и избежать повреждений.

Отмерьте 3 мм от конца и отметьте лопатку перманентным маркером.

Вы также можете разметить другие углы лопатки другими расстояниями.

В качестве альтернативы приклейте монету к лопатке на расстоянии 3 мм от конца.

Используйте отвертку P2 pentalobe, чтобы выкрутить два винта длиной 7,7 мм по обеим сторонам порта USB‑C.

Приложите нагретый iOpener к нижнему краю заднего стекла на две минуты.

В качестве альтернативы можно использовать фен или тепловую пушку, нагревая нижний край заднего стекла до состояния, когда он станет горячим на ощупь.

Будьте осторожны, не перегревайте телефон — аккумулятор чувствителен к воздействию высокой температуры.

Прикрепите присоску к нижнему краю заднего стекла, над портом USB‑C.

Ровно и сильно потяните за ручку вверх, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик лопатки в получившийся зазор.

Когда вы будете разрезать клей, фиксирующий заднее стекло, будьте осторожны в следующих зонах:

Рядом с кнопкой увеличения громкости находится тонкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте лопатку в эту область, чтобы не перерезать кабель.

Вокруг периметра телефона находятся несколько пружинных контактов. Особенно внимательно следите за тем, чтобы не вставлять лопатку глубже рекомендованного на каждом этапе, чтобы не согнуть эти контакты.

Не вставляйте лопатку глубже, чем 5 мм в нижнем крае, чтобы не повредить пружинные контакты.

Проводите лопаткой взад‑вперед вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку, вставленную в нижний правый угол, чтобы клей не склеился снова.

Приложите нагретый iOpener к правому краю заднего стекла на две минуты.

При использовании фена или тепловой пушки нагрейте заднее стекло до состояния, когда оно станет горячим на ощупь.

Не вставляйте лопатку глубже, чем 5 мм вдоль правого края, чтобы не повредить пружинные контакты и гибкий кабель.

Проведите лопаткой вокруг нижнего правого угла и поднимите её наполовину вдоль правого края, либо до упора в защёлку, фиксирующую заднее стекло.

Не разрезайте вблизи кнопок регулировки громкости, чтобы не повредить кабель беспроводной зарядки/вспышки.

Оставьте лопатку вставленной, чтобы клей не склеился снова.

Приложите нагретый iOpener к левому краю заднего стекла на две минуты.

При использовании фена или тепловой пушки нагревайте до состояния, когда стекло станет горячим на ощупь.

Не вставляйте лопатку глубже, чем 5 мм вдоль левого края, чтобы не повредить пружинный контакт.

Вставьте вторую лопатку в нижний край.

Проведите вторую лопатку вокруг нижнего левого угла и вдоль левого края экрана, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки отпускают по мере прохождения.

Оставьте эту лопатку вставленной в верхнем левом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхнему краю заднего стекла, под углом так, чтобы охватить кнопки регулировки громкости, в течение двух минут.

При использовании фена или тепловой пушки нагревайте до состояния, когда поверхность станет горячей на ощупь.

Не вставляйте лезвие глубже, чем 3 мм вдоль верхнего края, чтобы не повредить пружинные контакты.

Проведите монтажной лопаткой по верхнему краю и вокруг верхнего правого угла до кнопки увеличения громкости, чтобы разделить клей.

Вы должны слышать и ощущать щелчки, когда отпускаются два верхних защелкивающихся крепления.

Не пытайтесь полностью снять заднее стекло — оно всё ещё подключено тонким шлейфом. Выполните следующие шаги, чтобы снять его безопасно.

Если заднее стекло не открывается легко, не применяйте силу — пройдитесь лопаткой по периметру, чтобы проверить пропущенные участки клея или застрявшие защелки.

Возможно, потребуется слегка приподнять заднее стекло перед тем, как открыть его, чтобы полностью освободить защелки.

Аккуратно откройте заднее стекло в сторону кнопок громкости.

Поддержите заднее стекло чистым прочным предметом, например небольшой коробкой, чтобы не нагружать шлейф.

Уберите монтажные лопатки.

Используйте трёхгранную отвертку Y000, чтобы выкрутить два винта длиной 1.3 мм, фиксирующие крышку среднего разъёма.

Будьте осторожны, чтобы не проколоть и не помять аккумулятор на этом шаге.

Используйте пинцет с тупыми концами или пальцы, чтобы сдвинуть крышку в сторону левого края телефона и освободить её крючок из паза на логической плате.

Снимите крышку.

Используйте острый конец лопатки, чтобы приподнять и отсоединить штекер датчика беспроводной зарядки.

Снимите заднее стекло с рамки и удалите его.

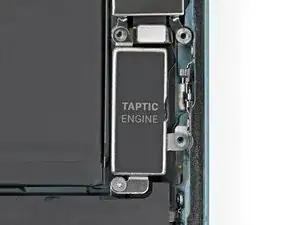

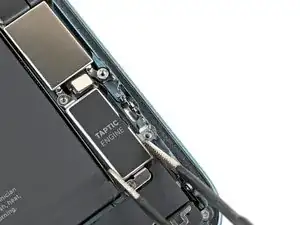

Используйте крестовую отвертку, чтобы выкрутить три винта, фиксирующие кронштейн Taptic Engine:

Два винта длиной 1.9 мм

Один винт длиной 2.1 мм

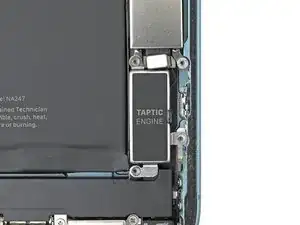

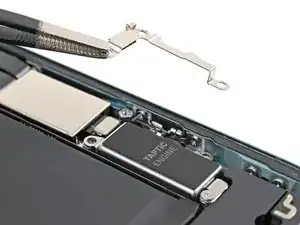

Используйте пинцет или пальцы, чтобы снять кронштейн Taptic Engine.

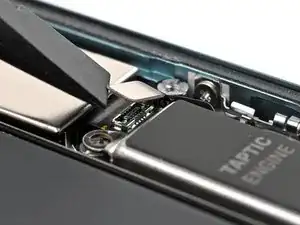

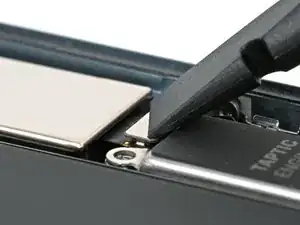

Используйте плоский конец лопатки, чтобы приподнять и отсоединить штекер Taptic Engine.

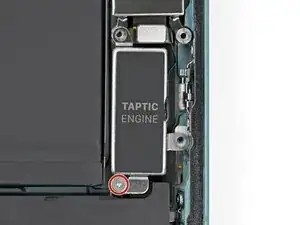

Используйте крестовую отвертку, чтобы выкрутить винт длиной 1.8 мм, фиксирующий Taptic Engine.

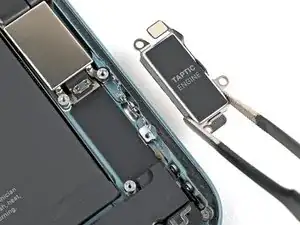

Используйте пинцет с тупыми концами или пальцы, чтобы подобрать и снять Taptic Engine.

Будьте осторожны, чтобы не проколоть и не помять аккумулятор отверткой.

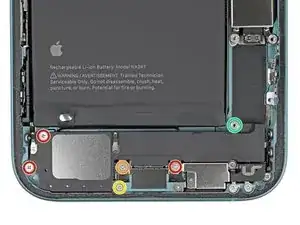

Используйте крестовую отвертку, чтобы удалить четыре винта, фиксирующие громкоговоритель:

Три винта длиной 1.5 мм

Один винт длиной 3.0 мм

Используйте трёхгранную отвертку Y000, чтобы удалить винт длиной 1.3 мм, фиксирующий контакт заземления и громкоговоритель.

Используйте отвертку для стоек, чтобы удалить винт длиной 3.4 мм, фиксирующий громкоговоритель.

Если у вас нет отвертки для стоек, можно использовать тонкую плоскую отвертку — но будьте осторожны, чтобы не сорвать неглубокие надрезы в головках винтов.

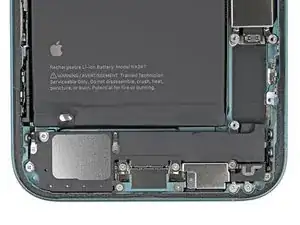

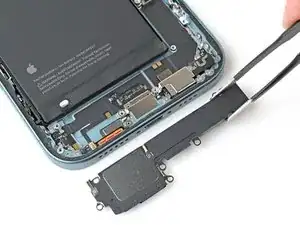

Возьмите громкоговоритель и извлеките его.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать iPhone обратно.

Некоторые фотографии сборки сделаны на iPhone 16 non‑Plus, который может выглядеть немного иначе. Процедура верна.

Убедитесь, что оранжевая прокладка динамика полностью размещена в своём пазу в рамке.

Выровняйте громкоговоритель по его стойкам и установите его в углубление.

Будьте осторожны, чтобы не сместить оранжевую прокладку динамика во время установки.

Используйте крестовую отвертку, чтобы установить четыре винта, фиксирующие громкоговоритель:

Три винта длиной 1.5 мм

Один винт длиной 3.0 мм

Используйте трёхгранную отвертку Y000, чтобы установить винт длиной 1.3 мм, фиксирующий контакт заземления и громкоговоритель.

Используйте отвертку для стоек, чтобы установить винт длиной 3.4 мм, фиксирующий громкоговоритель.

Если у вас нет отвертки для стоек, можно использовать тонкую плоскую отвертку — но будьте осторожны, чтобы не сорвать неглубокие надрезы в головках винтов.

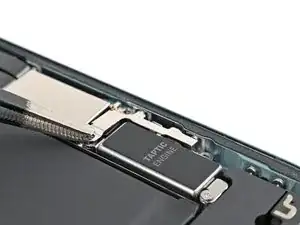

Используйте пинцет с тупым концом или пальцы, чтобы совместить Taptic Engine с его направляющими винтов и установить его в рамку.

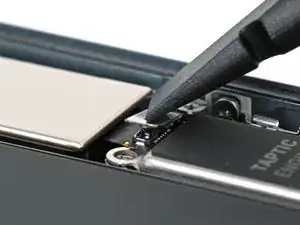

Подключите пресс-коннектор Taptic Engine пальцем или лопаткой.

Чтобы заново прикрепить такие же пресс-коннекторы, аккуратно совместите и прижмите одну сторону, затем другую, пока не щелкнет. Не пытайтесь силой вставить коннектор — если возникают трудности, переставьте его и попробуйте снова.

Используйте крестовую отвертку, чтобы установить винт 1.8 мм, фиксирующий Taptic Engine.

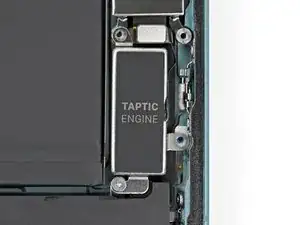

Совместите кронштейн Taptic Engine с отверстиями для винтов и установите его на место.

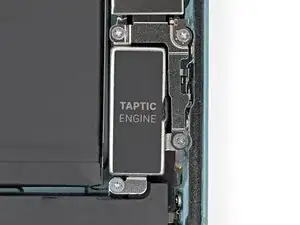

Используйте крестовую отвертку, чтобы установить три винта, фиксирующие кронштейн Taptic Engine:

Два винта длиной 1.9 мм

Один винт длиной 2.1 мм

Будьте осторожны, чтобы не повредить пружинные контакты при очистке рамки.

Это хорошее место для проверки ремонта перед закрытием телефона. Подключите аккумулятор и заднее стекло, включите телефон и убедитесь, что он работает как положено. Затем выключите его, отключите аккумулятор и заднее стекло и продолжайте сборку.

Оставшийся на телефоне клей трудно удалить и он оставляет следы. Если возникают трудности с удалением клея, подавайте тепло с помощью фена или теплового пистолета.

Используйте остроконечный конец лопатки, чтобы прижать и свернуть клей, пока его не получится захватить пинцетом.

Используйте пинцет, чтобы снять клей с телефона.

Повторяйте предыдущий шаг и этот шаг, пока весь клей не будет удалён.

Любые остатки клея ухудшат герметичность iPhone. Тщательно очистите рамку.

Обмотайте кончик лопатки микрофиброй или безворсовой тканью и нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) на ткань.

Протирайте в одном направлении по периметру рамки, чтобы удалить остатки клея.

Подождите несколько минут перед продолжением, чтобы испарился излишек спирта.

Если Вы не используете повторно заднее стекло, пропустите этот шаг.

Нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) на микрофибру или безворсовую ткань и протрите по периметру заднего стекла, чтобы подготовить поверхность к новой ленте-адгезиву.

Если какие-либо защёлки на заднем стекле погнуты, аккуратно выровняйте их пальцами.

Ориентируйте заменяемую ленту-адгезив по рамке так, чтобы большая синяя подложка оказалась снизу, а ярлык для отрыва — в правом нижнем углу.

Цвет подложки и расположение ярлыка для отрыва на вашей ленте может отличаться.

Используйте такие элементы, как вырез под камеру и выемки по краям, чтобы убедиться, что лента ориентирована правильно.

Потяните за ярлык, чтобы начать отрывать нижнюю защитную подложку от ленты, но не снимайте подложку полностью.

После прижатия ленты-адгезива её нельзя будет переставить — придётся удалить и начинать заново с новой ленты.

Отодвиньте синюю подложку в сторону и совместите ленту с нижним краем iPhone.

Вложите нижний край ленты в паз на рамке, убедившись, что пружинные контакты iPhone совпадают с вырезами в подложке.

Продолжайте отрывать верхнюю подложку от ленты, одновременно прижимая ленту по краям рамки iPhone.

Если Вы правильно совместили нижний край ленты, боковые и верхний края встанут на место идеально. Если лента смещена, удалите её и начните заново с новой ленты.

Если лента смещена и у Вас нет запасной, временно можно собрать iPhone и использовать его без ленты, но учтите, что водозащита iPhone будет нарушена до установки новой ленты.

Используйте плоский конец лопатки, чтобы прижать ленту по периметру рамки.

Будьте осторожны, чтобы не касаться пружинных контактов, выступающих через розовую подложку.

Используйте маленькую выемку в правом верхнем углу, чтобы снять розовую защитную подложку.

После снятия верхней подложки на клеевой ленте сверху должны находиться три узкие подложки с выемками для снятия у нижнего края.

Положение выемок на ваших подложках может отличаться.

Если вы не видите этих выемок, возможно, вы случайно сняли тонкие подложки на предыдущем шаге. Если клей чистый и правильно выровнен, можно продолжать — просто следите, чтобы ничего не касалось открытого клея, пока вы не будете готовы установить заднее стекло.

Подоприте заднее стекло вдоль правого края iPhone, используя коробку или другой прочный предмет, чтобы поддержать экран.

Используйте плоский конец лопатки или палец, чтобы подключить контакт пружинной катушки зарядки.

Используйте плоский конец лопатки или палец, чтобы подключить батарею.

Крышка разъёма имеет два крючка, которые защёлкиваются в пазы на плате.

Положите крышку разъёма на телефон так, чтобы крючки были немного левее своих пазов на плате.

Нажмите крышку разъёма пальцем вниз и вправо, пока оба крючка не войдут в пазы.

Используйте трёхлучевую отвертку Y000, чтобы установить два винта длиной 1 мм, фиксирующие среднюю крышку разъёма.

При снятии подложек на этом шаге клей полностью оголится. Следите, чтобы ничего не касалось открытого клея.

Используйте синие выемки, чтобы снять подложки с нижнего, левого и верхнего краёв iPhone. Не снимайте подложку вдоль правого края.

Не допуская касания заднего стекла клея, держите стекло над телефоном так, чтобы получить доступ к последней подложке вдоль правого края телефона.

Используйте пинцет или пальцы, чтобы снять последнюю подложку вдоль правого края телефона.

Держите заднее стекло над телефоном и совместите его с рамкой.

Опустите стекло прямо на рамку и надавите, пока защёлки не встанут на место.

Пройдитесь по периметру заднего стекла, чтобы зафиксировать все защёлки.

Чтобы помочь клею сцепиться, нагрейте кромки заднего стекла с помощью iOpener, фена или тепловой пушки до ощущения горячего на ощупь.

Плотно прижмите по периметру заднего стекла.

Если у вас есть струбцины для экрана, используйте их, чтобы усилить сцепление нового клея. В противном случае продолжайте читать для других способов закрепить заднее стекло.

Чтобы равномерно сжать iPhone и усилить сцепление заднего стекла с рамкой, нужно учесть выступ камеры.

Если у вас есть коробка, в которой шёл iPhone, возьмите крышку и положите её на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг для альтернативного метода.

Положите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры располагался в выемке.

Найдите предмет, примерно по размеру iPhone, но выше сторон коробки. Положите его поверх iPhone, затем добавьте несколько тяжёлых предметов.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. В идеале — на ночь.

Если у вас нет оригинальной коробки для iPhone, выполните следующие три шага для альтернативного метода равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Наклейте ленту на заднее стекло, чтобы защитить его поверхность.

Положите два слоя монет или других предметов аналогичной толщины на ленту вдоль краёв заднего стекла.

Равномерно распределите монеты и убедитесь, что их толщина по крайней мере равна выступу камеры.

Поставьте несколько книг или других тяжёлых предметов на iPhone.

Монеты могут оставить отпечаток на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. В идеале — на ночь.

Используйте пенталобовую отвертку P2, чтобы установить два винта длиной 7,7 мм по обе стороны от зарядного порта.
