Замена аккумулятора iPhone 16 Plus

Разрядите аккумулятор телефона ниже 25%, так как заряженный литий‑ионный аккумулятор представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости и сдвиньте для выключения питания телефона.

Если экран или заднее стекло сильно треснуты, наклейте полосы упаковочной ленты внахлёст, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть гладкая область, достаточная для присоски.

Если вставить слишком глубоко, медиатор для открытия может повредить устройство. Следуйте этому шагу, чтобы отметить медиатор и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора разными отрезками.

Альтернативно можно приклеить монету к медиатору на 3 мм от кончика.

Используйте отвёртку P2 pentalobe, чтобы удалить два винта длиной 7.7 мм по обе стороны от порта USB‑C.

Приложите нагретый iOpener к нижнему краю заднего стекла на две минуты.

В качестве альтернативы можно использовать фен или термофен, чтобы нагреть нижний край заднего стекла до состояния, когда он горячий на ощупь.

Будьте осторожны, не нагревайте телефон сильнее — аккумулятор чувствителен к повреждению от тепла.

Прикрепите присоску к нижнему краю заднего стекла, над портом USB‑C.

Потяните ручку вверх сильной, равномерной силой, чтобы создать щель между задним стеклом и рамкой.

Вставьте кончик медиатора в образовавшуюся щель.

При разрезании клея, удерживающего заднее стекло, в следующих шагах будьте внимательны в следующих местах:

Рядом с кнопкой увеличения громкости находится деликатный кабель, соединяющий заднее стекло с телефоном. Не вставляйте туда медиатор, чтобы не перерезать кабель.

По периметру телефона расположено несколько пружинных контактов. Будьте особенно осторожны, не вставляйте медиатор глубже рекомендованного в каждом шаге, чтобы не согнуть эти контакты.

Не вставляйте медиатор глубже, чем 5 мм на нижнем краю, чтобы не повредить пружинные контакты.

Проведите медиатором взад‑вперёд вдоль нижнего края, чтобы разъединить клей.

Оставьте медиатор вставленным в нижнем правом углу, чтобы клей не склеился повторно.

Приложите нагретый iOpener к правому краю заднего стекла на две минуты.

При использовании фена или термофена нагревайте заднее стекло до состояния, когда оно горячее на ощупь.

Не вставляйте медиатор глубже, чем 5 мм вдоль правого края, чтобы не повредить пружинные контакты и плоский кабель.

Проведите медиатором вокруг нижнего правого угла и введите его до половины вверх по правому краю, или до ощущения жёсткой остановки у защёлки, фиксирующей заднее стекло.

Не прорезайте возле кнопок громкости, чтобы не повредить кабель беспроводной зарядки/вспышки.

Оставьте этот медиатор вставленным, чтобы клей не склеился повторно.

Нанесите нагретый iOpener на левый край заднего стекла на две минуты.

При использовании фена или строительного фена нагревайте до ощущения горячего на ощупь.

Не вводите лопатку глубже, чем 5 мм вдоль левого края, чтобы не повредить пружинный контакт.

Вставьте вторую монтажную лопатку в нижний край.

Проведите вторую лопатку вокруг нижнего левого угла и вдоль левого края экрана, чтобы разъединить клей и отпустить металлические защёлки.

Вы услышите и почувствуете, как металлические защёлки отпускают по мере прохождения.

Оставьте эту лопатку вставленной в верхнем левом углу, чтобы клей снова не скрепился.

Нанесите нагретый iOpener на верхний край заднего стекла, под углом, чтобы охватить кнопки регулировки громкости, на две минуты.

При использовании фена или строительного фена нагревайте до ощущения горячего на ощупь.

Не вводите лопатку глубже, чем 3 мм вдоль верхнего края, чтобы не повредить пружинные контакты.

Проведите монтажной лопаткой по верхнему краю и вокруг верхнего правого угла до кнопки увеличения громкости, чтобы разъединить клей.

Вы должны услышать и почувствовать щелчки по мере освобождения двух верхних защёлок.

Не пытайтесь полностью снять заднее стекло пока — оно всё ещё подключено тонким ленточным кабелем. Следуйте следующим шагам, чтобы снять его безопасно.

Если заднее стекло не открывается легко, не применяйте силу — снова пройдитесь лопаткой по периметру, чтобы проверить пропущенные участки клея или застрявшие защёлки.

Возможно, потребуется слегка приподнять заднее стекло перед открытием, чтобы полностью освободить защёлки.

Осторожно откройте заднее стекло в направлении кнопок громкости.

Подоприте заднее стекло чистым прочным предметом, например небольшой коробкой, чтобы не натянуть кабель.

Уберите монтажные лопатки.

Используйте трёхзубый отвёртку Y000, чтобы выкрутить два винта длиной 1,3 мм, фиксирующие среднюю крышку разъёма.

Будьте осторожны, чтобы не вмять и не проколоть аккумулятор на этом этапе.

Используйте пинцет с притуплёнными концами или пальцы, чтобы сдвинуть крышку в сторону левого края телефона и освободить её крючок из посадочного места на плате.

Снимите крышку.

Используйте острый конец лопатки, чтобы поддеть и отсоединить пресс‑разъём катушки беспроводной зарядки.

Поднимите заднее стекло со стороны корпуса и снимите его.

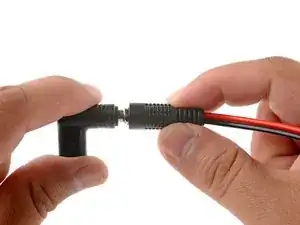

Подключите баррельный разъём VoltClip к USB‑C угловому адаптеру.

Пока не подключайте VoltClip к источнику питания. Незакреплённые крокодилы могут случайно коснуться друг друга и вызвать короткое замыкание.

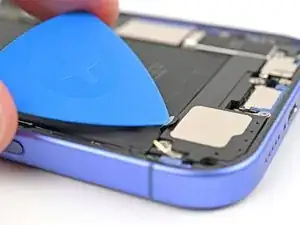

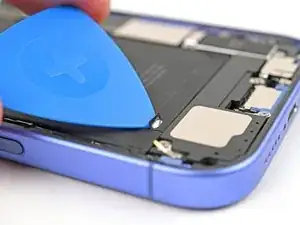

Используйте чистый ноготь или монтажную лопатку, чтобы приподнять серебряную язычок в нижнем крае аккумулятора.

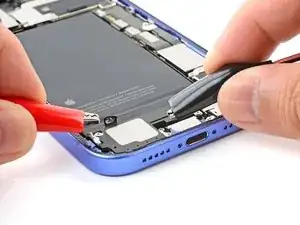

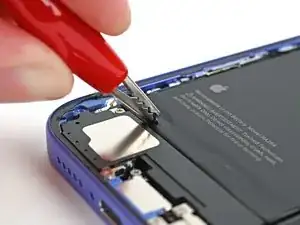

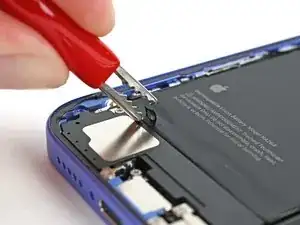

Прикрепите красный крокодил к серебряному язычку аккумулятора.

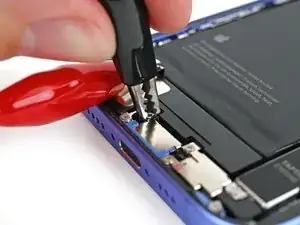

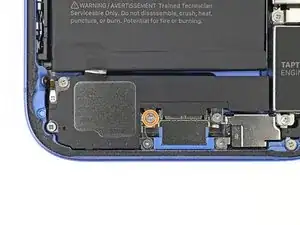

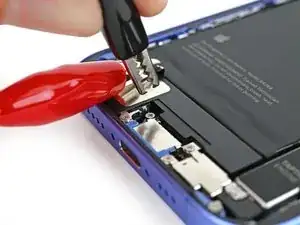

Прикрепите чёрный крокодил к заземляющему винту.

Убедитесь, что красный крокодил не касается посторонних металлических поверхностей.

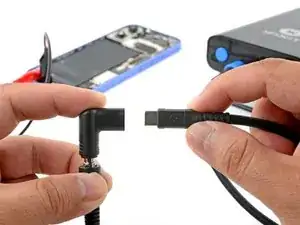

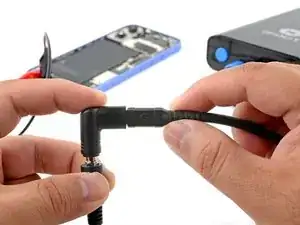

Подключите работающий кабель USB‑C к угловому адаптеру и подождите 90 секунд, чтобы клей ослаб.

Отключите кабель USB‑C от адаптера, затем отсоедините крокодилы.

К этому моменту клей должен быть полностью ослаблен. Если аккумулятор не поддаётся на этом шаге, повторно подключите VoltClip ещё на минуту и попробуйте снова.

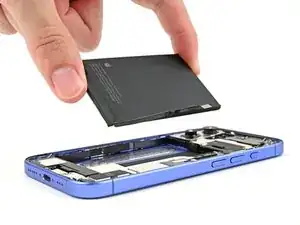

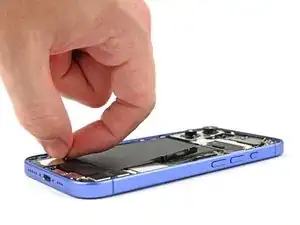

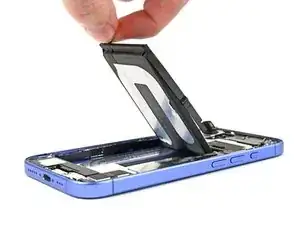

Схватите серебряную язычок и извлеките аккумулятор из корпуса.

В качестве альтернативы можно использовать присоску, чтобы вытащить аккумулятор. Если аккумулятор выходит не легко, не применяйте силу — снова подключите VoltClip на одну минуту.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать iPhone.

Некоторые фотографии сборки сделаны на iPhone 16 non‑Plus, который может выглядеть немного иначе. Процедура верна.

Используйте пинцет, чтобы оторвать большие куски оставшегося клея от аккумулятора с рамки iPhone.

Используйте фильтры для кофе или безворсовую ткань и спирт высокой концентрации (>90%) для удаления оставшегося клея от аккумулятора с рамки iPhone.

Если батарея поставлялась с уже установленным клеем, пропустите этот шаг и следующие четыре шага.

Положите старую батарею с клеем вверх рядом с новой батареей. Положите новую ленту на новую батарею, чтобы увидеть, как её нужно наклеить.

Ваша лента может выглядеть немного иначе или иметь другие подложки.

Если на стороне ленты, прилегающей к батарее, две подложки — снимите верхнюю подложку.

Если на стороне ленты, прилегающей к батарее, одна подложка — снимите её.

Держа старую батарею рядом, чтобы правильно сориентировать новую ленту, слегка прижмите новую ленту к новой батарее пальцем.

Сравните расположение новой ленты с расположением старой ленты.

Если нужно подровнять, аккуратно оторвите ленту и попробуйте снова.

Когда новая лента правильно выровнена и совпадает со старой, плотно прижмите её к батарее.

Если на стороне ленты, прилегающей к батарее, ещё осталась нижняя подложка, снимите её сейчас.

Положите ленту на батарею и прижмите её на место.

С помощью пальца оберните проводящую язычок к передней части батареи и прижмите её на место.

Отклейте подложку со стороны iPhone на ленте для батареи.

Держите батарею над местом в iPhone, но не опускайте её на место.

Чтобы убедиться, что батарея установлена правильно, используйте лопаточку или палец, чтобы подключить разъём питания батареи.

Подключив батарею, опустите её на место в iPhone.

Используйте пальцы, чтобы прижать батарею на место.

Используйте лопаточку или палец, чтобы отключить батарею и защитить iPhone в ходе дальнейшей сборки.

Будьте осторожны, чтобы не повредить контактные пружины при очистке рамки.

Это хорошая точка, чтобы проверить ремонт перед окончательным закрытием телефона. Подключите батарею и заднее стекло, включите телефон и убедитесь, что он работает как ожидается. Выключите, отключите батарею и заднее стекло и продолжите сборку.

Оставшийся клей на телефоне трудно удалить и он оставляет следы. Если у вас возникают трудности с удалением клея, примените тепло с помощью фена или тепловой пистолета.

Используйте заострённый конец лопаточки, чтобы прижать и скатать клей, пока вы не сможете ухватить его пинцетом.

Используйте пинцет, чтобы снять клей с телефона.

Повторяйте предыдущий шаг и этот шаг, пока весь клей не будет удалён.

Любые остатки смазки нарушат герметичность iPhone. Тщательно очистите рамку.

Намотайте микрофибру или безворсовую ткань на конец лопаточки и нанесите несколько капель спирта высокой концентрации (более 90%) на ткань.

Протирать в одном направлении по периметру рамки, чтобы удалить остатки клея.

Подождите несколько минут перед продолжением, чтобы лишний спирт испарился.

Если вы не собираетесь повторно использовать заднее стекло, пропустите этот шаг.

Капните несколько капель высококонцентрированного изопропилового спирта (более 90%) на микрофибру или бесворсовую ткань и протрите вокруг периметра заднего стекла, чтобы подготовить поверхность для нового клея.

Если какие‑либо защёлки на заднем стекле погнуты, аккуратно выпрямите их пальцами.

Разместите заменяющий клей на рамке так, чтобы большая синяя подложка была снизу, а язычок был в правом нижнем углу.

Цвет подложки и расположение язычков на вашем клее могут отличаться.

Используйте такие ориентиры, как вырез под камеру и выемки по краям, чтобы убедиться в правильной ориентации клея.

Потяните за язычок и начните снимать нижнюю подложку с клея, но не удаляйте подложку полностью.

После прижима клея на место его нельзя будет переместить — придётся снять и начать заново с новым клеем.

Удерживая синюю подложку в стороне, выровняйте клей по нижнему краю iPhone.

Уложите нижний край клея в его паз на рамке, убедившись, что пружинные контакты iPhone совпадают с вырезами в подложке.

Продолжайте снимать подложку с клея, одновременно прижимая клей по краям рамки iPhone.

Если вы правильно выровняли нижний край клея, боковые и верхний края лягут на свои места. Если клей смещён, снимите его и начните заново с новым клеем.

Если клей смещён и у вас нет запасного комплекта, можно временно собрать iPhone и использовать его без клея, но имейте в виду, что водонепроницаемость вашего iPhone будет нарушена, пока вы не установите новый клей.

Используйте плоский конец лопатки, чтобы прижать клей по периметру рамки.

Осторожно не прикасайтесь к пружинным контактам, торчащим через розовую подложку.

Используйте маленький язычок в правом верхнем углу, чтобы снять розовую подложку с клея.

После снятия верхней подложки должны остаться три узкие подложки поверх клея с язычками около нижнего края.

Положение ваших язычков может отличаться.

Если вы не видите эти язычки, возможно, вы случайно сняли тонкие подложки на предыдущем шаге. Если клей чистый и правильно выровнен, можно продолжать, но постарайтесь не прикасаться к открытой клеевой поверхности до установки заднего стекла.

Подоприте заднее стекло по правому краю iPhone, используя коробку или другой прочный предмет, чтобы поддержать экран.

Используйте плоский конец лопатки или палец, чтобы подключить нажимной разъём катушки беспроводной зарядки.

Используйте плоский конец лопатки или палец, чтобы подключить батарею.

Крышка разъёма имеет два крючка, которые заходят в пазы на плате.

Разместите крышку разъёма на телефоне так, чтобы крючки были слегка слева от своих пазов на плате.

Пальцем прижмите крышку разъёма вниз и вправо, пока оба крючка не войдут в свои пазы.

Используйте отвёртку три‑точка Y000, чтобы установить два винта длиной 1 мм, фиксирующие среднюю крышку разъёма.

При снятии подложек в этом шаге клей будет полностью открыт. Убедитесь, что ничто не касается открытого клея.

Снимите подложки с нижнего, левого и верхнего краёв iPhone, потянув за синие язычки. Не снимайте подложку вдоль правого края.

Не допуская контакта заднего стекла с клеем, удерживайте заднее стекло над телефоном так, чтобы можно было дотянуться до последней подложки вдоль правого края телефона.

С помощью пинцета или пальцев удалите последнюю подложку вдоль правого края телефона.

Удерживая заднее стекло над телефоном, выровняйте его по рамке.

Опустите стекло строго вниз на рамку и прижмите, пока защёлки не войдут в зацепление.

Прижмите вокруг периметра заднего стекла, чтобы защёлкнуть все фиксаторы.

Чтобы клей лучше схватился, нагрейте края заднего стекла с помощью iOpener, фена или термофена до состояния, когда оно будет горячим на ощупь.

Плотно прижмите по периметру заднее стекло.

Если у вас есть зажимы для экрана, используйте их, чтобы усилить сцепление нового клеевого слоя. Если нет — продолжайте читать для других способов закрепить заднее стекло.

Чтобы равномерно сжать iPhone и усилить сцепление заднего стекла с рамкой, необходимо учесть выступ камеры.

Если у вас есть коробка, в которой поставлялся iPhone, возьмите крышку и положите её на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг для альтернативного метода.

Положите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры разместился в углублении.

Найдите предмет, близкий по размеру к iPhone, но выше бортиков коробки. Поставьте его сверху на iPhone, сверху положите несколько тяжёлых предметов.

Оставьте грузы на месте минимум на тридцать минут. Чем легче предметы, тем дольше их следует держать. В идеале — оставить их на ночь.

Если у вас нет оригинальной коробки для iPhone, выполните следующие три шага для другого метода равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Наклейте ленту на заднее стекло, чтобы защитить его поверхность.

Положите два слоя монет или аналогичных по толщине предметов на ленту вдоль краёв заднего стекла.

Равномерно распределите монеты и убедитесь, что их общая толщина как минимум соответствует выступу камеры.

Насыпьте сверху несколько книг или других тяжёлых предметов на ваш iPhone.

Монеты могут оставить вмятину на нижнем предмете, поэтому не используйте что-либо ценное.

Оставьте грузы на месте минимум на тридцать минут. Чем легче предметы, тем дольше их следует держать. В идеале — оставить их на ночь.

Используйте отвёртку P2 pentalobe, чтобы установить два винта длиной 7,7 мм по обе стороны от разъёма зарядки.
