Замена микрофона iPhone 16 Plus

Дайте аккумулятору телефона разрядиться ниже 25%, так как заряженный литий‑ионный аккумулятор представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок регулировки громкости и сдвиньте для выключения питания телефона.

Если экран или заднее стекло сильно треснуты, наложите перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть ровная область, достаточная для присасывания присоски.

Если вставить инструмент слишком глубоко, медиатор для поддевания может повредить устройство. Следуйте этому шагу, чтобы пометить медиатор и предотвратить повреждение.

Отмерьте 3 мм от наконечника и отметьте медиатор перманентным маркером.

Вы также можете пометить другие углы медиатора разными измерениями.

В качестве альтернативы прикрепите монету к медиатору в 3 мм от наконечника с помощью ленты.

Используйте пенталобный отвёртку P2, чтобы удалить два винта длиной 7,7 мм по обе стороны от порта USB‑C.

Нанесите нагретый iOpener на нижний край заднего стекла в течение двух минут.

В качестве альтернативы вы можете использовать фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до состояния горячо на ощупь.

Будьте осторожны, чтобы не перегреть телефон — аккумулятор чувствителен к воздействию температуры.

Прикрепите присоску к нижнему краю заднего стекла, над портом USB‑C.

Резко и равномерно тяните за ручку вверх, чтобы создать зазор между задним стеклом и рамкой.

Вставьте наконечник медиатора в образовавшийся зазор.

При разрезании клея, крепящего заднее стекло в следующих шагах, соблюдайте осторожность в следующих местах:

Рядом с кнопкой увеличения громкости находится тонкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте медиатор в эту область, чтобы не перерезать кабель.

Вдоль периметра телефона расположены несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставлять медиатор глубже, чем указано в каждом шаге, во избежание изгиба этих контактов.

Не вставляйте медиатор глубже, чем 5 мм по нижнему краю, чтобы не повредить пружинные контакты.

Проведите медиатором взад‑вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте медиатор вставленным в правом нижнем углу, чтобы клей не слипся снова.

Нанесите нагретый iOpener на правый край заднего стекла в течение двух минут.

При использовании фена или тепловой пушки нагрейте заднее стекло до состояния горячо на ощупь.

Не вставляйте медиатор глубже, чем 5 мм вдоль правого края, чтобы не повредить пружинные контакты и плоский кабель.

Проведите медиатором вокруг нижнего правого угла и введите его наполовину вдоль правого края, либо до упора у защёлки, фиксирующей заднее стекло.

Не разрезайте клей рядом с кнопками громкости, чтобы не повредить кабель беспроводной зарядки/вспышки.

Оставьте этот медиатор вставленным, чтобы клей не слипся снова.

Нанесите нагретый iOpener на левый край заднего стекла в течение двух минут.

При использовании фена или тепловой пушки нагрейте до состояния горячо на ощупь.

Не вставляйте медиатор глубже, чем 5 мм вдоль левого края, чтобы не повредить пружинный контакт.

Вставьте второй медиатор в нижний край.

Проведите второй медиатор вокруг нижнего левого угла и вдоль левого края экрана, чтобы отделить клей и освободить металлические защёлки.

Вы услышите и почувствуете освобождение металлических защёлок по мере их прохождения.

Оставьте этот медиатор вставленным в верхнем левом углу, чтобы клей не слипся снова.

Приложите нагретый iOpener к верхнему краю заднего стекла под углом, чтобы захватить кнопки регулировки громкости, в течение двух минут.

При использовании фена или тепловой пушки нагревайте до состояния, когда поверхность будет горячей на ощупь.

Не вставляйте медиатор глубже 3 мм вдоль верхнего края, чтобы избежать повреждения пружинных контактов.

Проведите медиатором по верхнему краю и вокруг верхнего правого угла до кнопки увеличения громкости, чтобы отделить клей.

Вы должны слышать и ощущать щелчки по мере освобождения двух верхних защёлок.

Не пытайтесь полностью снимать заднее стекло — оно всё ещё подключено тонким шлейфом. Следуйте следующим шагам, чтобы снять его безопасно.

Если заднее стекло не откидывается легко, не применяйте силу — снова пройдитесь медиатором по периметру, чтобы проверить наличие пропущенных участков клея или застрявших защёлок.

Возможно, потребуется слегка приподнять заднее стекло перед откидыванием, чтобы полностью освободить защёлки.

Осторожно откиньте заднее стекло в сторону кнопок громкости.

Поддержите заднее стекло чистым, прочным предметом, например маленькой коробкой, чтобы не напрягать шлейф.

Удалите медиаторы.

Используйте трёхзубый отвёртку Y000, чтобы вынуть два винта длиной 1,3 мм, фиксирующие среднюю защитную планку разъёма.

Будьте осторожны, чтобы не вдавить и не проколоть аккумулятор на этом этапе.

Используйте пинцет с притуплённым носиком или пальцы, чтобы сдвинуть крышку в сторону левого края телефона и освободить её крючок из посадочного места на плате.

Снимите крышку.

С помощью острия лопатки подденьте и отсоедините контактное соединение катушки беспроводной зарядки.

Поднимите заднее стекло со рамки и снимите его.

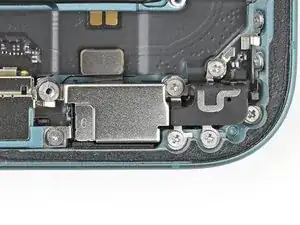

С помощью крестообразной отвёртки выньте три винта, фиксирующие кронштейн тактильного двигателя:

Два винта длиной 1.9 мм

Один винт длиной 2.1 мм

Используйте пинцет или пальцы, чтобы снять кронштейн тактильного двигателя.

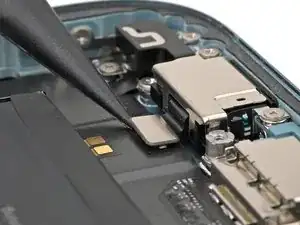

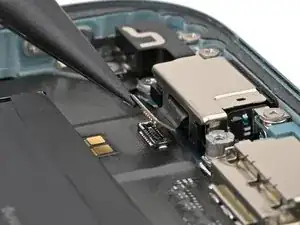

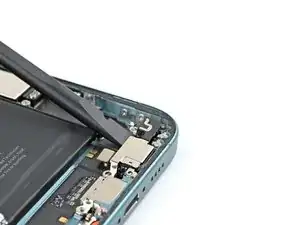

Используйте плоский конец лопатки, чтобы поддеть и отсоединить контакт тактильного двигателя.

Используйте крестообразную отвёртку, чтобы вынуть винт длиной 1.8 мм, фиксирующий тактильный двигатель.

Используйте пинцет с притуплённым носиком или пальцы, чтобы поднять и снять тактильный двигатель.

Будьте осторожны, чтобы не проколоть и не вдавить аккумулятор отвёрткой.

С помощью крестообразной отвёртки выньте четыре винта, фиксирующие динамик:

Три винта длиной 1.5 мм

Один винт длиной 3.0 мм

С помощью трёхзубой отвёртки Y000 выньте винт длиной 1.3 мм, фиксирующий контакт заземления и динамик.

С помощью отвёртки для стоек выньте винт длиной 3.4 мм, фиксирующий динамик.

Если у вас нет отвёртки для стоек, можно использовать тонкую отвёртку с плоским лезвием — но будьте осторожны, чтобы не сорвать мелкие керфы в головках винтов.

Возьмите динамик и извлеките его.

Кончиком лопатки подденьте и отсоедините контакт микрофона.

Не поддействуйте аккумулятор — при повреждении он может загореться.

Удалите четыре винта, фиксирующие микрофон:

Один стоечный винт длиной 3.3 мм

Один трёхзубый винт Y000 длиной 1.3 мм

Один крестообразный винт длиной 1.5 мм

Один крестообразный винт длиной 1.3 мм

Микрофон держится на прочном клее у нижнего края телефона.

Не поддействуйте аккумулятор — при повреждении он может загореться.

Вставьте плоский конец лопатки под верхний край микрофона и подденьте его вверх, пока не сможете схватить пальцами.

Если микрофон не поддаётся, попробуйте немного нагреть с помощью iOpener, фена или тепловой пушки. Нагревайте только до состояния слегка горячего на ощупь, так как аккумулятор чувствителен к нагреву.

Отклейте микрофон от клея, фиксирующего его на рамке, и снимите его.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать iPhone обратно.

Некоторые фотографии обратной сборки сделаны на iPhone 16 без обозначения Plus, он может выглядеть немного иначе. Процедура верна.

Отделите новую клейкую ленту от её белой защитной подложки, оставив синюю подложку на месте.

Не приклеивайте клей к микрофону пока.

Как только клей приклеится к микрофону, его нельзя будет снять и повторно использовать. Убедитесь в идеальном выравнивании перед фиксацией.

Совместите два отверстия в клеевой ленте с тремя отверстиями в микрофоне и приклейте его на место.

С помощью пинцета или пальцев снимите синюю пластиковую подложку.

Совместите микрофон с его отверстиями для винтов и установите его в рамку.

После точного выравнивания прижмите микрофон к нижнему краю рамки.

Частично установите (не затягивая окончательно) четыре винта, фиксирующих микрофон:

Один винт‑стойка длиной 3.3 мм

Один три‑точечный винт Y000 длиной 1.3 мм

Один крестообразный винт длиной 1.5 мм

Один крестообразный винт длиной 1.3 мм

Прижмите микрофон к нижней части рамки на 15 секунд, чтобы сжать клей.

Полностью затяните четыре винта, фиксирующие микрофон в рамке:

Два крестообразных винта

Один три‑точечный винт Y000

Один винт‑стойка

Используйте плоский конец лопатки, чтобы подключить поджимающий коннектор микрофона.

Убедитесь, что оранжевая прокладка динамика полностью находится в желобе рамки.

Совместите динамик с его стойками для винтов и установите его в гнездо.

Будьте осторожны, чтобы не сдвинуть оранжевую прокладку динамика при установке.

Используйте крестообразную отвертку, чтобы установить четыре винта, фиксирующие динамик:

Три винта длиной 1.5 мм

Один винт длиной 3.0 мм

Используйте три‑точечную отвертку Y000, чтобы установить винт длиной 1.3 мм, фиксирующий контакт заземления и динамик.

Используйте отвертку для винтов‑стоек, чтобы установить винт длиной 3.4 мм, фиксирующий динамик.

Если у вас нет отвертки для стоек, можно использовать тонкую плоскую отвертку — но будьте осторожны, чтобы не сорвать неглубокие насечки в головках винтов.

Используйте пинцет с притуплёнными концами или пальцы, чтобы совместить Taptic Engine со стойками для винтов и установить его в рамку.

Используйте палец или лопатку, чтобы подключить поджимающий коннектор Taptic Engine.

Чтобы заново подсоединить такие поджимающие коннекторы, аккуратно совместите и нажмите с одной стороны, затем с другой, пока не щелкнет. Не пытайтесь силой вставить коннектор — если возникают сложности, отрегулируйте положение и попробуйте снова.

Используйте крестообразную отвертку, чтобы установить винт длиной 1.8 мм, фиксирующий Taptic Engine.

Совместите кронштейн Taptic Engine с его отверстиями для винтов и установите его на место.

Используйте крестообразную отвертку, чтобы установить три винта, фиксирующие кронштейн Taptic Engine:

Два винта длиной 1.9 мм

Один винт длиной 2.1 мм

Будьте осторожны, чтобы не повредить какие‑либо пружинные контакты при очистке рамки.

Теперь хорошее время проверить ремонт перед окончательной сборкой. Подключите батарею и заднюю панель, включите телефон и убедитесь, что он работает как ожидалось. Выключите устройство, отключите батарею и заднюю панель и продолжайте сборку.

Оставшийся клей на телефоне трудно удалить и он оставляет следы. Если вам трудно снять клей, примените тепло с помощью фена или тепловой пушки.

Используйте заострённый конец лопатки, чтобы надавливать и скатывать клей, пока не сможете захватить его пинцетом.

Используйте пинцет, чтобы снять клей с телефона.

Повторяйте предыдущий шаг и этот шаг, пока весь клей не будет удалён.

Любые остатки загрязнений нарушат герметичность вашего iPhone. Тщательно очистите рамку.

Наденьте микрофибровую или безворсовую салфетку на острие лопатки и нанесите на салфетку несколько капель изопропилового спирта высокой концентрации (более 90%).

Протирайте в одном направлении вдоль периметра рамки, чтобы удалить остатки клея.

Подождите несколько минут перед продолжением, чтобы лишний спирт испарился.

Если вы не собираетесь повторно использовать заднее стекло, пропустите этот шаг.

Нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) на микрофибровую или безворсовую салфетку и протрите по периметру заднего стекла, чтобы подготовить поверхность под новый клей.

Если какие-либо защёлки на заднем стекле согнуты, аккуратно выпрямите их пальцами.

Ориентируйте новую клейкую ленту над рамкой так, чтобы большая синяя подложка была снизу, а язычок для снятия находился в правом нижнем углу.

Цвет подложки и расположение язычков на вашей ленте могут отличаться.

Используйте такие элементы, как вырез для камеры и выемки по краям, чтобы убедиться, что лента ориентирована правильно.

Возьмитесь за язычок и начните отрывать нижнюю подложку от клея, начиная снизу, но не снимайте подложку полностью.

После прижатия ленты на место её невозможно будет сдвинуть — придётся снимать и начинать заново с новой ленты.

Оттяните синюю подложку в сторону и выровняйте ленту по нижнему краю iPhone.

Вставьте нижний край ленты в паз на рамке, убедившись, что контактные пружины iPhone совмещены с вырезами в подложке.

Продолжайте снимать подложку с клея, одновременно прижимая ленту по краям рамки iPhone.

Если вы правильно выровняли нижний край, боковые и верхний края ленты лягут на свои места. Если лента смещена, снимите её и начните заново с новой ленты.

Если лента смещена, а у вас нет запасной, можно временно собрать iPhone и использовать его без клея, но учитывайте, что водозащищённость iPhone будет нарушена до установки новой ленты.

Используйте плоский конец лопатки, чтобы прижать ленту по периметру рамки.

Осторожно: не касайтесь контактных пружин, выступающих через розовую подложку.

Возьмитесь за маленький язычок в правом верхнем углу и снимите розовую подложку с клея.

После снятия верхней подложки сверху клея должны находиться три узкие подложки с язычками у нижнего края.

Позиции ваших язычков могут отличаться.

Если вы не видите эти язычки, возможно, вы случайно удалили тонкие подложки на предыдущем шаге. Если лента чистая и правильно выровнена, можно продолжать, но не касайтесь открытого клея, пока не будете готовы установить заднее стекло.

Подоприте заднее стекло по правому краю iPhone, используя коробку или другой прочный предмет для поддержки экрана.

Используйте плоский конец лопатки или палец, чтобы соединить разъём катушки зарядки.

Используйте плоский конец лопатки или палец, чтобы подключить батарею.

Крышка разъёма имеет два крюка, которые входят в пазы на плате.

Положите крышку разъёма на телефон так, чтобы крюки были немного левее своих пазов на плате.

Нажмите крышку пальцем вниз и вправо, пока оба крюка не сядут в свои пазы.

Используйте трёхзубый Y000 отвёртку, чтобы установить два винта длиной 1 мм, фиксирующие среднюю крышку разъёмов.

При снятии подложек в этом шаге клей полностью оголится. Проследите, чтобы ничто не касалось открытого клея.

Используйте синие язычки, чтобы снять подложки с нижнего, левого и верхнего краёв iPhone. Не снимайте подложку с правого края.

Удерживая заднее стекло над телефоном, совмещайте его с рамкой.

Опустите стекло ровно на рамку и нажмите, пока защёлки не войдут на место.

Протолкните по периметру заднего стекла, чтобы защёлкулись все фиксаторы.

Чтобы помочь клею сцепиться, нагрейте края заднего стекла с помощью iOpener, фена или теплового фена до состояния, когда поверхность станет горячей на ощупь.

Плотно прижмите по периметру заднего стекла.

Если у вас есть тиски для экрана, используйте их, чтобы усилить сцепление новой клейкой ленты. Если нет — продолжайте чтение для дополнительных способов зафиксировать заднее стекло.

Чтобы равномерно сжать iPhone и усилить сцепление заднего стекла с рамкой, нужно учесть выступ камеры.

Если у вас есть коробка, в которой поставлялся iPhone, возьмите крышку и положите её на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг для альтернативного метода.

Положите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры размещался в выемке.

Найдите предмет, близкий по размеру к iPhone, но выше стенок коробки. Положите его поверх iPhone, затем добавьте несколько тяжёлых предметов.

Оставьте предметы на месте не менее чем на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. В идеале — оставить стопку на ночь.

Если у вас нет оригинальной коробки для iPhone, выполните следующие три шага для другого метода равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Наклейте ленту на заднее стекло, чтобы защитить его поверхность.

Поместите два слоя монет или других предметов одинаковой толщины на ленту вдоль краёв заднего стекла.

Равномерно распределите монеты и убедитесь, что их толщина как минимум соответствует высоте выступа камеры.

Набросьте сверху несколько книг или других тяжёлых предметов.

Монеты могут оставить отпечаток на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы на месте не менее чем на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. В идеале — оставить стопку на ночь.

Используйте отвёртку P2 pentalobe, чтобы установить два винта длиной 7,7 мм по обе стороны от порта зарядки.
