Замена антенны 5G mmWave для iPhone 16 Plus

Позвольте аккумулятору вашего телефона разрядиться ниже 25%, так как заряженный литий-ионный аккумулятор представляет собой потенциальную опасность.

Отключите любые кабели от вашего телефона.

Удерживайте кнопку питания и одну из кнопок громкости, затем сдвиньте, чтобы выключить телефон.

Если ваш экран или стекло задней панели сильно треснуло, наклейте перекрывающиеся полосы упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что внизу есть гладкая область, достаточно большая, чтобы присоска могла цепляться.

Если вставить слишком далеко, шпатель может повредить ваше устройство. Следуйте этому шагу, чтобы отметить шпатель и предотвратить повреждение.

Отмерьте 3 мм от конца и отметьте шпатель постоянным маркером.

Вы также можете отметить другие углы шпателя с помощью различных измерений.

В качестве альтернативы, приклейте монету к шпателю на расстоянии 3 мм от конца.

Используйте биту P2 с отверткой, чтобы удалить два винта длиной 7.7 мм по обе стороны от порта USB-C.

Примените разогретый iOpener к нижнему краю заднего стекла на две минуты.

В качестве альтернативы, вы можете использовать фен или горячий воздух, чтобы нагреть нижний край заднего стекла до температуры, при которой его можно будет дотронуться.

Будьте осторожны, чтобы не перегреть телефон — аккумулятор подвержен повреждению от нагрева.

Примените присоску к нижнему краю заднего стекла, над портом USB-C.

Поднимите ручку с сильным, равномерным усилием, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик шпателя в зазор.

При резке клея, удерживающего заднее стекло, будьте осторожны с следующими областями:

Существует деликатный кабель, соединяющий заднее стекло с телефоном, прямо рядом с кнопкой увеличения громкости. Не вставляйте шпатель здесь, чтобы избежать порчи кабеля.

Вокруг периметра телефона есть несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставить шпатель глубже, чем указано в каждом шаге, чтобы избежать изгиба этих контактов.

Не вставляйте шпатель глубже чем 5 мм на нижнем крае, чтобы избежать повреждения пружинных контактов.

Скользите шпателем назад и вперед вдоль нижнего края, чтобы отделить клей.

Оставьте шпатель вставленным в нижний правый угол, чтобы предотвратить повторное склеивание клея.

Примените разогретый iOpener к правому краю заднего стекла на две минуты.

При использовании фена или горячего воздуха, нагрейте заднее стекло до температуры, при которой его можно будет дотронуться.

Не вставляйте шпатель глубже чем 5 мм вдоль правого края, чтобы избежать повреждения пружинных контактов и шлейфа.

Скользите шпателем вокруг нижнего правого угла и поднимите его наполовину вверх по правому краю, или пока не почувствуете жесткую преграду от защелки, удерживающей заднее стекло.

Не резать рядом с кнопками громкости, чтобы избежать повреждения кабеля беспроводной зарядки/вспышки.

Оставьте этот шпатель вставленным, чтобы предотвратить повторное склеивание клея.

Примените разогретый iOpener к левому краю заднего стекла на две минуты.

При использовании фена или горячего воздуха нагрейте, пока стекло не станет горячим на ощупь.

Не вставляйте шпатель глубже чем 5 мм вдоль левого края, чтобы избежать повреждения пружинного контакта.

Вставьте второй шпатель в нижний край.

Скользите вторым шпателем вокруг нижнего левого угла и вдоль левого края экрана, чтобы отделить клей и освободить металлические защелки.

Вы услышите и почувствуете, как металлические защелки освобождаются, когда вы пройдете мимо них.

Оставьте этот шпатель вставленным в верхнем левом углу, чтобы предотвратить повторное склеивание клея.

Примените разогретый iOpener к верхнему краю заднего стекла, наклоняя его так, чтобы включить кнопки громкости, в течение двух минут.

При использовании фена или тепловой пушки нагревайте, пока поверхность не станет горячей на ощупь.

Не вталкивайте ваш инструмент глубже чем 3 мм вдоль верхнего края, чтобы избежать повреждения пружинных контактов.

Проведите своим инструментом по верхнему краю и вокруг верхнего правого угла к кнопке громкости, чтобы отделить клей.

Вы должны услышать и почувствовать щелчки, когда верхние два зажима освободятся.

Не пытайтесь полностью снять заднее стекло пока — оно все еще прикреплено деликатным шлейфом. Следуйте следующим шагам, чтобы удалить его безопасно.

Если заднее стекло не открывается легко, не применяйте силу — проверьте периметр вашего инструмента на наличие пропущенных участков клея или застрявших зажимов.

Возможно, перед открытием вам нужно будет слегка приподнять заднее стекло, чтобы полностью освободить зажимы.

Осторожно откройте заднее стекло к кнопкам громкости.

Поддерживайте заднее стекло чистым и прочным предметом, например, небольшой коробкой, чтобы избежать натяжения шлейфа.

Уберите открывающие инструменты.

Используйте биту треугольной формы Y000, чтобы удалить два винта длиной 1,3 мм, скрепляющих крышку центрального разъема.

Будьте осторожны, чтобы не повредить или проколоть батарею в этом шаге.

Используйте тонкие пинцеты или ваши пальцы, чтобы сдвинуть крышку к левому краю телефона и освободить ее крючок из слота на плате.

Уберите крышку.

Используйте конец лопатки, чтобы приподнять и отключить разъем для беспроводной зарядки.

Снимите заднее стекло с рамы и удалите его.

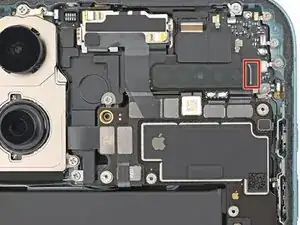

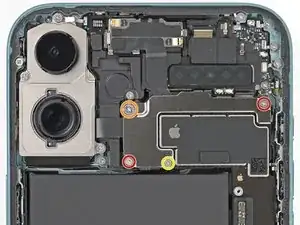

Удалите четыре винта, удерживающих крышку верхнего разъема:

Два винта Phillips длиной 1,4 мм

Один винт Phillips длиной 3,5 мм

Один винт треугольной формы Y000 длиной 1,0 мм

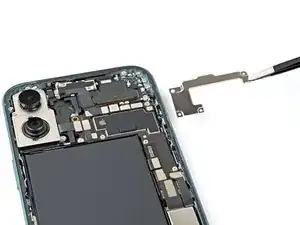

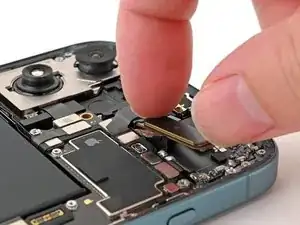

Используйте пинцеты или ваши пальцы, чтобы удалить крышку верхнего разъема.

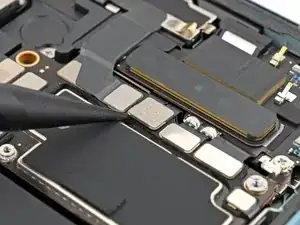

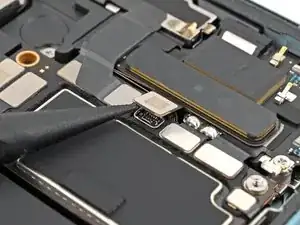

Используйте конец лопатки, чтобы приподнять и отключить разъем антенны 5G mmWave.

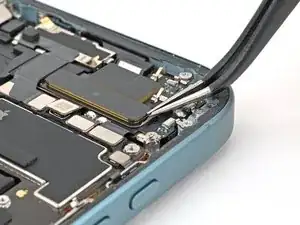

Используйте ваши пинцеты, чтобы захватить рулонный маркер для клея, расположенный на правом крае антенны 5G mmWave.

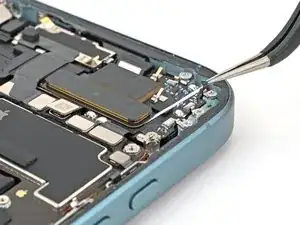

Используйте ваши пинцеты, чтобы медленно и аккуратно тянуть рулонный маркер для клея под низким углом. Дайте ему достаточно времени, чтобы вытянуться и отлипнуть от антенны.

Для дополнительного захвата вы можете обернуть клей вокруг конца пинцетов, пока тянете.

Если полоска клея отрывается, постарайтесь забрать ее с помощью пинцетов и продолжить тянуть.

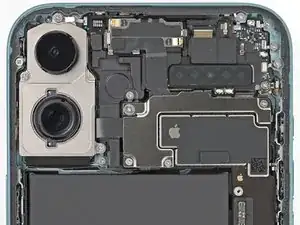

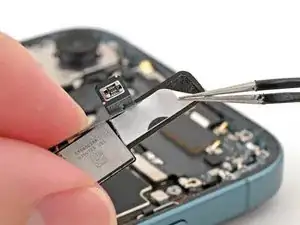

Снимите антенну 5G mmWave с динамика разговорного звука и удалите ее.

Поздравляем с завершением разборки! Остальные шаги покажут, как собрать ваш iPhone.

Некоторые фотографии сборки сделаны с iPhone 16 non‑Plus, который может выглядеть немного иначе. Процедура верна.

Если ваша запасная часть не включает новый клей, используйте ленту двойного крепления шириной 5 мм и длиной 16 мм, чтобы закрепить антенну на динамике разговорного звука.

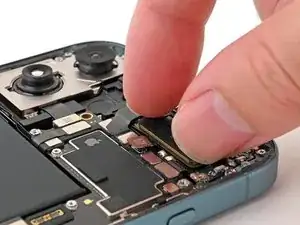

Сдвиньте новую антенну под кабели передней камеры и убедитесь, что ее кабель проходит в канале над платой.

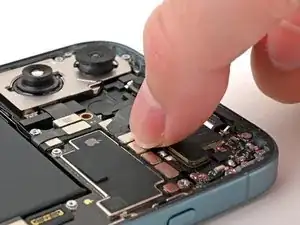

Подключите разъем антенны и прижмите антенну к динамику разговорного звука для ее закрепления.

Используйте пинцеты или ваши пальцы, чтобы выровнять крышку верхнего разъема с ее отверстиями для винтов и установить ее на место.

Установите четыре винта, удерживающих крышку верхнего разъема:

Два винта Phillips длиной 1,4 мм

Один винт Phillips длиной 3,5 мм

Один винт треугольной формы Y000 длиной 1,0 мм

Будьте осторожны, чтобы не повредить пружинные контакты при очистке рамки.

Это хороший момент, чтобы протестировать ваш ремонт перед закрытием телефона. Подключите батарею и заднюю крышку, включите телефон и убедитесь, что он работает как ожидается. Отключите питание, отсоедините батарею и заднюю крышку, и продолжайте сборку.

Клей, оставшийся на вашем телефоне, трудно удалить и оставляет остатки. Если вам сложно удалить клей, примените немного тепла с помощью фена или тепловентилятора.

Используйте заостренный конец лопатки, чтобы надавить и скатать клей, пока не сможете захватить его пинцетом.

Используйте пинцет, чтобы удалить клей с телефона.

Повторяйте предыдущий шаг и этот шаг, пока весь клей не будет удален.

Любые остатки смогут нарушить герметичность вашего iPhone. Обязательно тщательно очистите рамку.

Обверните микрофибровую или безворсовую ткань вокруг конца лопатки и нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) на ткань.

Протрите в одном направлении вдоль периметра рамки, чтобы очистить остатки клея.

Подождите несколько минут, прежде чем продолжить, чтобы убедиться, что весь избыточный спирт испарился.

Если вы не планируете повторно использовать заднюю крышку, пропустите этот шаг.

Нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) на микрофибровую или безворсовую ткань и протрите вокруг периметра задней крышки, чтобы подготовить поверхность для нового клея.

Если какие-либо защелки на задней крышке согнуты, осторожно выпрямите их пальцами.

Ориентируйте ваш заменяющий клей над рамкой так, чтобы крупная синяя подложка находилась снизу, а ее накладка — в правом нижнем углу.

Цвет вашей подложки и расположение накладок могут отличаться от вашего клея.

Используйте такие характеристики, как вырез под камеру и выемки по краям, чтобы убедиться, что клей правильно ориентирован.

Используйте накладку, чтобы начать снимать заднюю подложку с клея, начиная снизу, но не снимайте подложку полностью.

Как только клей будет нажимать на место, вы не сможете его переместить — вам придется удалить его и начать заново с новым клеем.

Держите синюю подложку в стороне и выровняйте клей с нижним краем iPhone.

Уложите нижний край клея в его выемку в рамке, убедившись, что пружинные контакты iPhone выровнены с их вырезами в подложке.

Продолжайте снимать заднюю подложку с клея, нажимая на клей на краях рамки iPhone.

Если вы правильно выровняли нижний край клея, боковые и верхние края идеально встанут на место. Если клей неправильно выровнен, удалите его и начните заново с новым клеем.

Если ваш клей неправильно выровнен и у вас нет другого набора под рукой, временно можете собрать ваш iPhone обратно и использовать его нормально без клея, но имейте в виду, что водонепроницаемость вашего iPhone будет нарушена, пока вы не установите новый клей.

Используйте плоский конец лопатки, чтобы прижать клей на месте вокруг периметра рамки.

Будьте осторожны, чтобы не тронуть пружинные контакты, торчащие через розовую подложку.

Используйте маленькую накладку в правом верхнем углу, чтобы удалить розовую подложку клея.

После снятия верхней подложки должны остаться три узкие подложки поверх клея с накладками у нижнего края.

Ваши накладки могут находиться в других позициях.

Если вы не видите эти накладки, возможно, вы случайно сняли тонкие подложки на предыдущем шаге. Если клей чистый и правильно выровнен, вы можете продолжать, просто будьте осторожны, чтобы ничего не тронуть к открытому клею, пока не будете готовы установить заднюю крышку.

Приподнимите заднюю крышку вдоль правого края вашего iPhone, используя коробку или подобный прочный объект для поддержки экрана.

Используйте плоский конец лопатки или ваш палец, чтобы подключить разъем датчика зарядки.

Используйте плоский конец лопатки или ваш палец, чтобы подключить батарею.

Крышка разъема имеет два крючка, которые вставляются в пазы на плате.

Поместите крышку разъема на телефон так, чтобы крючки были немного слева от их пазов на плате.

Используйте палец, чтобы нажать крышку разъема вниз и вправо, пока оба крючка не войдут в свои пазы.

Используйте отвертку с треугольным битом Y000 для установки двух винтов длиной 1 мм, закрепляющих крышку разъема.

При удалении изоляторов на этом шаге клей будет полностью открыт. Убедитесь, что ничего не касается открытого клея.

Используйте синие вкладки, чтобы удалить изоляторы с нижнего, левого и верхнего краев вашего iPhone. Не снимайте изолятор вдоль правого края.

Не позволяя заднему стеклу касаться клея, держите заднее стекло над телефоном, чтобы получить доступ к последнему изолятору вдоль правого края телефона.

Используйте пинцет или пальцы, чтобы удалить последний изолятор вдоль правого края телефона.

Держите заднее стекло над телефоном и выровняйте его с рамкой.

Положите стекло прямо на рамку и нажмите, пока защелки не зацепятся.

Нажимайте по периметру заднего стекла, чтобы зацепить все защелки.

Для улучшения сцепления клея, нагрейте края заднего стекла с помощью iOpener, фена или тепловой пушки, пока оно не станет горячим на ощупь.

Упорно надавите по периметру заднего стекла.

Если у вас есть зажимы для экрана, используйте их для усиления сцепления нового клея. Если нет, продолжайте читать о других способах закрепления заднего стекла.

Чтобы равномерно сжать ваш iPhone и усилить сцепление заднего стекла с рамкой, необходимо учесть выступ камеры.

Если у вас есть коробка, в которой пришел ваш iPhone, возьмите крышку и положите ее на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг для альтернативного метода.

Поместите ваш iPhone экраном вверх в крышку коробки так, чтобы выступ камеры оказался в его углублении.

Найдите что-то, похожее по размеру на ваш iPhone, но более высокое, чем стороны коробки. Поставьте это сверху на iPhone, затем добавьте несколько тяжелых предметов.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. Идеально — оставить их на ночь.

Если у вас нет оригинальной коробки для вашего iPhone, следуйте следующим трём шагам для другого метода равномерного сжатия заднего стекла.

Поместите iPhone экраном вниз на мягкую, ровную поверхность.

Приклейте ленту к заднему стеклу, чтобы защитить его отделку.

Положите два слоя монет или аналогичных толстых предметов на ленту вдоль краёв заднего стекла.

Равномерно распределите монеты и убедитесь, что они хотя бы такой же толщины, как выступ камеры.

Уложите несколько книг или других тяжелых предметов на ваш iPhone.

Монеты могут оставить отпечаток на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. Идеально — оставить их на ночь.

Используйте отвертку P2 с поясом, чтобы установить два винта по 7,7 мм с обеих сторон порта зарядки.
