Замена разъёма для наушников/слухового динамика Samsung Galaxy S Vibrant

Найдите небольшой разрез на нижнем торце устройства между задним и передним корпусами.

Снимите заднюю крышку, вставив палец в разрез и оттянув крышку от телефона.

Если необходимо (хотя обычно не нужно), используйте пластиковые лопатки, чтобы поддеть заднюю крышку.

Извлеките аккумулятор, отодвинув нижний край аккумулятора вверх и от телефона.

Если предпочитаете, для этого шага также можно использовать пластиковые лопатки.

Извлеките SIM-карту, нажав вниз и отодвинув её от слота, затем вытяните её к нижнему краю телефона.

Удалите семь винтов Phillips #00 длиной 4,5 мм по периметру телефона.

Начиная рядом с кнопкой питания, используйте пластиковую лопатку, чтобы отщёлкнуть пластмассовые защёлки, фиксирующие среднюю рамку.

Работайте аккуратно и отщёлкните все защёлки перед снятием средней рамки.

Кнопка питания и клавиша регулировки громкости на боковых сторонах телефона выпадут при снятии средней рамки.

Выдвиньте карту памяти из её слота.

Отсоедините антенну с помощью пинцета. Сначала отключите нижний конец, затем верхний.

Сначала отключите нижний конец, затем верхний.

Вытяните кабель антенны.

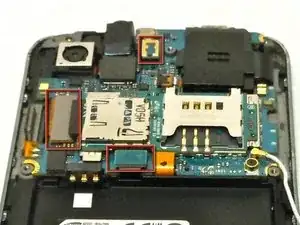

Найдите три защёлкивающихся коннектора ленточных кабелей на материнской плате.

Аккуратно отсоедините коннекторы ленточных кабелей с помощью пластиковых лопаток.

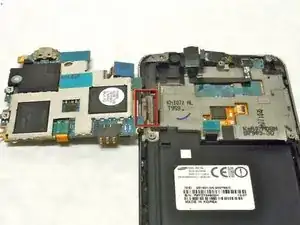

С отсоединёнными тремя ленточными кабелями материнская плата может быть откинута влево.

Будьте осторожны при перемещении материнской платы, чтобы не натянуть ленточные кабели.

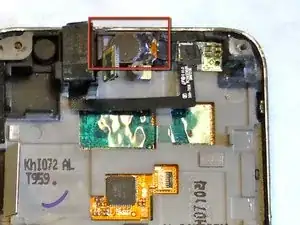

Материнская плата всё ещё будет соединена с корпусом телефона ленточным кабелем кнопки питания, который приклеен.

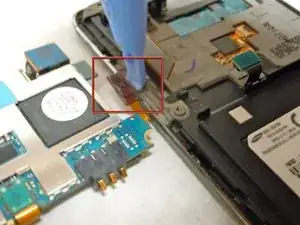

Отделите ленточный кабель кнопки питания от корпуса телефона с помощью пластиковых лопаток.

Осторожно, чтобы не повредить саму кнопку или её соединительный ленточный кабель при отсоединении.

Клей, удерживающий кнопку на месте, останется липким, что позволит установить кнопку обратно без дополнительного клея.

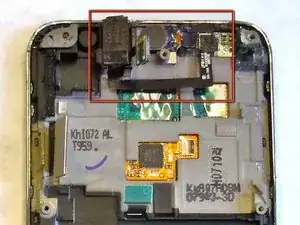

После снятия материнской платы разъём для аудиогарнитуры и слуховой динамик становятся доступными.

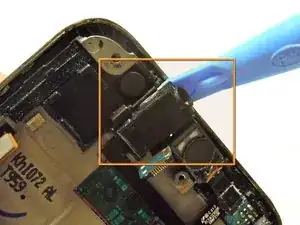

Используйте пластиковые лопатки, чтобы аккуратно поддеть разъём для наушников и извлечь его из корпуса телефона.

Разъём для наушников удерживается клеем, который останется липким после снятия, что позволит заменить его без дополнительного клея.

Отсоедините слуховой динамик от корпуса телефона, аккуратно поддев динамик пластиковыми лопатками.

Соединение, удерживающее слуховой динамик, такого же типа, как и защёлкивающиеся ленточные кабели, отключённые на предыдущем шаге.

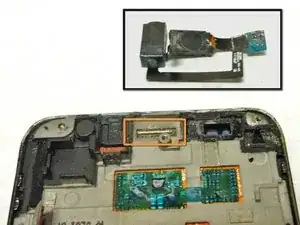

После того как разъём для наушников и слуховой динамик оба будут отключены от корпуса телефона, их можно извлечь и отложить в сторону.
