Замена аккумулятора Samsung Galaxy S10

Отключите питание и выключите телефон перед началом работы.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к повреждению от тепла.

Пока вы греете, посмотрите на изображение снятой задней крышки и обратите внимание на расположение клея.

Положите нагретый правый край телефона на предмет толщиной примерно 0,5 дюйма (13 мм). Это создаёт угол для инструмента вскрытия.

Подпереть левый край телефона пальцами, чтобы телефон не соскальзывал. Потяните присоску с усилием.

Вставьте край инструмента для вскрытия в шов между задней крышкой и рамкой.

С инструментом во вставленном шве двигайте им взад‑вперёд вдоль шва, чтобы ослабить заднюю крышку.

Нагрейте iOpener и приложите его к тому же краю телефона на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края (там, где клей ужествее всего сужен).

Потяните за присоску сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте острие лопатки для вскрытия в возникший зазор.

Из‑за плотных зазоров и сильного клея может потребоваться несколько попыток, чтобы создать зазор для лопатки.

Если трудно создать зазор, значит клей недостаточно разогрет. Убедитесь, что вы прогрели край до состояния «чуть слишком горячо, чтобы держать», и попробуйте ещё раз.

Можно нанести несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы помочь ослабить клей.

Не прикладывайте чрезмерную силу лопаткой — вы рискуете треснуть заднее стекло.

Проведите лезвием лопатки вдоль края телефона, разрезая клей.

Не пытайтесь разрезать клей на углах до нагрева. В противном случае вы можете треснуть заднюю крышку.

Оставьте лопаточку в шве, чтобы клей не склеился снова.

Приложите нагретый iOpener к нижнему краю телефона на две минуты.

Вставьте лопаточку во правый край рядом с нижним правым углом.

Осторожно проведите лопаточку вокруг угла. Продолжайте разрезать вдоль нижнего края и вокруг нижнего левого угла.

Если разрезание даётся трудно, снова нагрейте край перед продолжением.

Оставьте лопаточку в шве, чтобы клей не склеился снова.

Продолжайте нагревать и разрезать по оставшимся краям телефона.

При разрезании вокруг углов убедитесь, что угол тщательно разогрет.

Когда вы разрежете клей по периметру, проверните лопаточку в одном из краёв, чтобы отделить заднюю крышку от рамки.

Медленно поднимайте заднюю крышку. Используйте лопаточки, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке это хорошее место, чтобы включить телефон и проверить все функции перед окончательным приклеиванием задней крышки. Обязательно полностью выключите телефон перед продолжением работ.

Следуйте этому руководству, чтобы заново установить заднюю крышку, перенести и установить ободок камеры и заменить клей.

При желании можно установить заднюю крышку без замены клея. Удалите большие куски клея, которые могут помешать задней крышке прилечь заподлицо. После установки нагрейте заднюю крышку и прижмите её для закрепления.

Удалите восемь винтов Phillips длиной 4 мм, крепящих верхнюю среднюю рамку к телефону.

Средняя рамка всё ещё держится на нескольких пластмассовых защёлках по краю.

Вставьте остриё лопатки в выемку на правом краю средней рамки, рядом с кнопкой увеличения громкости.

Подденьте вверх, чтобы ослабить среднюю рамку от телефона.

Поднимите среднюю рамку за верхние углы и снимите её с телефона.

Верхняя средняя рамка может прилипнуть к нижней средней рамке в её нижнем правом углу. Если это произойдёт, медленно отслоите её.

Чтобы заново установить верхнюю среднюю рамку:

Совместите верхний край рамки с телефоном и опустите рамку на телефон.

Прижмите пальцами по периметру рамки, чтобы защёлкнуть фиксаторы средний рамки на место. Края должны прилегать заподлицо к краю телефона.

Вставьте плоский конец лопатки под разъём аккумулятора, который прикреплён к материнской плате под основной камерой.

Подденьте вверх, чтобы отсоединить разъём от его гнезда.

При отсоединении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтированные компоненты вокруг гнезда.

Осторожно отведите гибкий кабель аккумулятора от гнезда материнской платы, чтобы предотвратить случайный контакт.

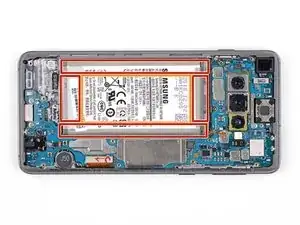

Аккумулятор сильно приклеен. Обратите внимание на отмеченные области под аккумулятором:

Рама, где аккумулятор удерживается прочным клеем.

Вырез в раме, открывающий уязвимый узел дисплея под ним. Будьте осторожны при поддевании в этой области, иначе вы можете повредить дисплей.

Нанесение удалителя клея или изопропилового спирта высокой концентрации (свыше 90%) на аккумулятор значительно облегчит его демонтаж.

Если вы используете удалитель клея, сначала выполните эти подготовительные шаги.

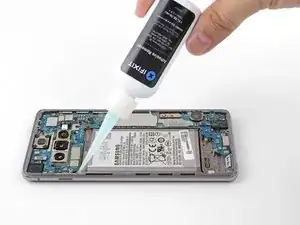

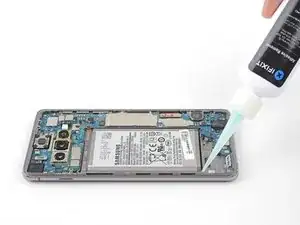

Нанесите 1–2 капли удалителя клея или изопропилового спирта в каждый угол аккумулятора.

Будьте осторожны и не наносите более нескольких капель жидкости за раз, так как жидкость может проникнуть в вырез рамы (под аккумулятором) и повредить открытый дисплей.

Подождите минуту, чтобы жидкость ослабила клей.

В качестве альтернативы, нагрейте iOpener и приложите его к правой стороне передней панели телефона на две минуты или до тех пор, пока аккумулятор не станет тёплым на ощупь (за счёт переданного тепла).

Не нагревайте аккумулятор напрямую. Нагревайте только переднюю сторону дисплея, под которой находится аккумулятор, чтобы избежать перегрева аккумулятора и риска возгорания.

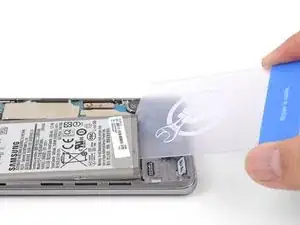

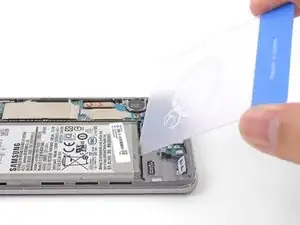

Вставьте угол монтажной карты в зазор между аккумулятором и нижней средней рамкой.

Подденьте аккумулятор из углубления, применяя твёрдое, постоянное давление.

Если аккумулятор не сдвигается, клей недостаточно ослаблен.

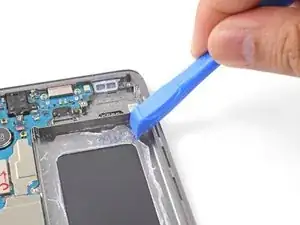

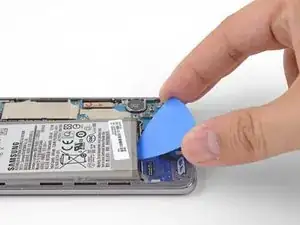

Попробуйте использовать подъёмную лопатку, инструмент для вскрытия или лопаточку, чтобы поддеть аккумулятор. Не используйте металлические инструменты.

Повторите шаг с нанесением удалителя клея/изопропилового спирта и попробуйте снова.

Попробуйте применить больше тепла с помощью iOpener.

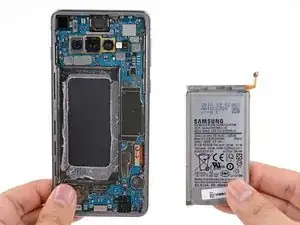

Снимите аккумулятор.

Не используйте повторно аккумулятор после его снятия, так как это представляет опасность. Замените его на новый.

Если вы использовали изопропиловый спирт или удалитель клея, подождите десять минут перед установкой нового аккумулятора, чтобы жидкость полностью выпарилась.

Чтобы установить новый аккумулятор и клей, следуйте этому руководству.
