Замена фронтальной камеры Google Pixel 10 Pro

Перед началом ремонта разрядите батарею Pixel до уровня ниже 25%. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Осколки стекла могут усложнить разборку — или, что хуже, привести к травме. Если заднее стекло вашего телефона треснуло, выполните этот шаг.

Наложите полоски упаковочной ленты на треснувшее стекло, пока оно полностью не покроется — это поможет удержать стекло и позволит присоске прикрепиться.

Убедитесь, что на нижнем крае есть одна полоска (без перекрытия), достаточная по размеру для установки присоски.

Покрывайте только само стекло — не приклеивайте ленту к корпусной рамке.

Рассмотрите возможность использования защитных очков, чтобы уберечь глаза от возможных отлетевших осколков стекла во время ремонта.

Клей фиксирует заднее стекло к рамке. Нагрев стекла размягчает клей, что облегчает его отделение.

Разогрейте iOpener и положите его на нижний край заднего стекла на две минуты.

В качестве альтернативы можно использовать фен или тепловую пушку для нагрева заднего стекла.

Неправильное использование тепловой пушки может вывести из строя дисплей и/или батарею — внимательно следуйте связанным инструкциям.

Прикрепите присоску к центру нижнего края заднего стекла как можно ближе к краю.

Резко, равномерно потяните присоску вверх до тех пор, пока не появится зазор между задним стеклом и рамкой.

Вставьте наконечник пластикового инструмента (открывающего медальона) в образовавшийся зазор.

Заднее стекло приклеено по периметру рамки. Используйте это изображение как ориентир, пока вы отделяете клей.

Вблизи кнопки питания к заднему стеклу подведен кабель. Не вставляйте инструмент в это место, чтобы не повредить кабель.

Если заднее стекло в какой‑то момент будет казаться застрявшим, прогрейте эту область и попробуйте снова.

Проведите пластиковым инструментом вдоль нижнего края, чтобы отделить клей.

Оставьте инструмент под нижним левым углом, чтобы клей не слипся снова.

Вставьте второй инструмент под нижний левый угол и проведите им вверх по левому краю, останавливаясь у кнопки питания.

Оставьте инструмент вставленным, чтобы клей не слипся снова.

Вставьте третий инструмент под нижний правый угол заднего стекла и проведите им вверх по правому краю.

Оставьте инструмент под верхним правым углом.

Вставьте четвертый инструмент под верхний правый угол.

Проведите инструментом вдоль верхнего края и слегка вокруг верхнего левого угла, останавливаясь у низа выступа камеры.

Не пытайтесь полностью снять заднее стекло — оно всё ещё соединено лентовым кабелем.

Переверните заднее стекло через левую сторону телефона и подперите его присоской (или прочным предметом).

Если заднее стекло всё ещё кажется застрявшим, пройдитесь пластиковым инструментом по периметру и отделите оставшийся клей.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 5.8 мм, фиксирующие скобу разъёма заднего стекла.

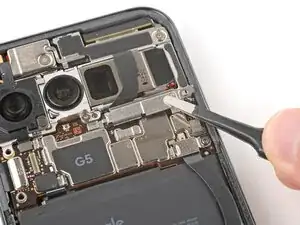

С помощью пинцета сдвиньте крышку по направлению к центру телефона, чтобы отщелкнуть защелки и снять её.

Будьте осторожны, чтобы не повредить батарею или задние камеры.

Используйте острие лопатки, чтобы поддеть и отключить прижимные разъёмы аккумулятора и заднего стекла press connectors.

Снимите заднее стекло.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 5,7 мм, фиксирующий крышку разъёма фронтальной камеры.

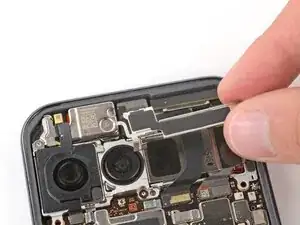

Снимите крышку.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить винт длиной 5,7 мм, фиксирующий кронштейн фронтальной камеры.

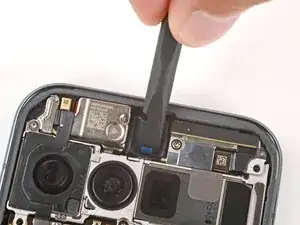

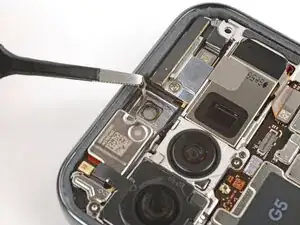

Используйте острие лопатки, чтобы сдвинуть защёлку кронштейна фронтальной камеры внутрь и вверх для освобождения.

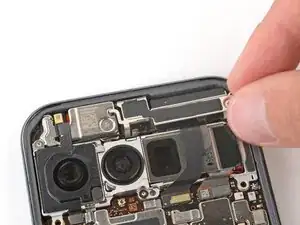

Снимите кронштейн.

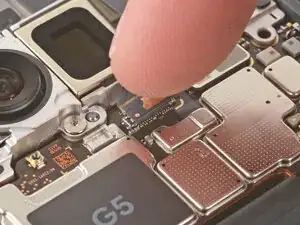

Используйте лопатку, чтобы поддеть и отключить прижимной разъём фронтальной камеры.

Фронтальная камера зафиксирована в посадочном гнезде клеем.

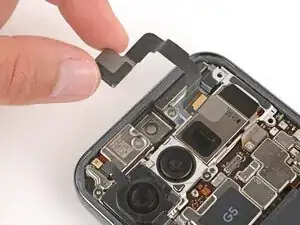

Используйте наконечник медиатора для аккуратного поддёма фронтальной камеры от верхнего края и извлеките её.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать телефон обратно.

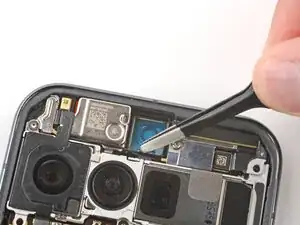

Используйте острие лопатки и пинцет, чтобы аккуратно соскрести и удалить весь старый клей с фронтальной камеры.

Обмотайте лопатку микрофиброй и капните одну каплю изопропилового спирта высокой концентрации (>90%), чтобы очистить остатки клея в посадочном гнезде фронтальной камеры.

Дайте спирту полностью высохнуть перед продолжением.

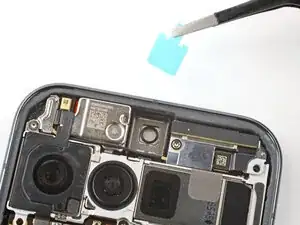

Снимите большую прозрачную подложку с клейкой ленты фронтальной камеры и аккуратно поместите ленту в посадочное гнездо.

Используйте лопатку, чтобы плотно прижать клей для фиксации.

Медленно оторвите и удалите оставшуюся подложку.

Если клей начинает отрываться вместе с подложкой, положите его на место и плотно прижмите перед повторной попыткой.

Если на новой фронтальной камере есть защитная крышка спереди, аккуратно снимите её.

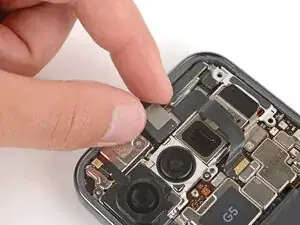

Положите фронтальную камеру в гнездо кабелем к низу телефона и прижмите её на место.

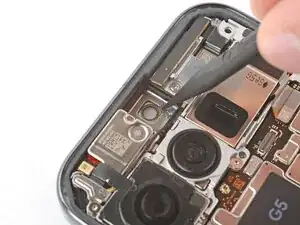

Зацепите верхние углы кронштейна фронтальной камеры под выступ рамки и введите защёлку, чтобы зафиксировать.

Будьте осторожны, не прикасайтесь к основным камерам сзади.

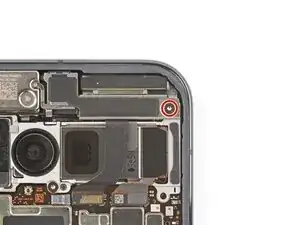

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 5,7 мм, фиксирующий кронштейн фронтальной камеры.

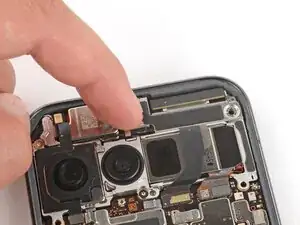

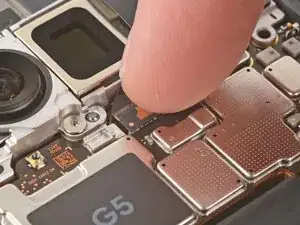

Прижмите пальцем и подключите прижимной разъём фронтальной камеры press connector.

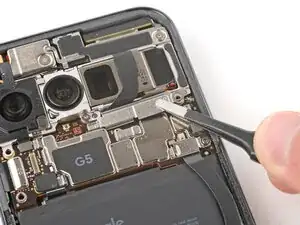

Вставьте язычок на левой кромке крышки разъёма фронтальной камеры в её паз и опустите крышку до упора.

Используйте отвертку Torx Plus 3IP, чтобы установить винт длиной 5,7 мм, фиксирующий крышку разъёма фронтальной камеры.

Перед установкой нового клея весь старый клей и его остатки должны быть полностью удалены с рамки.

Не спешите на следующих двух шагах. Чистая рамка позволяет новой клеевой ленте прилечь ровно, обеспечивая лучшее уплотнение заднего стекла.

Удаление всего старого клея может быть очень трудоёмким и требовать много времени.

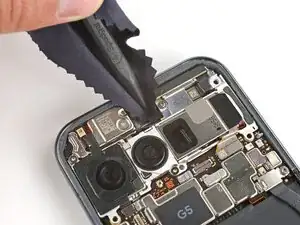

Используйте заострённый конец лопатки, чтобы удалить весь старый клей экрана с рамки. Пытайтесь «скатывать» клей на себя, чтобы он собирался в шарики — так его легче убрать.

Если удастся сформировать достаточно большой комок, используйте пинцет, чтобы медленно тянуть клей в противоположном направлении от того, в котором вы скребли лопаткой.

Если возникают трудности с удалением мелких кусочков, нанесите одну каплю высококонцентрированного (>90%) изопропилового спирта и соскребите их лопаткой.

Обмотайте лопаткой микрофибровую или не оставляющую ворса ткань.

Используйте лопатку и высококонцентрированный (>90%) изопропиловый спирт, чтобы очистить оставшийся клей с рамки, при необходимости добавляя капли спирта.

Дайте спирту полностью высохнуть перед продолжением.

Если вы устанавливаете оригинальное заднее стекло повторно, повторите процедуры из двух предыдущих шагов для очистки заднего стекла.

Перед нанесением клея для заднего стекла убедитесь, как он ляжет на рамку. Если вы нанесёте клей неправильно, придётся начинать заново с новым клеем.

Поднесите клей над рамкой, чтобы определить его ориентацию. Используйте вырез для основной камеры на подложке, чтобы представить, как клей ляжет в рамке.

Отклейте вниз верхнюю половину большой прозрачной подложки, чтобы обнажить клей — пока не снимайте подложку полностью.

Тщательно совмещайте клей с рамкой — он очень липкий и его нельзя будет сдвинуть после приклеивания.

Сложив большую прозрачную подложку в сторону дна телефона, уложите обнажённый верхний край клея на рамку.

Используйте кромку рамки, чтобы помочь выровнять клей.

Когда верхний край правильно выровнен, аккуратно прижмите верхние углы, чтобы закрепить клей.

Медленно укладывайте оставшийся клей на рамку, прижимая его на месте и одновременно отрывая большую подложку по ходу работы.

Используйте лопатку, чтобы сильно прижать клей, закрепляя его на рамке.

Медленно поднимите и снимите большую цветную подложку, захватывая её за вырез ближе к верхнему краю.

Если клей начинает отрываться вместе с подложкой, проверьте, что вы полностью прижали его лопаткой. Если отрыв продолжается, прижимайте клей остриём лопатки по ходу снятия.

Если вы устанавливаете новое заднее стекло, у вашего запчасти будут различные защитные подложки и кусочки ленты на внутренней стороне, которые необходимо удалить. У деталей могут быть разные элементы в разных местах, поэтому проверьте внимательно!

Снимите все подложки с внутренней стороны заднего стекла, особенно в областях вырезов для фронтальной камеры и по нижнему краю.

Обычно подложки можно опознать по вытачкам для захвата.

Прикрепите присоску к заднему стеклу и подоприте его с левой стороны телефона, чтобы кабель находился рядом с разъёмом.

В качестве альтернативы можно использовать прочный предмет (например, стопку книг) для подпорки заднего стекла.

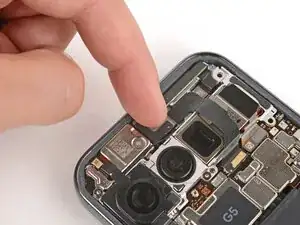

Используйте палец, чтобы нажать и соединить разъёмы заднего стекла и держателя аккумулятора.

Для широких разъёмов, таких как разъём заднего стекла, сначала прижмите одну из коротких сторон до щелчка, затем повторите с другой стороны. Не нажимайте в середине. При смещении разъёма контакты могут погнуться и получить необратимые повреждения.

Установите крышку разъёма заднего стекла обратно так, чтобы защёлки вошли в прорези.

Используйте отвёртку Torx Plus 3IP, чтобы ввернуть два винта длиной 5.8 мм, фиксирующих крышку.

Используйте лопатку, чтобы сильно прижать клей и закрепить его на рамке.

Это хорошее место, чтобы включить устройство и проверить все функции перед окончательной сборкой. Если возникнут проблемы, попробуйте базовую диагностику. Обязательно полностью выключите питание перед продолжением работы.

Удалите оставшиеся подложки с клея на заднем стекле.

Если клей начинает отрываться вместе с подложкой, убедитесь, что Вы вдавили его на место лопаткой. Если он продолжает отлипать, прижмите его остриём лопатки по ходу удаления.

Переверните заднее стекло на рамку и плотно прижмите его на место.

Держите телефон вертикально и сильно сожмите по периметру, чтобы укрепить соединение.

Для ещё более надёжного сцепления Вы можете наслоить книги на заднее стекло или использовать зажимы для тисков экрана.
