Установка аккумулятора Pixel 10

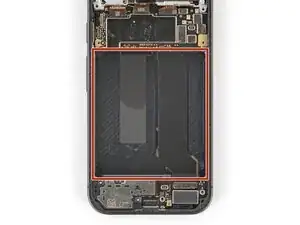

Перед установкой нового аккумулятора проверьте посадочное место на наличие остатков пластика и клея от чехла аккумулятора.

Если аккумулятор был извлечён чисто, этот шаг можно пропустить.

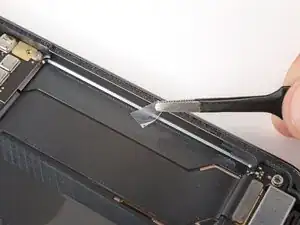

Удалите все остатки пластика от чехла старого аккумулятора.

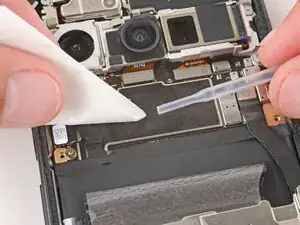

Нанесите одну или две капли изопропилового спирта высокой концентрации (>90%) на безворсовую салфетку или микрофибру и удалите остатки клея.

Следите, чтобы спирт не попал в вырезы посадочного места аккумулятора — на дне экрана открыты чувствительные компоненты, которые могут повредиться.

Дождитесь полного высыхания спирта перед продолжением.

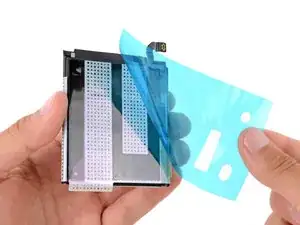

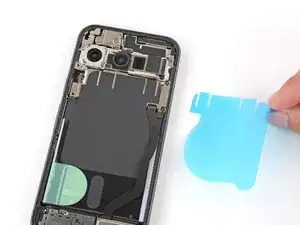

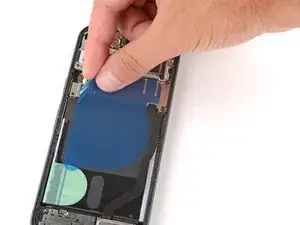

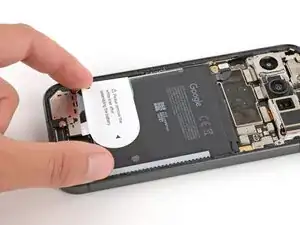

Удалите большую цветную подложку с аккумулятора, чтобы открыть клеевой слой.

Удерживайте аккумулятор над посадочным местом и нажмите пальцем, чтобы подключить разъём-защёлку аккумулятора.

Временное подключение аккумулятора позволяет убедиться, что он правильно установлен в посадочном месте.

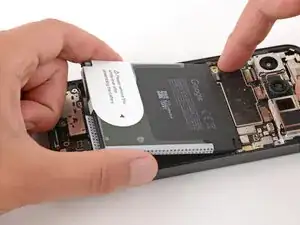

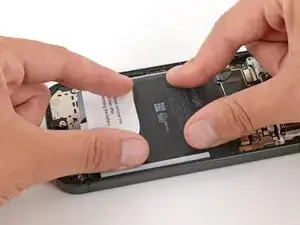

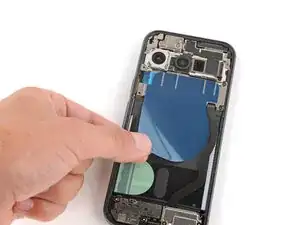

Поместите аккумулятор на место и плотно прижмите, чтобы надёжно зафиксировать.

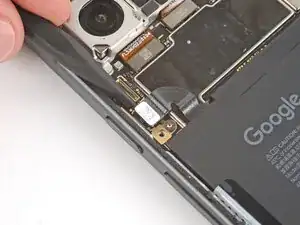

Воспользуйтесь концом лопатки, чтобы поддеть и отключить разъём-защёлку аккумулятора.

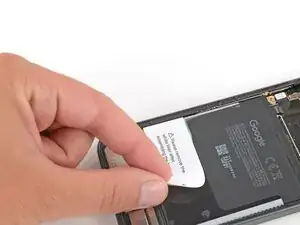

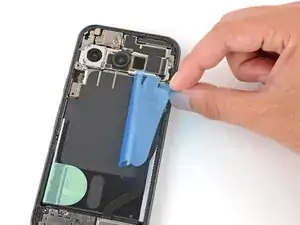

Удалите оставшиеся наклейки или подложки с аккумулятора пальцами.

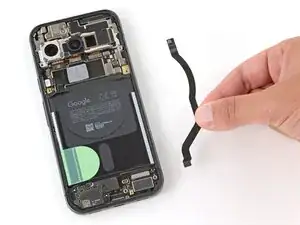

Уложите кабель соединительной платы на место, убедившись, что разъёмы совмещены с гнёздами.

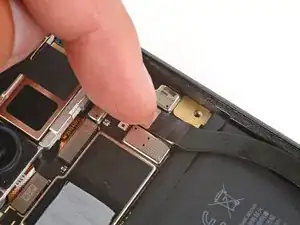

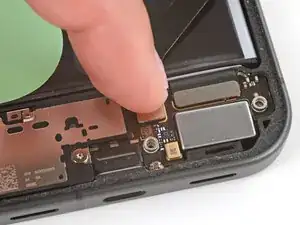

Прижмите пальцем разъём-защёлку кабеля соединительной платы, чтобы подключить его к гнезду на материнской плате.

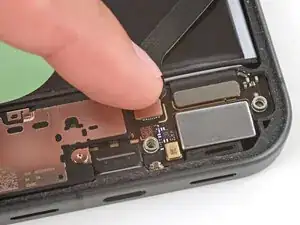

Прижмите пальцем разъём-защёлку кабеля соединительной платы, чтобы подключить его к гнезду на плате USB‑C.

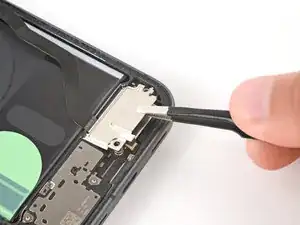

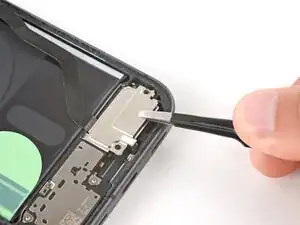

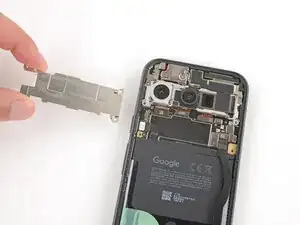

Установите крышку платы USB-C на место, заведя язычки в верхних углах под фиксаторы.

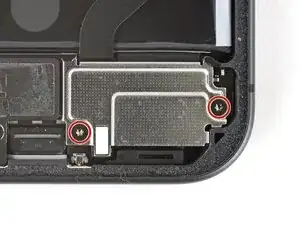

Используйте отвёртку Torx Plus 3IP для установки двух винтов длиной 5,0 мм, крепящих крышку платы USB-C.

Проверьте состояние термопрокладки материнской платы — она может находиться на нижнем краю платы или на внутренней стороне крышки.

Если термопрокладка повреждена, выполните следующие три шага, чтобы заменить её. В противном случае перейдите через три шага.

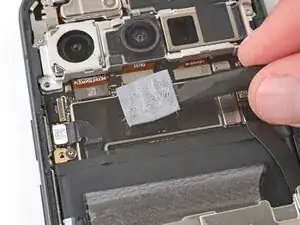

Воспользуйтесь плоским концом лопатки, чтобы аккуратно поддеть и удалить всю старую термопрокладку с платы и крышки.

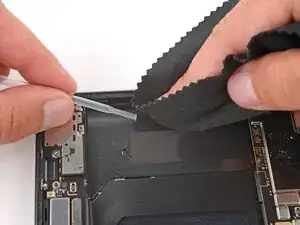

Используйте изопропиловый спирт высокой концентрации (>90%) и бумажный фильтр (или безворсовую ткань), чтобы очистить плату и крышку от остатков термопрокладки.

Дождитесь полного высыхания спирта перед продолжением.

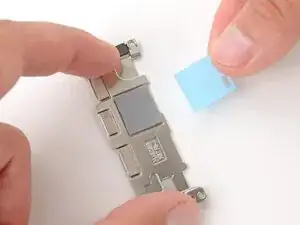

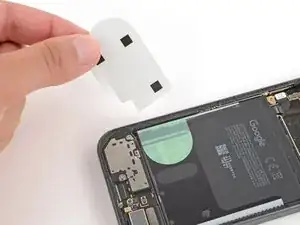

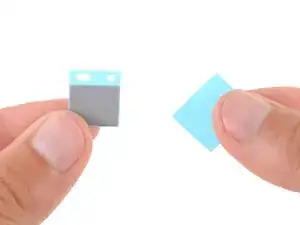

Удалите большую подложку (без вырезов) с термопрокладки.

Поместите термопрокладку в квадратное отверстие на внутренней стороне крышки материнской платы.

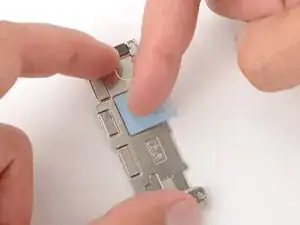

Плотно прижмите всю поверхность прокладки пальцем или плоским концом лопатки.

Медленно снимите оставшуюся подложку.

Если прокладка начнёт отслаиваться вместе с подложкой, верните её на место и повторите попытку.

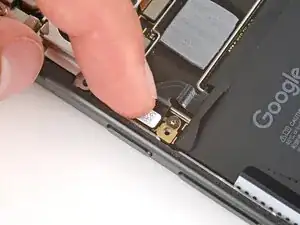

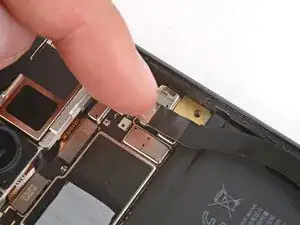

Прижмите пальцем разъём-защёлку, чтобы подключить аккумулятор.

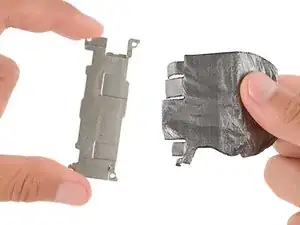

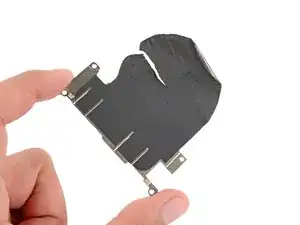

Проверьте состояние графитового листа, прикреплённого к крышке материнской платы.

Если лист порван или повреждён каким-либо образом, отклейте его и снимите с крышки — вы установите новый через несколько шагов.

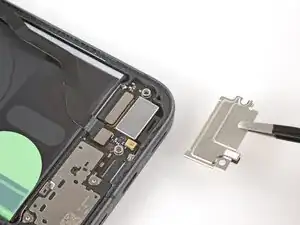

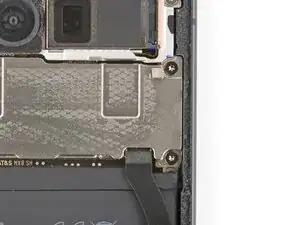

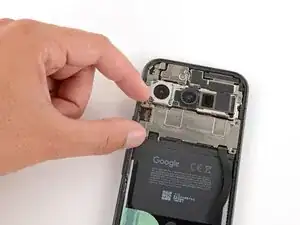

Установите крышку материнской платы на место.

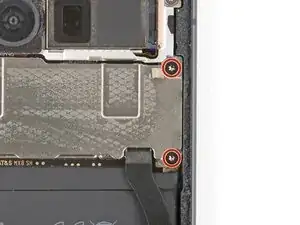

Используйте отвёртку Torx Plus 3IP для установки двух винтов длиной 5,0 мм, крепящих крышку материнской платы.

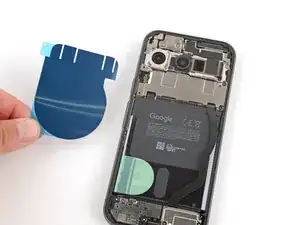

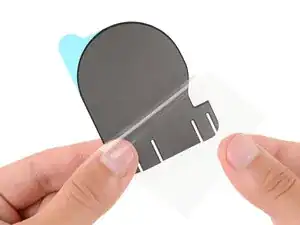

Удалите большую прозрачную подложку с графитового листа, открыв клеевой слой.

Установите графитовый лист так, чтобы его круглая часть находилась над аккумулятором, а вырезы на верхнем крае вошли в пазы на крышке материнской платы.

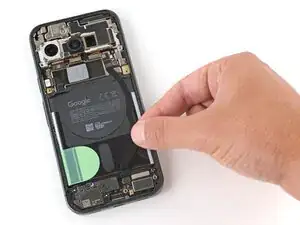

Плотно прижмите лист пальцами по всей поверхности, чтобы надёжно зафиксировать его.

Медленно снимите и удалите оставшуюся подложку.

Если лист начинает отклеиваться вместе с подложкой, верните его на место и повторите попытку.
