Снятие mmWave‑антенны Google Pixel 10 Pro

Прежде чем начинать ремонт, разрядите аккумулятор Pixel до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели и полностью выключите телефон.

Осколки стекла могут осложнить разборку или, что хуже, привести к травме. Если заднее стекло телефона треснуто, выполните этот шаг.

Наклейте полосы упаковочной ленты на треснувшее стекло до полного покрытия — это поможет удержать стекло на месте и позволит присоске приклеиться.

Убедитесь, что через нижний край проходит одна полоса (без наложения), достаточная по ширине для установки присоски.

Покрывайте только само стекло — не приклеивайте ленту к раме.

Рекомендуется надеть защитные очки, чтобы уберечь глаза от возможных отлетевших осколков стекла во время ремонта.

Клеевая лента фиксирует заднее стекло к раме. Нагрев стекла размягчает клей, облегчая разделение.

Нагрейте iOpener и положите его на нижний край заднего стекла на две минуты.

Вместо этого можно использовать фен или тепловую пушку для нагрева заднего стекла.

Неправильное использование тепловой пушки может повредить дисплей и/или аккумулятор — внимательно следуйте связанным инструкциям.

Прикрепите присоску к центру нижнего края заднего стекла, как можно ближе к краю.

Резко и равномерно потяните присоску вверх, пока не образуется зазор между задним стеклом и рамой.

Вставьте кончик медиатора для вскрытия в образовавшийся зазор.

Заднее стекло приклеено по периметру рамы. Используйте это изображение как ориентиp, пока отделяете клей.

Возле кнопки питания к заднему стеклу подключён кабель. Не вставляйте медиатор в этом месте, чтобы не повредить кабель.

Если заднее стекло в какой‑то момент кажется застрявшим, подогрейте область и попробуйте снова.

Продолжайте скользить медиатором вдоль нижнего края, чтобы отделить клей.

Оставьте медиатор под нижним левым углом, чтобы клей не склеился снова.

Вставьте второй медиатор под нижний левый угол и проведите им вверх по левому краю, останавливаясь у кнопки питания.

Оставьте медиатор вставленным, чтобы клей не склеился снова.

Вставьте третий медиатор под нижний правый угол заднего стекла и проведите им вверх по правому краю.

Оставьте медиатор под верхним правым углом.

Вставьте четвёртый медиатор под верхний правый угол.

Проведите медиатором вдоль верхнего края и слегка вокруг верхнего левого угла, останавливаясь у нижней части выступа камеры.

Не пытайтесь полностью снять заднее стекло — оно всё ещё соединено лентовым кабелем.

Переверните заднее стекло через левую сторону телефона и зафиксируйте его стойкой с присоской (или прочным предметом), чтобы оно оставалось приподнятым.

Если заднее стекло всё ещё прилипает, пройдитесь медиатором по периметру ещё раз и отделите оставшийся клей.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 5,8 мм, крепящие скобу разъёма заднего стекла.

С помощью пинцета сдвиньте крышку к центру телефона, чтобы отщёлкнуть защёлки и снять её.

Осторожно, чтобы не повредить аккумулятор или задние камеры.

Используйте наконечник лопатки, чтобы поддеть и отсоединить нажимные разъёмы аккумулятора и заднего стекла press connectors.

Снимите заднее стекло.

Используйте отвертку Torx Plus 3IP, чтобы вынуть винт длиной 5.7 мм, фиксирующий крышку разъёма фронтальной камеры.

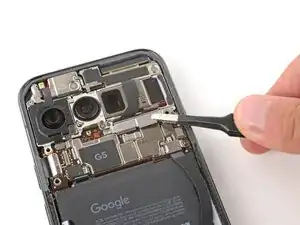

Снимите крышку.

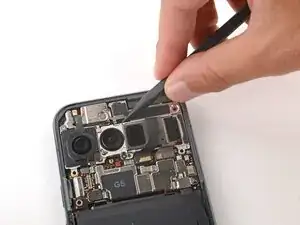

Используйте отвертку Torx Plus 3IP, чтобы вынуть винт длиной 5.7 мм, фиксирующий кронштейн фронтальной камеры.

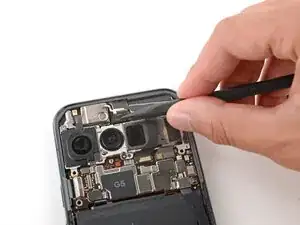

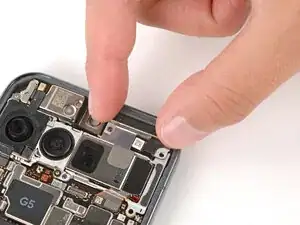

С помощью острия лопатки надавите на защёлку кронштейна фронтальной камеры внутрь и вверх, чтобы освободить её.

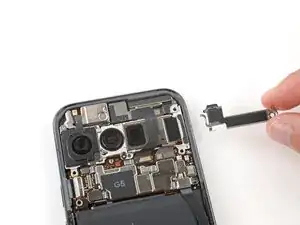

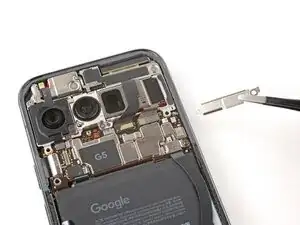

Снимите кронштейн.

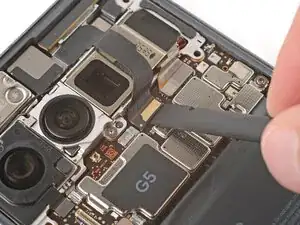

Используйте лопатку, чтобы поддеть и разъединить нажимной разъём фронтальной камеры.

Фронтальная камера зафиксирована клеем в своём углублении.

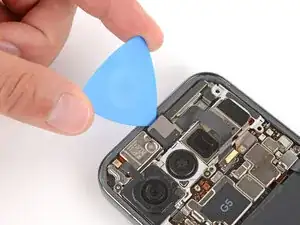

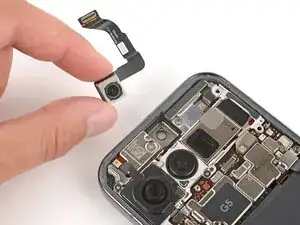

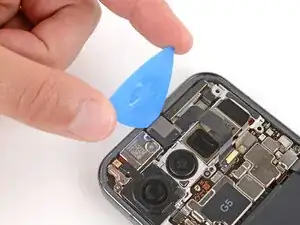

Используйте остриё медиатора для аккуратного поддёма верхнего края фронтальной камеры и выньте её.

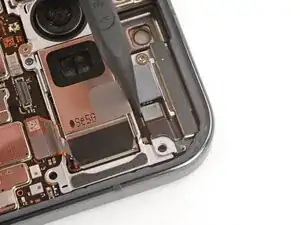

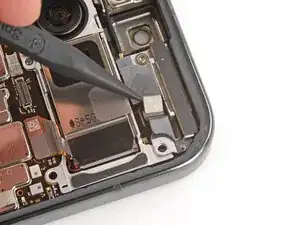

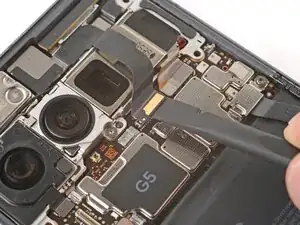

С помощью острия лопатки подденьте и разъедините нажимной разъём mmWave‑антенны.

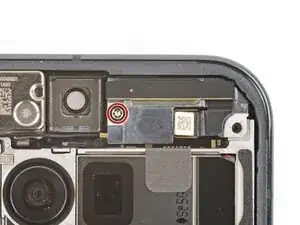

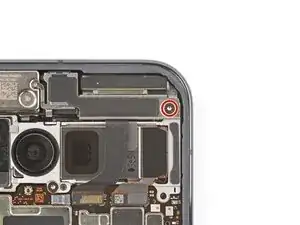

Используйте отвертку Torx Plus 3IP, чтобы вынуть винт длиной 4.1 мм, фиксирующий mmWave‑антенну.

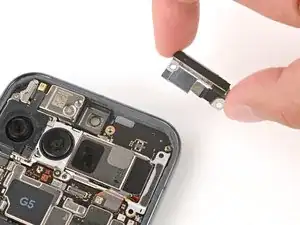

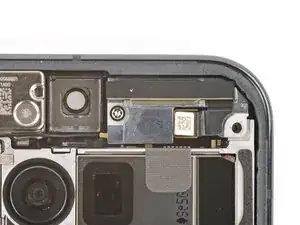

Снимите mmWave‑антенну.
