Снятие аккумулятора Pixel 10

Отключите все кабели от телефона.

Дайте аккумулятору Pixel полностью разрядиться (до выключения) перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Осколки стекла усложняют разборку — или, что хуже, могут причинить травму. Если заднее стекло телефона треснуло, выполните этот шаг.

Наклейте полоски упаковочной ленты на треснувшее стекло до полной его защиты — это поможет удержать осколки и позволит присоске сцепиться со стеклом.

Убедитесь, что есть одна полоска (без наложения) ленты поперёк нижнего края, достаточная по размеру для размещения присоски.

Закрывайте только само стекло — не приклеивайте ленту к рамке.

Рассмотрите возможность использования защитных очков, чтобы защитить глаза от отлетевших осколков стекла во время ремонта.

Клей крепит заднее стекло к рамке. Нагрев стекла размягчает клей и облегчает отделение.

Нагрейте iOpener и положите его на нижний край заднего стекла на две минуты.

В качестве альтернативы можно использовать фен или тепловую пушку для нагрева заднего стекла.

Неправильное использование тепловой пушки может повредить дисплей и/или аккумулятор — внимательно следуйте связанным инструкциям.

Прикрепите ручку‑присоску к центру нижнего края заднего стекла как можно ближе к краю.

Резко, но ровно тяните ручку‑присоску вверх, пока между задним стеклом и рамкой не появится щель.

Вставьте кончик монтажной лопатки в щель.

Заднее стекло закреплено клеем по периметру рамки. Используйте эту картинку как ориентир при отделении клея.

Возле кнопки питания к заднему стеклу подключён кабель. Не вставляйте лопатку в это место, чтобы не повредить кабель.

Если заднее стекло где‑то застревает при следующих шагах, подогрейте эту область и повторите попытку.

Проведите монтажной лопаткой вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку под нижним левым углом, чтобы клей не склеился снова.

Вставьте вторую лопатку под нижний левый угол и проведите ею вверх по левой стороне, останавливаясь у кнопки питания.

Оставьте лопатку вставленной, чтобы клей не склеился снова.

Вставьте третью лопатку под нижний правый угол заднего стекла и проведите ею вверх по правой стороне.

Оставьте лопатку под верхним правым углом.

Вставьте четвёртую лопатку под верхний правый угол.

Проведите лопаткой вдоль верхнего края и немного вокруг верхнего левого угла, останавливаясь у основания выступа камеры.

Пока не пытайтесь полностью снять заднее стекло — оно всё ещё подключено ленточным кабелем.

Отложите заднее стекло через левую сторону телефона и используйте присоску (или прочный предмет), чтобы подпереть его.

Если заднее стекло всё ещё застревает, ещё раз пройдитесь монтажной лопаткой по периметру и отделите оставшийся клей.

Используйте отвертку Torx Plus 3IP, чтобы отвинтить два винта длиной 5,0 мм, удерживающие кронштейн разъёма заднего стекла.

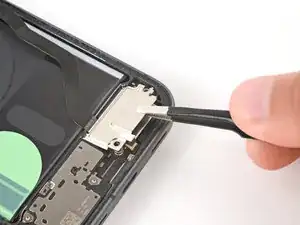

Снимите кронштейн пинцетом или пальцами.

Осторожно, чтобы не поцарапать и не запачкать задние камеры.

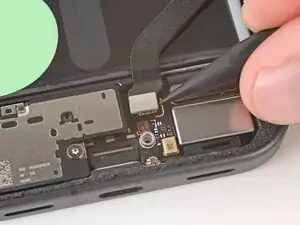

Используйте наконечник лопатки, чтобы поддеть и отключить нажимной разъём заднего стекла press connector.

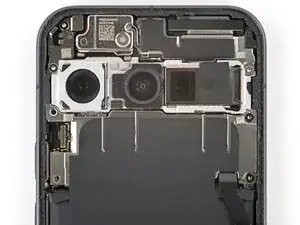

Снимите заднее стекло.

Используйте отвертку Torx Plus 3IP, чтобы отвинтить два винта длиной 5,0 мм, удерживающие крышку платы.

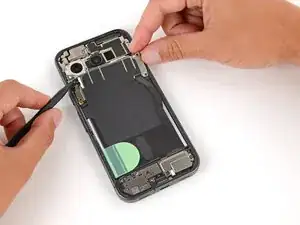

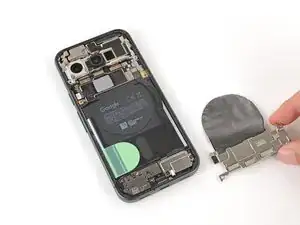

Используйте лопатку, чтобы поднять крышку платы, затем возьмитесь за крышку и медленно снимите графитовую прокладку с аккумулятора.

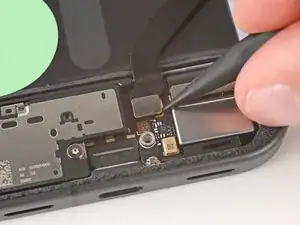

Используйте кончик лопатки, чтобы поддеть и отключить пружинный разъем батареи press connector.

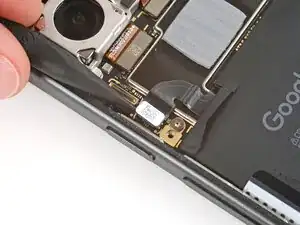

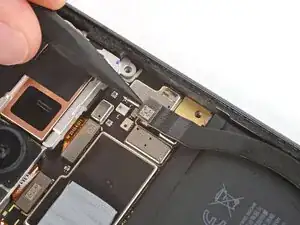

Используйте кончик лопатки, чтобы поддеть и отключить пружинный разъем межплатного кабеля в правом нижнем углу платы.

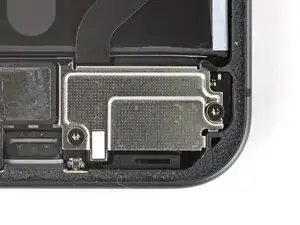

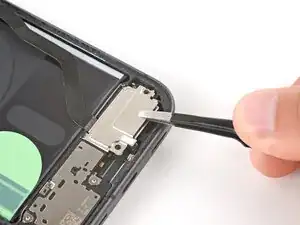

Отверткой Torx Plus 3IP снимите два винта длиной 5,0 мм, удерживающие крышку платы USB‑C.

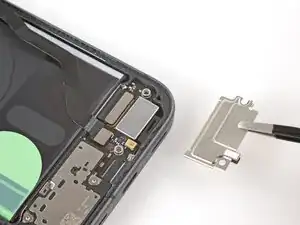

Снимите крышку платы USB‑C.

Используйте кончик лопатки, чтобы поддеть и отключить пружинный разъем межплатного кабеля от платы USB‑C.

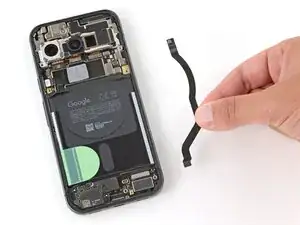

Снимите межплатный кабель.

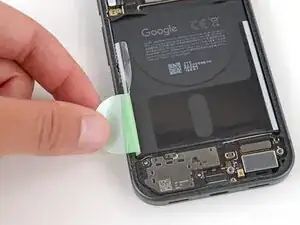

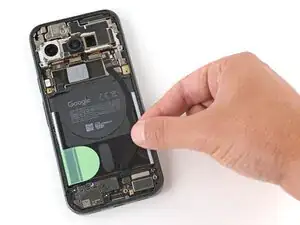

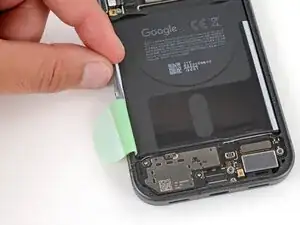

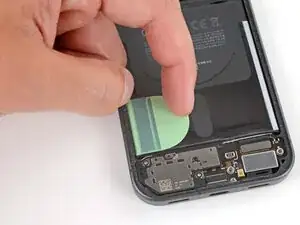

С помощью пальцев подденьте весь отрывной язычок аккумулятора с левой стороны батареи, включая тонкую полоску вдоль боковой стороны.

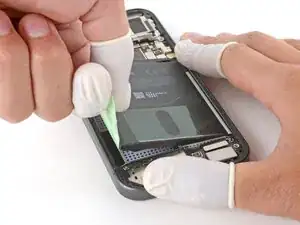

Наденьте напальчники, чтобы лучше зафиксировать язычки для вытягивания аккумулятора и корпус на следующем шаге.

Если у вас нет напальчников, используйте латексные/нитриловые или резиновые перчатки.

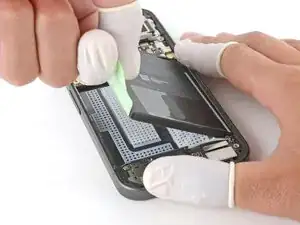

Зафиксируйте правую сторону телефона одной рукой и другой рукой захватите язычок аккумулятора.

Убедитесь, что рука, фиксирующая телефон, в основном давит на корпус — она не должна закрывать аккумулятор или давить на хрупкие компоненты.

Тяните язычок строго вверх, прикладывая постоянную, равномерную силу, пока клей не разомкнется.

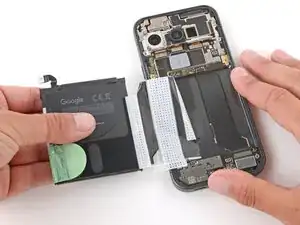

Возьмите аккумулятор и медленно оттяните его от телефона, чтобы вытащить пластиковую оболочку из углубления.

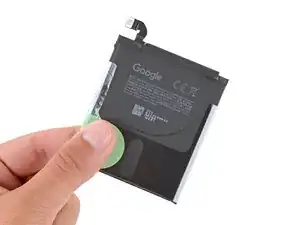

Удалите аккумулятор.
