Замена ушного динамика (эфирного динамика) Motorola DROID MAXX

Положите Droid Maxx лицевой стороной вверх на мягкую плоскую пластиковую поверхность с достаточным пространством для размещения инструментов и мелких деталей.

Поднимите Droid Maxx и поверните его на 90 градусов влево, удерживая за боковые стороны одной рукой. Сохраняйте это положение до тех пор, пока в следующих шагах не будет указано иное.

Найдите кнопки регулировки громкости, расположенные ближе к центру Droid Maxx.

Свободной рукой возьмите лопатку и вставьте её между верхним зазором, ближайшим к экрану, кнопок громкости и корпусом Droid Maxx.

Используя плоскую часть наконечника лопатки, сильно надавите на корпус Droid Maxx, пока не услышите щелчок.

Свободной рукой аккуратно снимите кнопки двумя пальцами и удерживайте движение до полного извлечения детали из Droid Maxx. Не сгибайте и не применяйте силу к детали, так как она также служит лотком для установки SIM-карты.

Наклоните Droid Maxx вправо, чтобы увидеть край резиновой задней крышки, и удерживайте это положение.

Возьмите лопатку и прижмите её наконечник к зазору между резиновой крышкой и рамой Droid Maxx. Проведите кромкой лопатки вдоль поверхности, пока не услышите щелчок.

Продвигайтесь лопаткой к верхней части Droid Maxx и используйте пальцы руки, удерживающей устройство, в качестве опоры при снятии верхней части резиновой задней крышки. При необходимости поворачивайте Droid Maxx для удобства. Не снимайте крышку через нижнюю часть.

Как только верхняя часть крышки отделится от рамы, захватите нижнюю часть резиновой крышки пальцем и сдвиньте её вниз, чтобы полностью снять.

Поместите резиновую заднюю крышку в место рядом, где она не будет мешать вашим движениям.

Положите Droid Maxx лицевой стороной вниз на пластиковую поверхность, чтобы начать откручивание винтов.

Возьмите отвёртку Torx T5 и аккуратно выкрутите все винты, фиксирующие материнскую плату Droid Maxx. Обратите внимание: всего восемь (8) чёрных винтов по всему модулю платы, по четыре (4) вверху и четыре (4) внизу, а также два (2) серебристых винта, расположенных в правой нижней части Droid Maxx.

Есть один (1) винт, удерживающий корпус камеры. Для этого винта используйте отвёртку T4.

После снятия всех винтов поднимите Droid Maxx как в шаге 2.

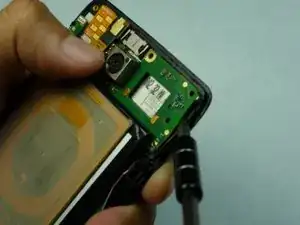

Найдите две (2) защёлки в пластиковом корпусе камеры, по одной (1) в каждом углу Droid Maxx.

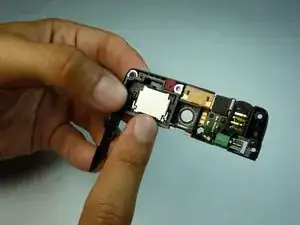

Возьмите плоскую отвёртку и аккуратно подденьте обе защёлки, чтобы освободить корпус камеры. Будьте осторожны — эти пластиковые защёлки очень хрупкие и легко ломаются.

Теперь вы готовы! Эти шаги и изображения служат руководством по безопасной разборке Motorola Droid Maxx. Последующие руководства покажут, как заменить такие детали, как камера или аккумулятор.

Имейте в виду, что для замены любой из перечисленных деталей вы будете перенаправлены в этот общий раздел.

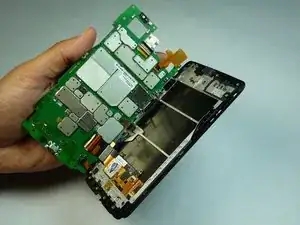

Начните с приподнимания материнской платы с помощью пластикового монтажного инструмента, например лопатки.

Удалите антистатическую ленту, покрывающую разъёмы камеры.

Используя отвёртку Torx T5, выкрутите винты, чтобы получить доступ к моторчику вибрации.

Как только у вас появится доступ к моторчику вибрации, камере и ушному динамику, вы сможете легко извлечь ушной динамик.

Подобно моторчику вибрации, постарайтесь освободить медные проводники, удерживающие ушной динамик.

С помощью лопатки подденьте динамик и выньте его, чтобы заменить на новый.
