Замена вибромотора Motorola DROID MAXX

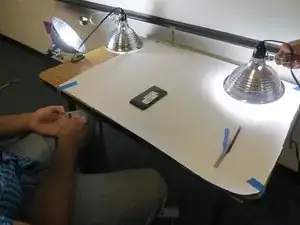

Разместите Droid Maxx лицевой стороной вверх на мягкой плоской пластиковой поверхности с достаточным пространством для размещения инструментов и мелких деталей.

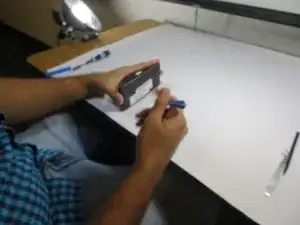

Поднимите Droid Maxx и поверните его на 90 градусов влево, удерживая его по бокам одной рукой. Сохраняйте это положение все время, если в последующих шагах не указано иное.

Найдите кнопки регулировки громкости, расположенные ближе к центру Droid Maxx.

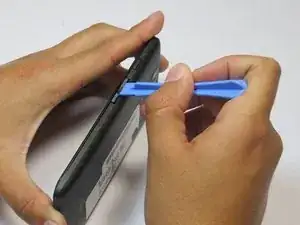

Свободной рукой возьмите лопатку и вставьте её между верхним зазором, ближайшим к экрану, кнопок громкости и корпуса Droid Maxx.

Используя плоскую часть наконечника лопатки, сильно надавите на корпус Droid Maxx, пока не услышите щелчок.

Свободной рукой осторожно снимите кнопки двумя пальцами и продолжайте движение, пока часть полностью не выйдет из Droid Maxx. Не гните и не применяйте силу к детали, так как она также служит лотком для установки SIM-карты.

Наклоните Droid Maxx вправо, чтобы увидеть край резиновой задней крышки, и удерживайте это положение.

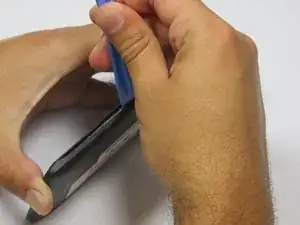

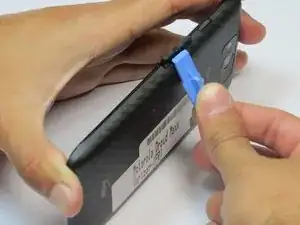

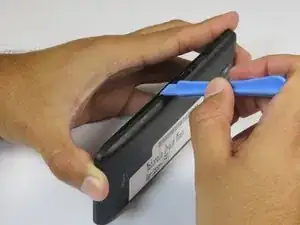

Возьмите лопатку и прижмите её наконечник к щели между резиновой крышкой и рамкой Droid Maxx. Проведите краем лопатки вдоль поверхности, пока не услышите щелчок.

Продвигайтесь лопаткой к верхней части Droid Maxx и используйте пальцы руки, которой вы держите устройство, как опору, пока снимаете верхнюю часть резиновой крышки. При необходимости поворачивайте Droid Maxx, чтобы облегчить движение. Не начинайте с нижней части при снятии крышки.

Когда верхняя часть крышки отделится от рамки, захватите нижнюю часть резиновой крышки пальцем и сдвиньте её вниз, чтобы полностью снять.

Поместите резиновую заднюю крышку в место рядом, где она не будет мешать движениям рук.

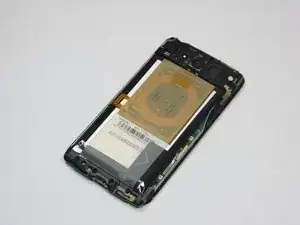

Положите Droid Maxx лицевой стороной вниз на пластиковую поверхность, чтобы начать снятие винтов.

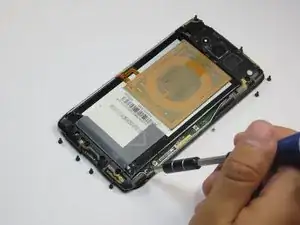

Возьмите отвертку Torx T5 и аккуратно выкрутите все винты на плате Droid Maxx. Обратите внимание, что всего имеется восемь (11) чёрных винтов, разбросанных по плате: четыре (4) в верхней части и четыре (4) в нижней, а также два (2) серебристых винта, расположенных в правой нижней части Droid Maxx.

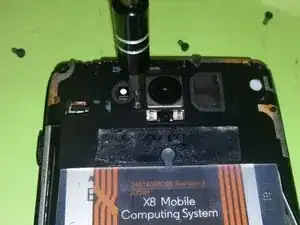

Есть один (1) винт, удерживающий корпус камеры. Для этого винта используйте отвертку T4.

После снятия всех винтов поднимите и удерживайте Droid Maxx как в шаге 2.

Найдите два (2) фиксатора в пластиковом корпусе камеры, по одному (1) в каждом углу Droid Maxx.

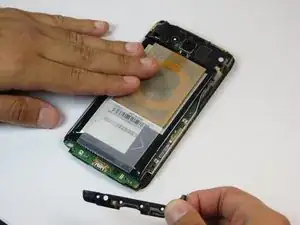

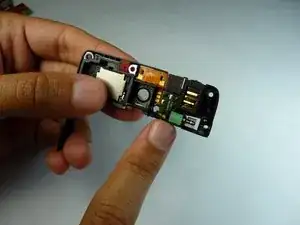

Возьмите шлицевую отвертку и аккуратно подденьте оба фиксатора, чтобы освободить корпус камеры. Будьте осторожны: эти пластиковые защёлки очень хрупкие и легко ломаются.

Теперь вы готовы! Эти шаги вместе с изображениями служат руководством по безопасной разборке Motorola Droid Maxx. Последующие руководства покажут, как заменить такие детали, как камера или аккумулятор.

Учтите, что для замены любой из перечисленных деталей вы будете перенаправлены в этот общий раздел.

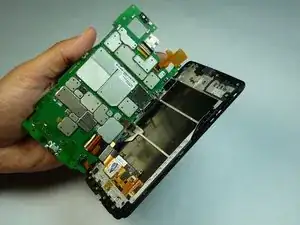

Начните с подъёма материнской платы с помощью пластикового монтажного инструмента.

Снимите антистатическую ленту, закрывающую разъёмы камеры.

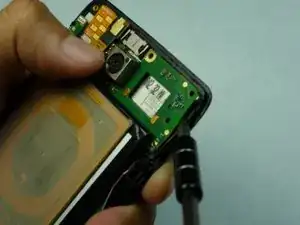

Используя отвертку Torx T5, выкрутите винты, чтобы получить доступ к вибромотору.

После получения доступа к вибромотору, камере и динамику слухового окна вы сможете легко извлечь вибромотор.

Снимите медные провода, удерживающие вибромотор, так как они хрупкие.

Наконец, извлеките вибромотор вручную (если возможно) и аккуратно установите новый тем же способом.
