Замена экрана OnePlus 8

Выключите телефон и отключите все кабели.

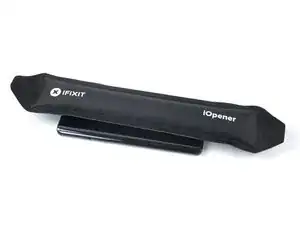

Нагрейте iOpener и приложите его к заднему стеклу на две минуты.

Вы также можете использовать фен, тепловую пушку или нагревательную плиту — но сильный нагрев может повредить дисплей и внутреннюю батарею, поэтому действуйте осторожно.

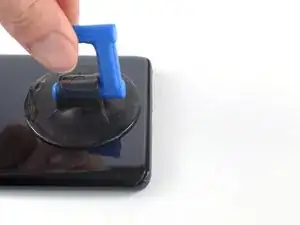

Приложите присоску к центру нижнего края заднего стекла, как можно ближе к краю.

Если экран сильно треснул, заклейте его слоем прозрачной упаковочной ленты, чтобы присоска лучше держалась. В качестве альтернативы можно тянуть с помощью очень прочной ленты вместо присоски. Если ничего не помогает, попробуйте приклеить присоску к разбитому экрану суперклеем.

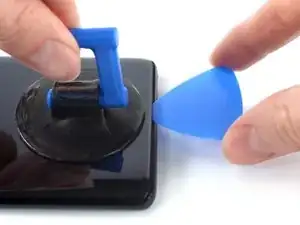

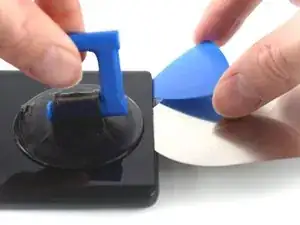

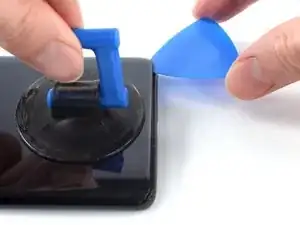

Потяните присоску вверх сильной, равномерной силой, чтобы создать зазор между задним стеклом и рамкой.

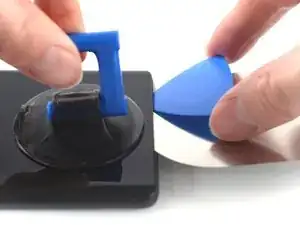

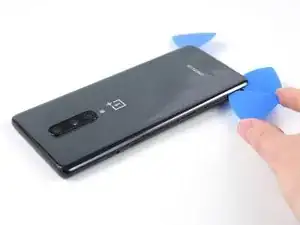

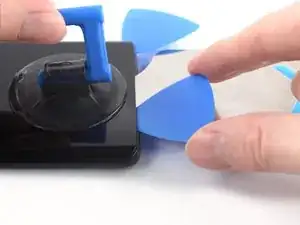

Вставьте медиатор (пластиковую лопатку) в образовавшийся зазор.

Проведите медиатор к правому нижнему углу, чтобы перерезать клей, фиксирующий заднее стекло.

Оставьте медиатор в правом нижнем углу, чтобы клей не слипся вновь.

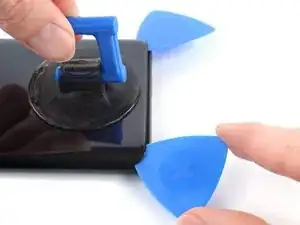

Вставьте второй медиатор под нижний край заднего стекла в созданный вами зазор.

Проведите медиатор к левому нижнему углу, чтобы перерезать клей.

Оставьте медиатор в левом нижнем углу, чтобы клей не слипся вновь.

Если трудно прорезать клей, снова нагрейте iOpener и приложите его к краю на две минуты, чтобы размягчить клей.

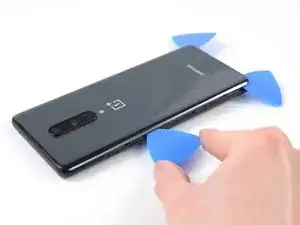

Вставьте третий медиатор под левый нижний угол заднего стекла.

Проведите медиатор вверх вдоль левого края, чтобы перерезать клей.

Оставьте медиатор в левом верхнем углу, чтобы клей не слипся вновь.

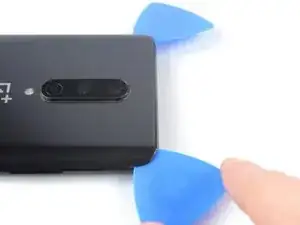

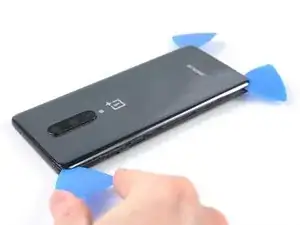

Вставьте четвёртый медиатор под левый верхний угол заднего стекла.

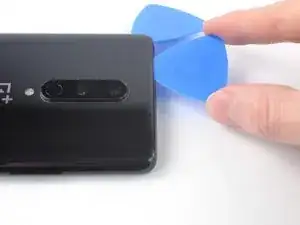

Проведите медиатор вдоль верхнего края, чтобы перерезать клей.

Оставьте медиатор в правом верхнем углу, чтобы клей не слипся вновь.

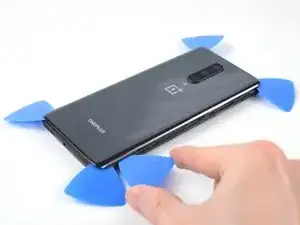

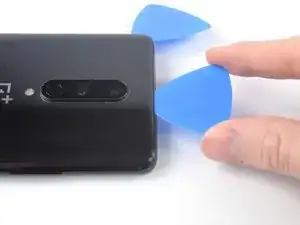

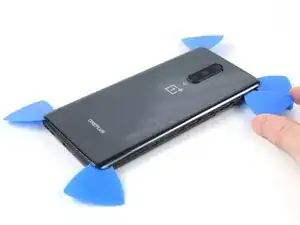

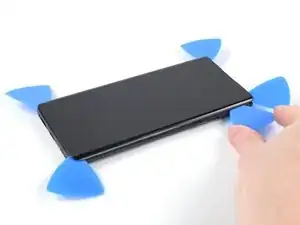

Вставьте пятый медиатор под правый верхний угол заднего стекла.

Проведите медиатор вниз по правому краю, чтобы перерезать оставшийся клей.

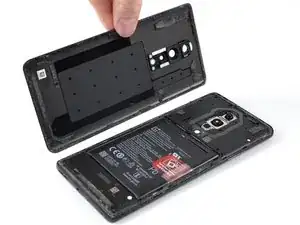

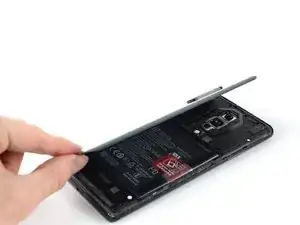

Снимите заднее стекло.

Если заднее стекло всё ещё плотно держится к рамке, проведите медиатором по всему периметру, пока стекло полностью не отделится.

Во время сборки:

Зафиксируйте заднее стекло с помощью заранее нарезанной клейкой ленты или двустороннего скотча.

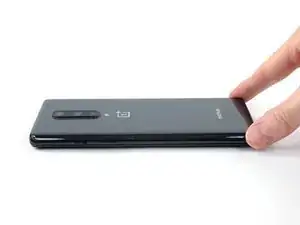

После установки заднего стекла приложите сильное, равномерное давление к телефону на несколько минут, чтобы клей хорошо скрепился.

Белая наклейка может покрывать винт в правом верхнем углу динамика. Проколите её кончиком отвертки или удалите пинцетом.

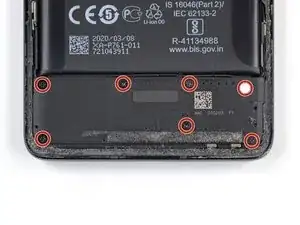

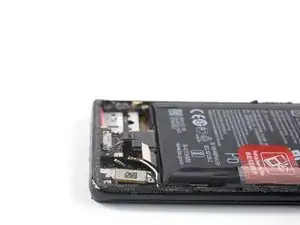

Используйте отвёртку Phillips, чтобы удалить семь винтов длиной 3.3 мм, удерживающих динамик.

Динамик зафиксирован пластиковыми защёлками.

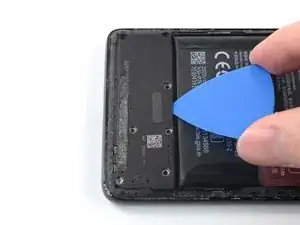

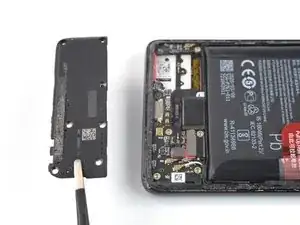

Вставьте медиатор под центр верхнего края динамика.

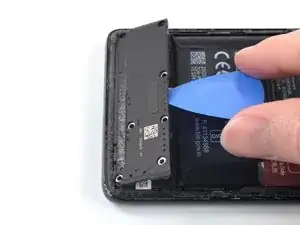

Подденьте, чтобы освободить защёлки, поднимая динамик, пока не сможете взять его пальцами.

Снимите динамик.

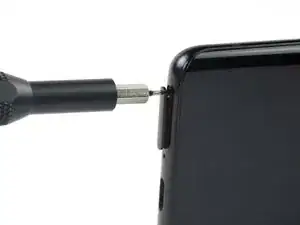

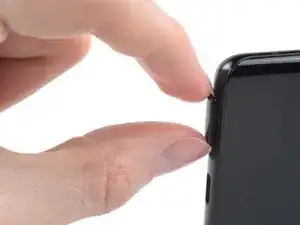

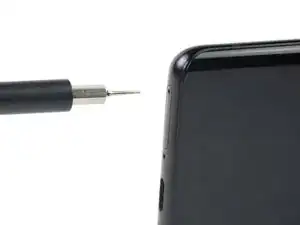

Вставьте инструмент для извлечения SIM‑лотка, биту или распрямлённую скрепку в отверстие лотка SIM-карты на нижнем крае телефона.

Нажмите сильно, чтобы извлечь лоток.

Удалите лоток SIM‑карты из телефона.

Тонкая резиновая прокладка обеспечивает защиту от воды и пыли. Если эта прокладка повреждена или отсутствует, замените прокладку (или весь лоток), чтобы сохранить влагозащиту и защитить внутренние компоненты телефона.

При вставке SIM‑карты в лоток убедитесь, что она правильно ориентирована в лотке перед возвращением лотка в телефон.

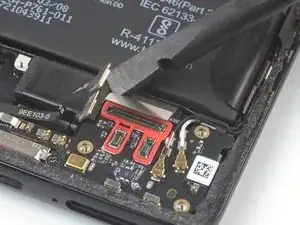

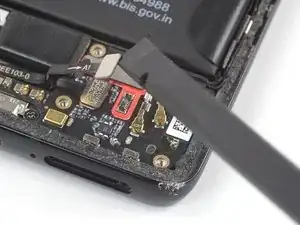

Используйте лопатку, чтобы отсоединить кабель платы антенны от дочерней платы, поддев разъем прямо вверх из его гнезда.

Используйте лопатку, чтобы отсоединить кабель сканера отпечатков пальцев от дочерней платы, поддев разъем прямо вверх из его гнезда.

Используйте лопатку, чтобы отсоединить соединительный кабель от дочерней платы, поддев разъем прямо вверх из его гнезда.

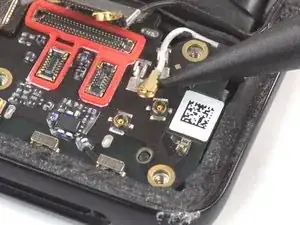

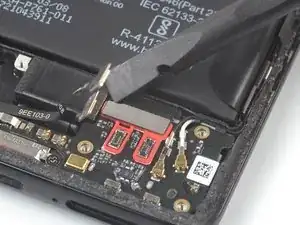

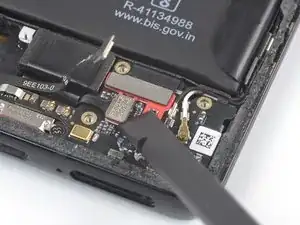

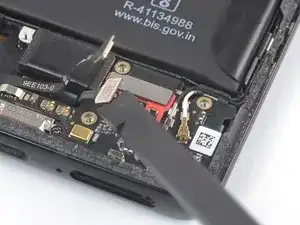

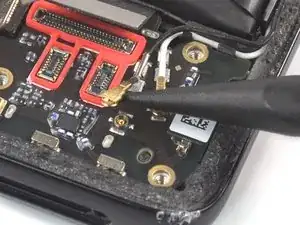

Используйте заострённый конец лопатки, чтобы отсоединить чёрный антенный кабель, поддев разъем прямо вверх из его гнезда на материнской плате.

Поддёргивайте только по металлическим головкам разъёмов. Избегайте поддевания самих кабелей.

Для повторного подключения антенных кабелей зафиксируйте каждый кабель над его гнездом и прижмите плоским концом лопатки. Разъём защёлкнется на месте.

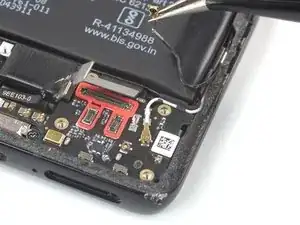

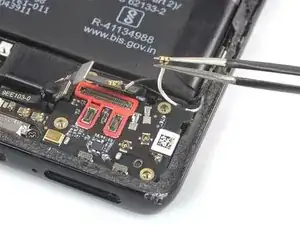

Используйте пинцет или пальцы, чтобы вынуть чёрный антенный кабель из клипсы на дочерней плате.

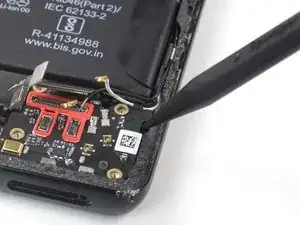

Используйте заострённый конец лопатки, чтобы отсоединить белый антенный кабель, поддев разъем прямо вверх из его гнезда на материнской плате.

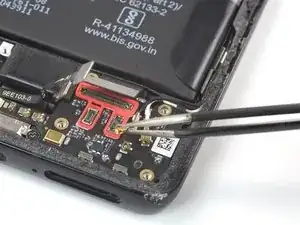

Используйте пинцет или пальцы, чтобы вынуть белый антенный кабель из клипсы на дочерней плате.

При сборке убедитесь, что антенные кабели уложены в канавки на правом краю телефона перед тем, как зажать их в соответствующих клипсах.

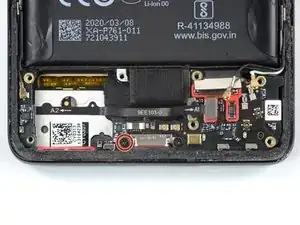

Используйте крестовую отвёртку, чтобы выкрутить единственный винт длиной 3,3 мм, фиксирующий дочернюю плату.

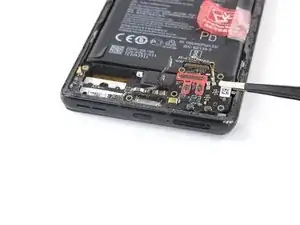

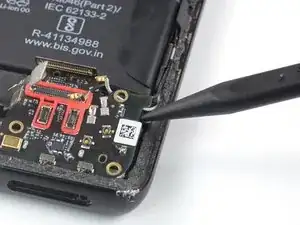

Вставьте острие лопатки под верхний правый угол дочерней платы.

Подденьте дочернюю плату.

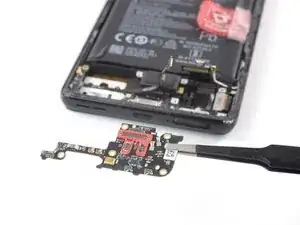

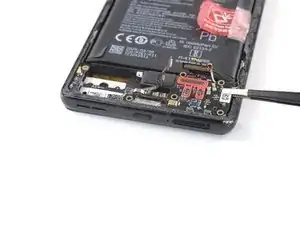

Используйте пинцет или пальцы, чтобы снять дочернюю плату.

Перед повторной установкой дочерней платы убедитесь, что все подключённые к ней кабели отведены в сторону.

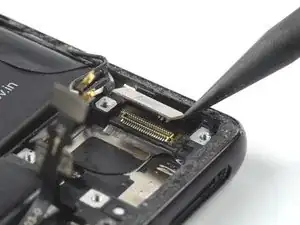

Используйте заострённый конец лопатки, чтобы отсоединить кабель дисплея, поддев разъём прямо вверх из его гнезда в нижнем правом углу рамки.

Поместите заднюю крышку на рамку, чтобы защитить внутренние компоненты телефона в оставшейся части процесса снятия экрана.

Переверните телефон так, чтобы экран был сверху.

Нагрейте iOpener и приложите его к экрану на две минуты.

Вы также можете использовать фен, тепловую пушку или тёплую плиту — но чрезмерный нагрев может повредить дисплей и внутренний аккумулятор, поэтому действуйте осторожно.

Прикрепите присоску к центру нижнего края экрана, как можно ближе к краю.

Если экран сильно треснул, заклейте его слоем прозрачной упаковочной ленты, чтобы присоска держалась. В качестве альтернативы можно тянуть с помощью очень прочной ленты вместо присоски. Если ничего не помогает, попробуйте приклеить присоску к разбитому экрану суперклеем.

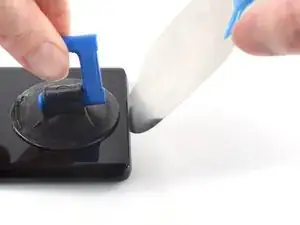

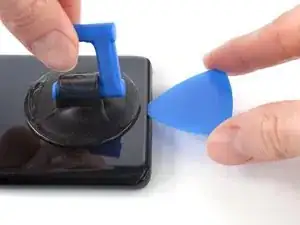

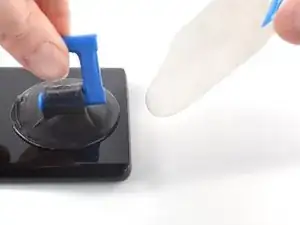

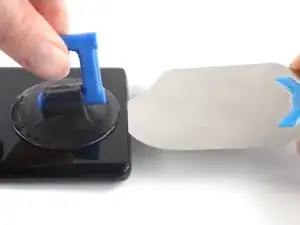

Ровно, с постоянной силой потяните за присоску и вставьте iFlex между экраном и рамкой.

Убедитесь, что вы вставляете iFlex под экран, а не под пластиковую рамку.

В зависимости от возраста телефона это может быть трудно. Если возникают проблемы, подогрейте нижний край и попробуйте снова.

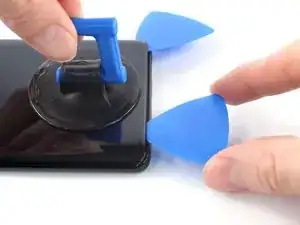

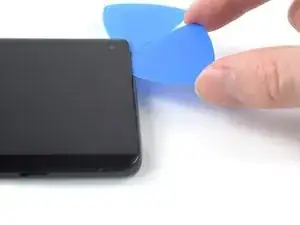

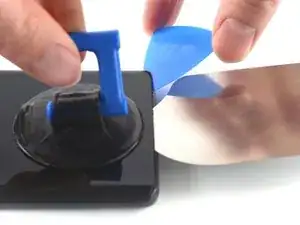

Вставьте лезвие для вскрытия между iFlex и экраном.

Сдвиньте лезвие до нижнего правого угла экрана, чтобы разрезать клей.

Оставьте лезвие на месте, чтобы клей не склеился повторно.

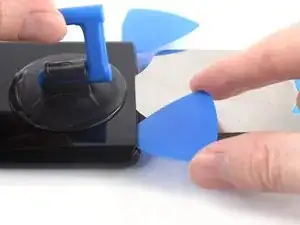

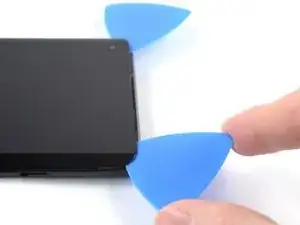

Вставьте второе лезвие для вскрытия между iFlex и экраном.

Сдвиньте лезвие до нижнего левого угла экрана, чтобы разрезать клей.

Оставьте лезвие на месте, чтобы клей не склеился повторно.

Уберите iFlex.

Если клей становится трудно разрезать, скорее всего он остыл. Используйте iOpener или тепловую пушку, чтобы разогреть его заново.

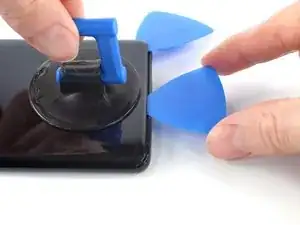

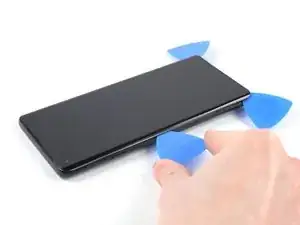

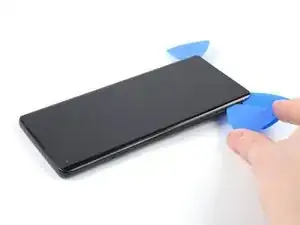

Вставьте третье лезвие для вскрытия под нижний левый угол экрана.

Сдвиньте лезвие вверх по левому краю экрана, чтобы разрезать клей.

Оставьте лезвие в верхнем левом углу, чтобы клей не склеился повторно.

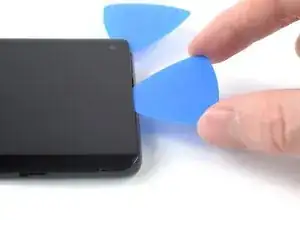

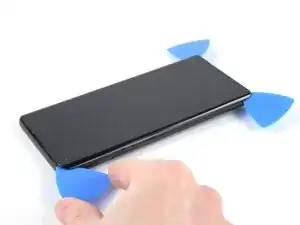

Вставьте четвёртую монтажную лопатку в верхний левый угол экрана.

Проведите лопаткой вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не закрылся снова.

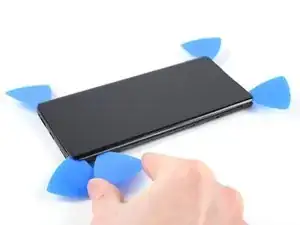

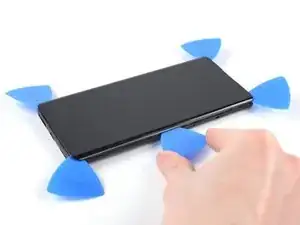

Вставьте пятую монтажную лопатку под верхний правый угол экрана и проведите ею вниз по правому краю телефона, чтобы разрезать оставшийся клей.

Не пытайтесь пока полностью снять дисплей — кабели дисплея ещё пропущены через среднюю рамку.

Переверните телефон.

Снимите заднюю крышку.

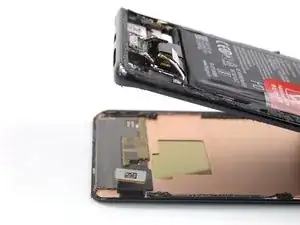

Поднимите нижний край телефона и аккуратно проденьте кабель дисплея через его зазор в корпусе.

Если экран всё ещё приклеен к корпусу, проведите монтажной лопаткой по всему периметру, пока экран полностью не отделится.

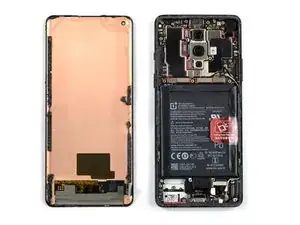

Снимите экран.

При сборке следуйте этому руководству: установке клеевых лент, вырезанных по размеру для вашего устройства.
