Замена дочерней платы OnePlus 9 5G

Используйте это руководство, чтобы заменить дочернюю плату в вашем OnePlus 9 5G.

Для завершения ремонта потребуется клей-лепенка для заднего стекла.

Примечание. Сохранение водозащиты после ремонта зависит от чистоты сопрягаемых поверхностей и точности повторного нанесения клея. Ваше устройство потеряет заводской рейтинг IP (Ingress Protection); однако только версии OnePlus 9 5G для T-Mobile имеют IP‑рейтинг.

Шаг 1

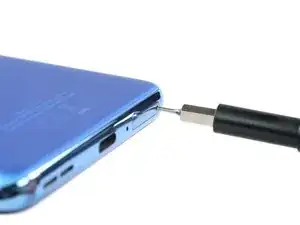

Вставьте инструмент для извлечения SIM‑лотка, биту или распрямлённую скрепку в отверстие лотка SIM-карты на нижнем торце телефона.

Нажмите сильнее, чтобы извлечь лоток.

Шаг 2

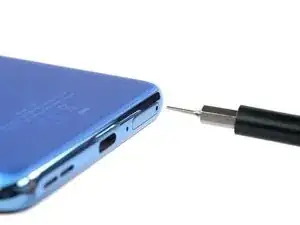

Извлеките лоток SIM‑карты из телефона.

При повторной установке SIM‑карты убедитесь, что она правильно ориентирована в лотке.

Тонкая резиновая прокладка вокруг лотка SIM обеспечивает защиту от воды и пыли. Если прокладка повреждена или отсутствует, замените прокладку или весь лоток SIM, чтобы защитить внутренние компоненты телефона.

Шаг 3

Полностью выключите телефон перед началом работ.

Подготовьте iOpener и приложите его к заднему стеклу на не менее трёх минут, чтобы размягчить клей под ним.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Шаг 4

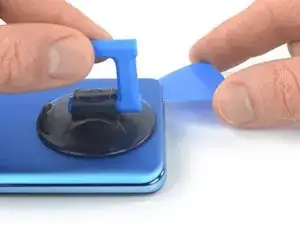

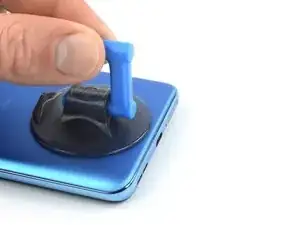

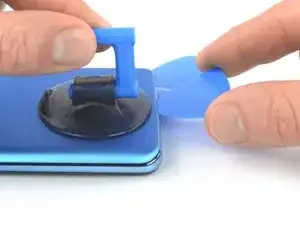

Прикрепите присоску к заднему стеклу как можно ближе к нижнему краю.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому стеклу.

Потяните присоску вверх с сильной, равномерной силой, чтобы создать зазор между стеклом и рамкой.

Если вам трудно создать зазор, примените больше нагрева, чтобы ещё больше размягчить клей.

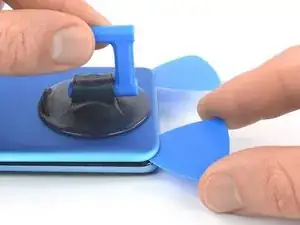

Вставьте монтажную лопатку в образовавшийся зазор.

Шаг 5

Просуньте монтажную лопатку к нижнему правому углу, чтобы разрезать клей.

Оставьте лопатку на месте, чтобы клей не склеился заново.

Шаг 6

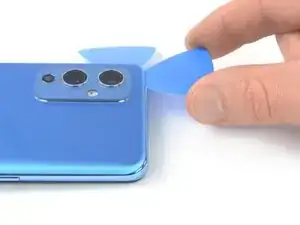

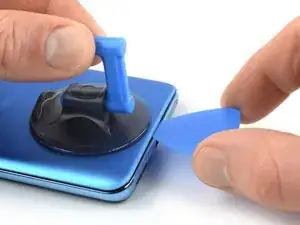

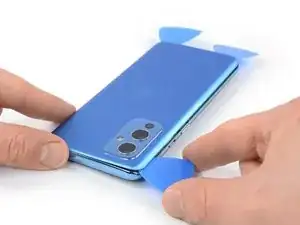

Вставьте вторую монтажную лопатку под нижний край заднего стекла.

Просуньте лопатку к нижнему левому углу, чтобы разрезать клей.

Оставьте монтажные лопатки на месте, чтобы клей не склеился заново.

Шаг 7

Если клей трудно резать, он, вероятно, остыл. Используйте iOpener, чтобы снова его разогреть.

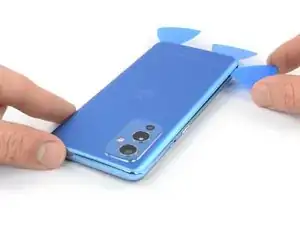

Вставьте третью монтажную лопатку под нижний левый угол заднего стекла.

Просуньте лопатку вдоль левого края телефона, чтобы разрезать клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не склеился заново.

Шаг 8

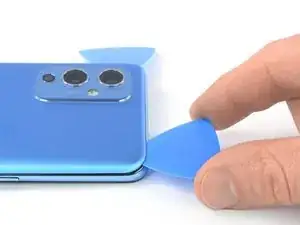

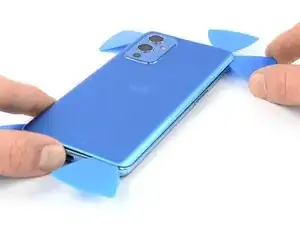

Вставьте четвёртую монтажную лопатку под верхний левый угол заднего стекла.

Просуньте лопатку вдоль верхнего края, чтобы разрезать клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился заново.

Шаг 9

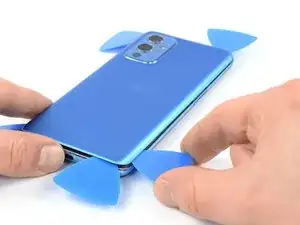

Вставьте пятую и последнюю монтажную лопатку под верхний правый угол заднего стекла.

Просуньте лопатку вдоль правого края задней крышки, чтобы разрезать оставшийся клей.

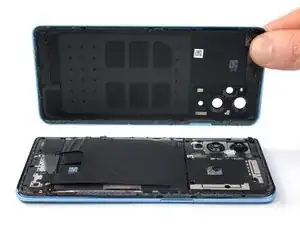

Шаг 10

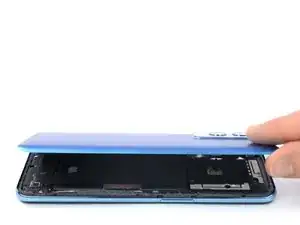

Снимите заднее стекло.

Если заднее стекло всё ещё прилипло к рамке, проведите монтажной лопаткой по всему периметру, пока стекло не отделится полностью.

При сборке используйте предварительно вырезанную клей‑лепёнку или двустороннюю липкую ленту для закрепления заднего стекла. После установки заднего стекла приложите сильное, равномерное давление к телефону в течение нескольких минут, чтобы клей хорошо схватился — стопка тяжёлых книг подойдёт.

Шаг 11

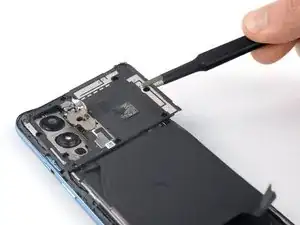

Используя пинцет, аккуратно отогните нижний правый угол ленты катушки зарядки от крышки дочерней платы.

Шаг 12

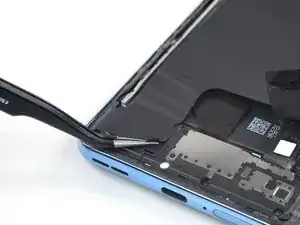

Используя пинцет, аккуратно отогните нижний левый угол ленты катушки зарядки от громкоговорителя.

Шаг 13

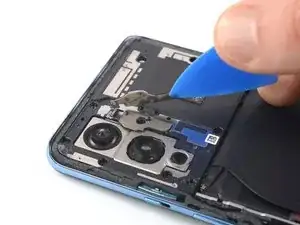

Светодиодный модуль вспышки удерживается слабым клеем и закрывает винт крышки материнской платы.

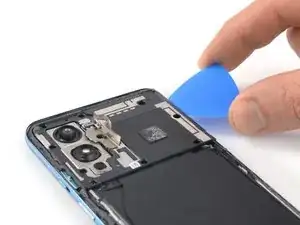

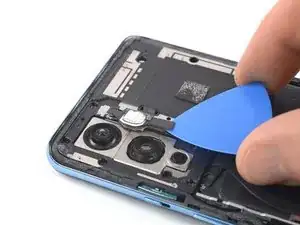

Осторожно подденьте монтажной лопаткой нижний край модуля вспышки.

С помощью лопатки приподнимите модуль вспышки.

Не пытайтесь полностью снять модуль вспышки в ходе этой процедуры. Его кабель приклеен к тыльной стороне крышки материнской платы.

Шаг 14

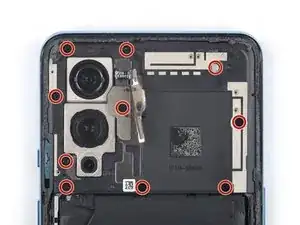

Используйте отвертку Phillips, чтобы выкрутить десять винтов длиной 3.8 мм, фиксирующих крышку материнской платы.

Один из винтов крышки материнской платы закрыт белой наклейкой, отмечающей попадание воды. Чтобы отвинтить винт, можно проколоть наклейку отверткой.

Шаг 15

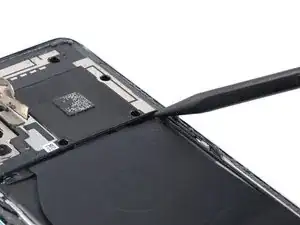

Крышка материнской платы дополнительно удерживается плотными пластиковыми защёлками.

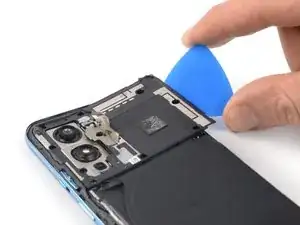

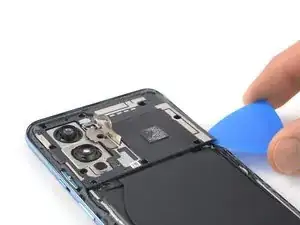

Вставьте лопатку под нижний правый край крышки материнской платы.

Подденьте вверх, чтобы ослабить крышку материнской платы и создать зазор.

Шаг 16

Просуньте медиатор под нижний правый край крышки материнской платы.

Проведите медиатор вверх вдоль правого края крышки материнской платы.

Поверните медиатор, чтобы освободить пластиковые защёлки, и подденьте крышку материнской платы вверх.

Шаг 17

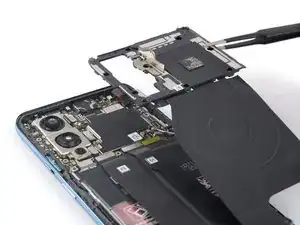

С помощью пинцета или пальцев снимите крышку материнской платы.

Катушка беспроводной зарядки прикреплена к крышке материнской платы и поднимется одновременно с ней.

Шаг 18

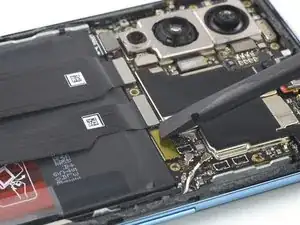

Используйте лопатку, чтобы отключить кабель батареи, поддев разъём вертикально вверх из его гнезда в нижнем левом углу материнской платы.

Чтобы повторно подсоединить пресс-коннекторы вроде этого, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При несоосном соединении штыри могут погнуться и вызвать необратимые повреждения.

Шаг 19

Используйте отвертку Phillips, чтобы выкрутить пять винтов длиной 3.8 мм, фиксирующих крышку дочерней платы.

Один из винтов крышки дочерней платы закрыт белой наклейкой, отмечающей попадание воды. Чтобы отвинтить винт, можно проколоть наклейку отверткой.

Шаг 20

Вставьте кончик лопатки под верхний правый край крышки дочерней платы.

Подденьте вверх, чтобы ослабить крышку дочерней платы.

Шаг 21

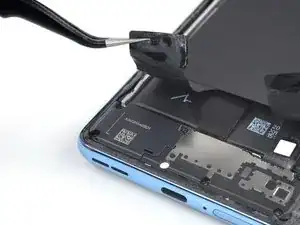

С помощью пинцета или пальцев снимите крышку дочерней платы.

Шаг 22

Используйте лопатку, чтобы отключить соединительный кабель от материнской платы, поддев разъём вертикально вверх из его гнезда.

Шаг 23

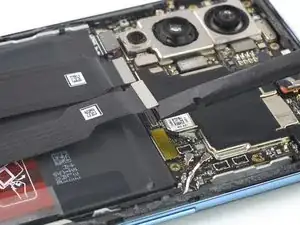

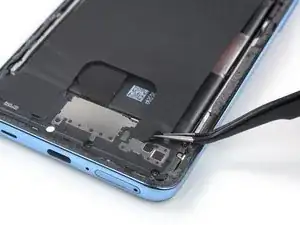

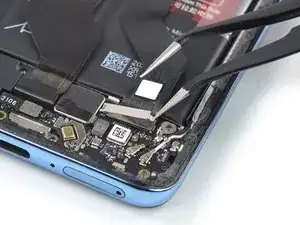

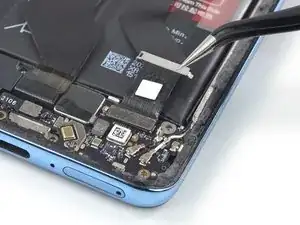

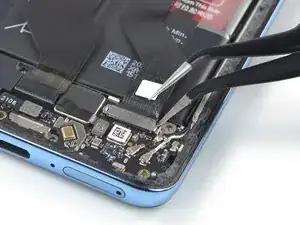

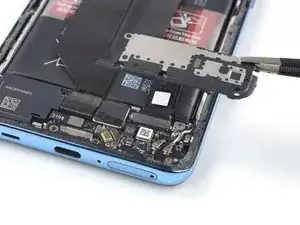

Просуньте один край пинцета под металлическую скобу, закрывающую соединительный кабель.

С помощью пинцета поднимите и отведите металлическую скобу.

Снимите металлическую скобу.

Шаг 24

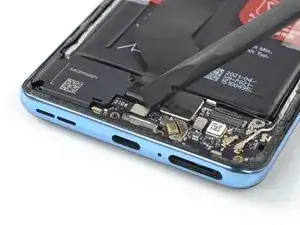

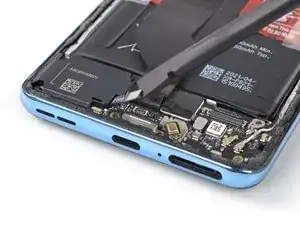

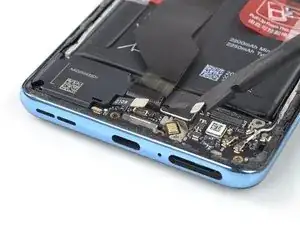

Используйте лопатку, чтобы отключить соединительный кабель от дочерней платы, поддев разъём вертикально вверх из его гнезда.

Шаг 25

С помощью пинцета или пальцев снимите соединительный кабель.

Шаг 26

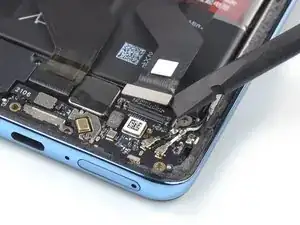

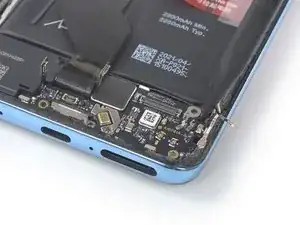

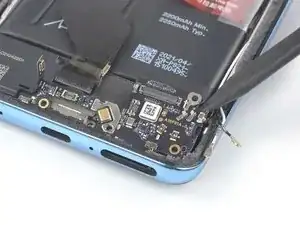

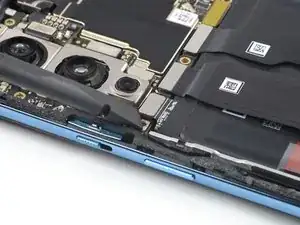

Используйте лопатку, чтобы отключить кабель платы антенны и датчика отпечатков пальцев от дочерней платы, поддев разъёмы вертикально вверх из их гнёзд.

Шаг 27

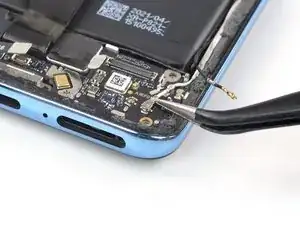

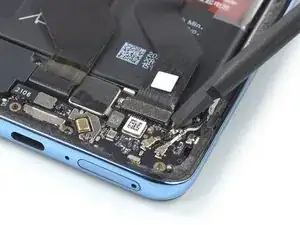

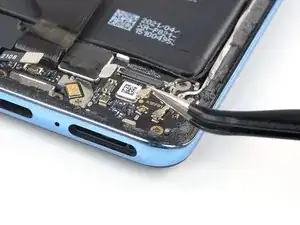

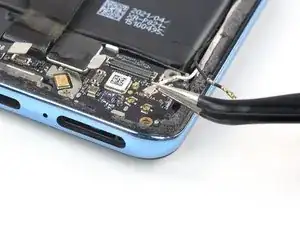

Просуньте один край пинцета под чёрный антенный кабель, пока он не упрётся плотно в металлический разъём.

Отключите антенный кабель, поддев разъём вертикально вверх от дочерней платы.

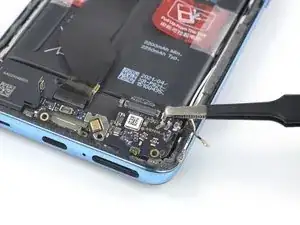

Шаг 28

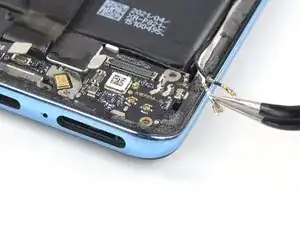

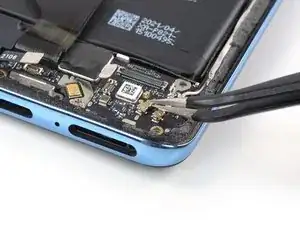

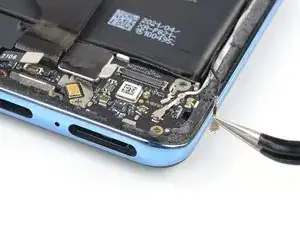

Просуньте один край пинцета под белый антенный кабель, пока он не упрётся плотно в металлический разъём.

Отключите антенный кабель, поддев разъём вертикально вверх от дочерней платы.

Шаг 29

Используйте отвертку Phillips, чтобы выкрутить винт длиной 2.8 мм, фиксирующий дочернюю плату.

Шаг 30

Вставьте кончик лопатки под верхний правый угол дочерней платы.

Подденьте вверх, чтобы ослабить дочернюю плату.

Шаг 31

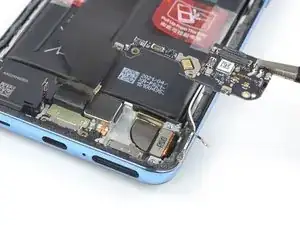

С помощью пинцета с тупыми концами или пальцев снимите дочернюю плату.

Перед повторной установкой дочерней платы убедитесь, что все кабели, подключаемые к ней, отведены в сторону.

Заключение

Сравните новую заменяемую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные клеевые слои с новой детали перед её установкой.

Для сборки устройства выполните эти инструкции в обратном порядке.

При повторной сборке нанесите новый клей там, где это необходимо, после очистки соответствующих мест изопропиловым спиртом (>90%).

Отнесите электронные отходы на переработку в центр с сертификатом R2 или e-Stewards.

Ремонт пошёл не по плану? Попробуйте простую диагностику или обратитесь за помощью к сообществу ответов OnePlus 9 5G.

Перевод руководства с ifixit.com
