Замена дисплейного модуля REVVL Plus (с рамкой)

Задняя крышка телефона удерживается комбинацией пластиковых защёлок и клея.

Точкой входа является решётка динамика ближе к нижней части телефона. Будьте осторожны, не вставляйте инструмент прямо вниз, чтобы не повредить динамик.

Вставьте пластиковый инструмент для вскрытия в отверстие в задней части телефона, как показано, чтобы приподнять заднюю крышку.

Вставьте медиатор, чтобы зафиксировать приподнятую пластиковую крышку.

Проводите медиатором или инструментом для вскрытия по краям задней панели, чтобы освободить все защёлки.

Вокруг краёв задней панели, а также вокруг камеры присутствует клей.

Сканер отпечатков пальцев прикреплён к задней панели телефона. Будьте осторожны, чтобы не порвать гибкий кабель!

Вставьте крючок халберда в небольшое отверстие над пластиковым покрытием сканера отпечатков и отожмите его, прикрывая крышку, чтобы она не отскочила.

Отключите гибкий кабель сканера отпечатков плоским концом халберда или медиатором и отложите заднюю панель в сторону.

Снимите 10 чёрных винтов Philips (включая один, закрытый белой наклейкой под объективом камеры).

Снимите 12 серебристых винтов Philips.

Осторожно оторвите нижнюю часть металлической ленты, чтобы открыть...

Ещё два чёрных винта, которые нужно удалить.

Средняя рамка удерживается прочными пластиковыми защёлками по краям телефона. Вставьте инструмент для вскрытия или медиатор, как показано возле слота для SIM-карты.

Убедитесь, что все винты удалены, затем обходите края телефона по кругу.

Защёлки возле углов особенно прочные.

Отключите гибкий кабель батареи.

Батарея удерживается тремя вертикальными полосками клея. Используйте спирт для протирки и/или нагрев, чтобы смягчить клей.

Если вы заменяете экран, пропустите этот шаг и снимите батарею последней.

На фотографиях батарея всё ещё установлена, так как её удобнее снимать последней.

Отключите 6 гибких кабелей от основной и вспомогательной плат.

Отключите антенный кабель и снимите его из канавки в рамке.

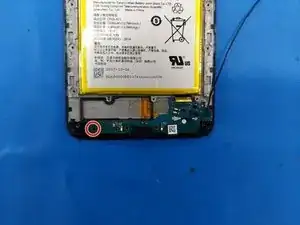

Снимите один винт Philips с блока разъёма зарядки.

Плата удерживается двумя защёлками: пластиковой защёлкой с левой стороны и металлической с правой.

Чтобы снять плату, вставьте пластиковый медиатор между платой и пластиковой защёлкой и аккуратно согните центр платы вверх, чтобы освободить её.

Используя медиатор, аккуратно оторвите слабый клей под платой и снимите её.

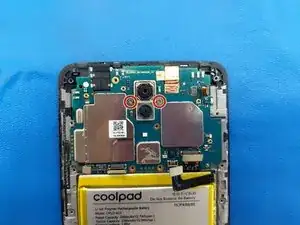

Снимите два винта Philips по обе стороны от тыльной камеры.

Как и блок разъёма зарядки, материнская плата также удерживается защёлками. Используйте тот же метод для её удаления.

Фронтальная и тыльная камеры приклеены к рамке и подключены к материнской плате гибкими кабелями. При подъёме материнской платы проверяйте под ней и при необходимости отключите камеры от платы плоским концом халберда.

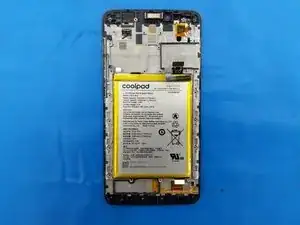

Батарея удерживается тремя вертикальными полосками клея.

Используйте нагрев и/или спирт для протирки, чтобы смягчить клей, затем используйте медиаторы для снятия батареи.

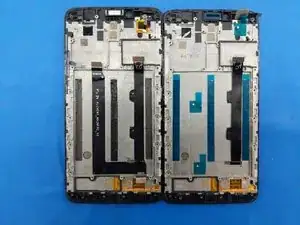

Сравните сломанную и запасную детали и перенесите все отсутствующие элементы.

Например, этой детали потребовались гибкий кабель кнопок громкости/питания и ленточный кабель, соединяющий блок разъёма зарядки.
