Замена сборки экрана Motorola Moto E6
Это руководство покажет, как заменить сборку экрана в Motorola Moto E6. Её следует заменить, если она неисправна или повреждена. Трещина на экране делает устройство уязвимым к дальнейшим повреждениям и требует оперативного ремонта. Трещина также может быть потенциально опасной, поэтому при замене следует действовать осторожно.
Перед началом скачайте приложение Rescue and Smart Assistant для резервного копирования устройства и диагностики, является ли проблема программной или аппаратной.
Шаг 1
Начните с поддевания нижнего правого угла устройства при помощи пластикового инструмента для вскрытия.
Обходите край корпуса, постепенно поддевая корпус, пока он не отщелкнется.
Шаг 2
Используйте инструмент для вскрытия на выемке, расположенной под аккумулятором, чтобы поддеть и извлечь его.
Шаг 3

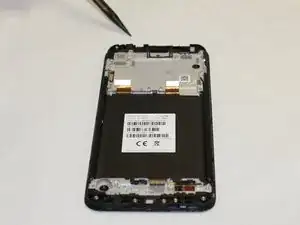

Снимите одиннадцать винтов Torx T4 длиной 3.8 мм, расположенных над отсеком для аккумулятора.
Шаг 4
Используйте пластиковые инструменты для вскрытия, чтобы отжать деталь, расположенную в верхней части устройства.
Начните с поддевания стороны отсека и двигайтесь в направлении модуля камеры, поддевая отсек по ходу.
Снимите деталь над отсеком для аккумулятора.
Шаг 5
Снимите два винта Torx T4 длиной 1.1 мм с нижнего левого и верхнего правого углов платы.
Шаг 6
Снимите два нажимных кабеля в нижней части платы с помощью пластикового инструмента для вскрытия.
Снимите коаксиальный кабель с помощью пластикового инструмента для вскрытия.
После извлечения кабелей выньте плату из телефона вручную.
Шаг 7
Снимите семь винтов Torx T4 длиной 3.8 мм на детали, расположенной ниже отсека для аккумулятора.
Шаг 8
Начните отщелкивать нижнюю панель с помощью инструментов для вскрытия, используя выемку внизу слева.
Обходите панель по периметру, пока она полностью не отщелкнется.
Шаг 9
Снимите нажимной кабель в верхней части дока зарядки с помощью пластикового инструмента для вскрытия.
Снимите коаксиальный кабель с помощью пластикового инструмента для вскрытия.
Шаг 10
Снимите два винта Torx T4 длиной 1.1 мм с нижнего правого и верхнего левого углов дока зарядки.
Снимите док зарядки вручную.
Шаг 11
После снятия платы и дока зарядки сборку экрана можно заменить.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
