Замена задней камеры Motorola Moto E6
Камеру на Motorola Moto E6 следует заменить, если она делает расплывчатые фотографии, объектив поцарапан или повреждён. Используйте это руководство, чтобы заменить модуль камеры на Moto E6. Материнская плата должна быть вынута в первую очередь, поскольку к камере сзади материнской платы идут шлейфы.
Перед началом загрузите приложение Rescue and Smart Assistant, чтобы создать резервную копию устройства и определить, связана ли проблема с программным обеспечением или аппаратной частью.
Шаг 1
Начните с поддевания нижнего правого угла устройства с помощью пластикового инструмента для вскрытия.
Продвигайтесь по краю корпуса, аккуратно поддевая корпус, пока он не отщелкнется.
Шаг 2
Используйте инструмент для вскрытия в выемке под батареей, чтобы вытащить её.
Шаг 3
Удалите одиннадцать винтов T4 длиной 3.8 мм, расположенных над отсеком для батареи.
Шаг 4
Используйте пластиковые инструменты для вскрытия, чтобы поддеть деталь, расположенную в верхней части устройства.
Начните с поддевания стороны отсека и продвигайтесь в сторону модуля камеры, поддевая отсек по пути.
Снимите деталь над отсеком для батареи.
Шаг 5
Удалите два винта T4 длиной 1.1 мм с нижней левой и верхней правой стороны материнской платы.
Шаг 6
Снимите два прижимных кабеля внизу материнской платы с помощью пластикового инструмента для вскрытия.
Снимите коаксиальный кабель с помощью пластикового инструмента для вскрытия.
После снятия кабелей извлеките материнскую плату из телефона вручную.
Шаг 7

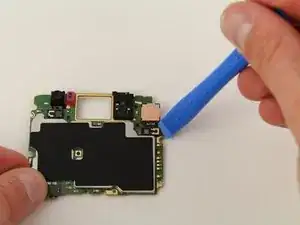

Снимите прижимной кабель с помощью пластикового инструмента для вскрытия и извлеките камеру из телефона.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
