Замена батареи HMD Pulse

Дайте батарее телефона разрядиться ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

Отсоедините все кабели от телефона и полностью выключите устройство.

Плотно вставьте инструмент для извлечения SIM‑лотка, биту или распрямлённую скрепку в отверстие лотка SIM на левой кромке телефона, пока лоток не выйдет.

Извлеките лоток SIM‑карты.

При обратной сборке ориентируйте и вставляйте лоток по отметкам на нём.

Вставьте кончик медиатора для вскрытия между задней крышкой и рамкой у выреза под лоток SIM.

Разместите медиатор вертикально и проведите им вдоль левой кромки, чтобы начать отщёлкивать заднюю крышку.

Продолжайте вести медиатор по периметру телефона, пока задняя крышка полностью не отщёлкнется.

Углы могут быть трудными для отщёлкивания и потребовать усилия. Если возникают трудности, попробуйте поддеть крышку медиатором.

Не пытайтесь полностью снять крышку пока — она всё ещё подключена к телефону тонким кабелем.

Осторожно переверните телефон так, чтобы задняя крышка была сверху.

Поднимите заднюю крышку с рамки и переверните её через левую кромку телефона, положив крышку плоско на рабочую поверхность.

Будьте очень осторожны, чтобы не натянуть и не повредить тонкий кабель задней крышки.

При сборке установите заднюю крышку на рамку и крепко прижмите по периметру, чтобы защёлкнуть все фиксаторы.

Будьте очень осторожны, чтобы не проколоть батарею отверткой.

Используйте крестовую отвертку, чтобы выкрутить девять винтов длиной 3,6 мм, фиксирующих крышку платы.

Винт возле центра верхнего края скрыт под наклейкой. Проколите её отверткой или используйте пинцет, чтобы снять наклейку.

Вставьте медиатор между правой кромкой крышки платы и рамкой.

Поверните медиатор, чтобы полностью отщёлкнуть крышку.

Снимите экран платы и прилегающий лист графита.

При обратной сборке расположите экран платы на месте и крепко прижмите по периметру, чтобы защёлкнуть фиксаторы.

Используйте плоский конец лопатки, чтобы поддеть и отключить кнопочный разъём батареи от нижнего края платы.

Чтобы подключить такие разъёмы, выровняйте разъём над гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь силой вталкивать разъём, иначе вы можете повредить его окончательно.

Используйте плоский конец лопатки, чтобы поддеть и отключить кнопочный разъём задней крышки от нижнего края платы.

Снимите заднюю крышку.

Будьте очень осторожны, чтобы не согнуть, не помять и не проколоть батарею на следующих шагах. Повреждённая батарея может протечь опасными химикатами и загореться.

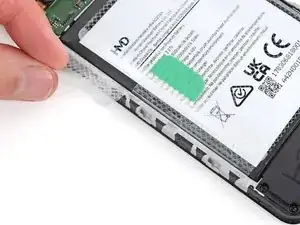

Снимите тремя пластиковыми язычками слева, аккуратно отодрав их пальцами от батареи.

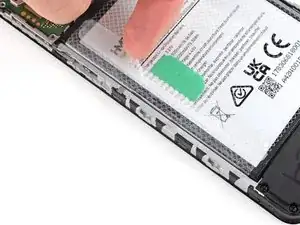

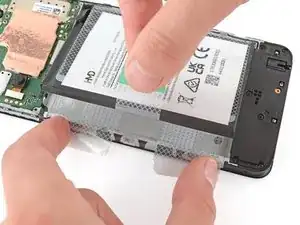

Одной рукой отогните прозрачные внешние язычки так, чтобы они не мешали батарее, и плотно прижмите их, чтобы зафиксировать рамку.

Если с язычками возникают проблемы, можно подогнуть их под телефон и приклеить скотчем к экрану.

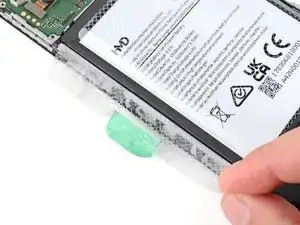

Свободной рукой захватите зелёный центральный тяговый язычок и тяните строго вверх, чтобы полностью отделить клей батареи.

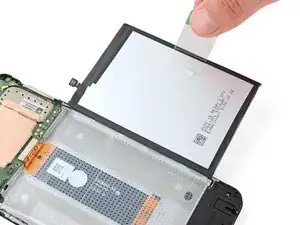

Положите батарею через правый край телефона.

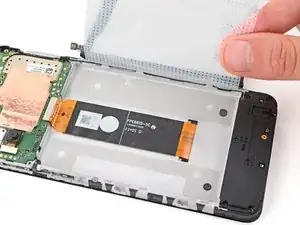

Пальцами снимите пластиковую плёнку батареи с рамки.

Снимите аккумулятор и его защитную плёнку.

При сборке:

Никогда не используйте повторно деформированный или повреждённый аккумулятор — это представляет собой потенциальную угрозу безопасности. Замените его новым аккумулятором.

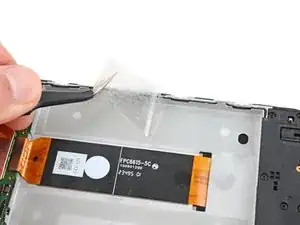

Используйте лопатку и пинцет, чтобы поддеть и снять два куска клея для аккумулятора.

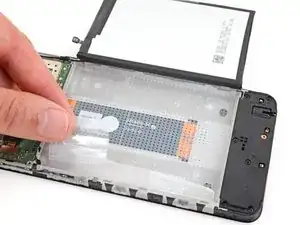

Наклейте новый клей на рамку и снимите пластиковые подслои.

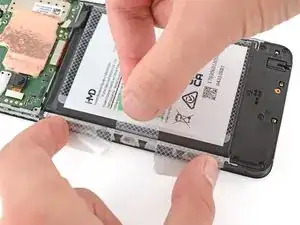

Плотно прижмите аккумулятор в его выемку так, чтобы кабель находился у верхнего края, а три язычка — у левого края.
