Извлечение материнской платы и разговорного динамика

Дайте аккумулятору вашего телефона разрядиться ниже 25%, прежде чем начинать этот ремонт. Заряженный литий-ионный аккумулятор может воспламениться при повреждении.

Отключите все кабели от телефона и полностью выключите его.

Сильно нажмите инструментом для извлечения SIM-карты, битой или распрямленной скрепкой на отверстие лотка SIM-карты на левом ребре телефона, пока лоток не выдвинется.

Извлеките лоток SIM-карты.

При сборке используйте метки на лотке, чтобы правильно сориентировать и вставить его.

Вставьте кончик медиатора между задней панелью и рамкой, в районе выреза для лотка SIM-карты.

Расположите медиатор прямо вниз и проведите им вдоль левого ребра, чтобы начать отсоединять защелки задней панели.

Продолжайте проводить медиатором по периметру телефона, пока задняя панель полностью не отсоединится от защелок.

Углы могут быть сложными для отсоединения и потребуют некоторого усилия. Если возникли трудности, попробуйте поддеть панель медиатором.

Не пытайтесь пока полностью снять панель, так как ее по-прежнему соединяет с телефоном хрупкий кабель.

Аккуратно переверните телефон так, чтобы задняя панель была обращена вверх.

Приподнимите заднюю панель над рамкой и перекиньте ее через левое ребро телефона, положив панель плашмя на рабочую поверхность.

Будьте очень осторожны, чтобы не натянуть хрупкий кабель задней панели.

При сборке установите заднюю панель на рамку и сильно сожмите по периметру, чтобы все защелки встали на место.

Будьте очень осторожны, чтобы не проткнуть аккумулятор отверткой.

Используйте крестовую отвертку, чтобы удалить девять винтов длиной 3,6 мм, крепящих крышку материнской платы.

Винт ближе к центру верхнего ребра закрыт наклейкой. Проткните ее отверткой или используйте пинцет для удаления.

Вставьте медиатор между правым краем крышки материнской платы и рамкой.

Поверните медиатор, чтобы полностью отсоединить крышку от защелок.

Снимите защитный кожух материнской платы и прикрепленный к нему графитовый лист.

При сборке установите защитный кожух материнской платы на место и сильно нажмите по периметру, чтобы защелки встали на место.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить нажимной разъем аккумулятора от нижнего края материнской платы.

Для подключения таких разъемов совместите разъем с его гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не щелкнет. Не пытайтесь силой вдавить разъем на место, это может привести к его необратимому повреждению.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить нажимной разъем задней панели от нижнего края материнской платы.

Снимите заднюю панель.

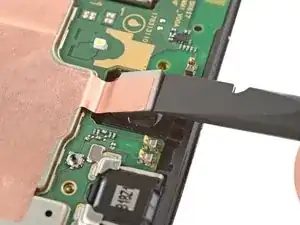

Используйте плоский конец лопатки, чтобы поддеть и отсоединить нажимной разъем кабеля дисплея, расположенный рядом с кабелем аккумулятора.

Подденьте одним концом пинцета металлическую шейку разъема черного антенного кабеля вблизи верхнего правого угла материнской платы.

Поднимите прямо вверх, чтобы отсоединить кабель.

Для подключения кабеля удерживайте металлическую головку над гнездом и нажмите плоским концом лопатки — она должна защелкнуться на месте. Если подключение не происходит, переложите головку и попробуйте снова.

Аккуратно вытяните антенный кабель из двух зажимов на правом ребре материнской платы.

Вставьте плоский конец лопатки под верхний край фронтальной камеры и аккуратно приподнимите ее из углубления.

Не пытайтесь извлечь камеру, так как она подключена к нижней части материнской платы.

При сборке надавите на фронтальную камеру, пока она плотно не сядет в своем углублении.

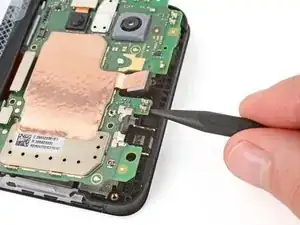

Используйте острие лопатки, чтобы поддеть правый нижний угол материнской платы, пока она не отсоединится.

Если плата все еще кажется застрявшей, используйте лопатку, чтобы поддеть верхний край.

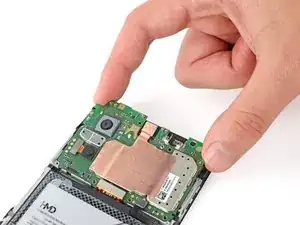

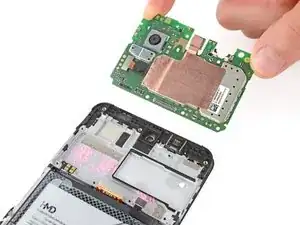

Поднимите и извлеките материнскую плату.

Фронтальная камера могла отсоединиться от нижней части платы во время извлечения. Если это произошло, подключите ее коннектор нажатием.

При сборке:

Убедитесь, что два коннектора нажатием на нижнем краю и кабель антенны на правом краю убраны, чтобы они не оказались зажаты под платой.

Опустите плату в углубление и нажмите на края, чтобы закрепить ее на месте.

При сборке:

Используйте плоский конец лопатки, чтобы соскрести крупные кусочки термопасты с нижней части материнской платы.

Используйте пипетку или шприц, чтобы нанести каплю изопропилового спирта (>90%) на остатки термопасты.

Удалите все остатки с помощью кофейного фильтра или безворсовой салфетки. Подождите одну минуту, чтобы спирт полностью высох.

Нанесите небольшую каплю термопасты на каждый из четырех знаков плюс (+), слегка нанесенных на рамку.

Используйте лопатку, чтобы поддеть разговорный динамик с нижнего края вашего телефона.

Извлеките динамик.

При сборке:

Удалите пластиковую подложку с клейкого слоя разговорного динамика на экране и рамке.

Вставьте динамик на место так, чтобы приподнятые концы его металлических контактных планок оказались на нижнем краю.

Используйте пинцет, чтобы аккуратно удалить слой пенополиуретанового клея по периметру нижней стороны разговорного динамика.

Утилизируйте клей — он не подлежит повторному использованию.
