Замена камеры заднего плана Meizu MX3

Вставьте пластиковый инструмент для открытия между зарядным портом и задней крышкой устройства. Медленно перемещайте инструмент влево до тех пор, пока не подойдете к верхней части рядом с кнопкой питания.

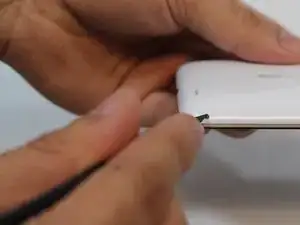

Используя скрепку или остроконечный инструмент, нажмите на штифт, расположенный в правом нижнем углу задней части телефона.

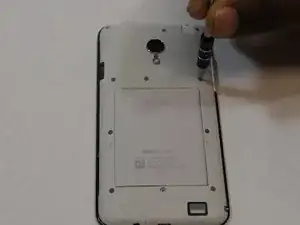

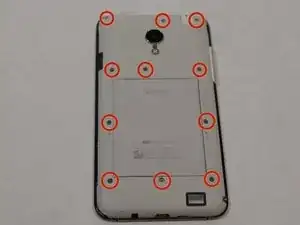

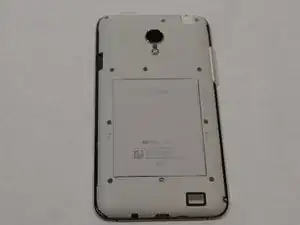

Используя одну из маленьких крестовых отверток, отключите 11 винтов, находящихся на защитной пластиковой пластине под корпусом устройства.

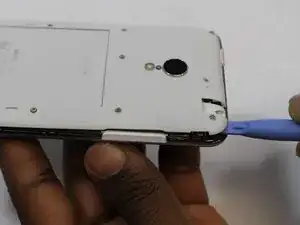

После того как 11 винтов будут ослаблены, используйте пластиковый инструмент для открытия и осторожно подденьте защитную пластину с задней стороны устройства.

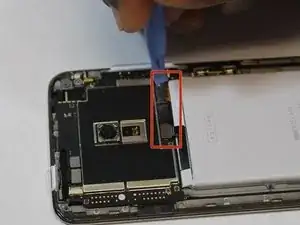

Когда пластина снята, используйте тот же инструмент, чтобы аккуратно отсоединить 3 Ribbon-кабеля, расположенные прямо над батареей.

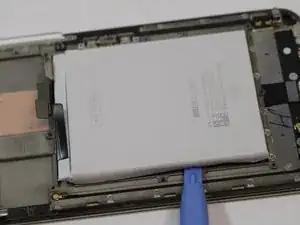

Риск повреждения устройства: Слева от батареи на корпусе телефона есть углубление, куда можно вставить пластиковый инструмент для подъема батареи. Батарея может быть приклеена к телефону, поэтому будьте осторожны.

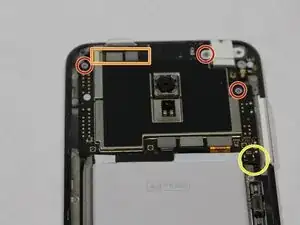

Удалите винты в трех красных кругах.

Два из трех Ribbon-кабелей в оранжевом прямоугольнике нужно будет снять, как и те, что над батареей. Используйте остроконечный инструмент, чтобы вытянуть третий кабель влево.

Вставьте пластиковый инструмент сверху на Ribbon-кабель, но под платой в желтом круге и подденьте этот Ribbon-кабель. Удалите разъем для наушников, как показано на картинке.

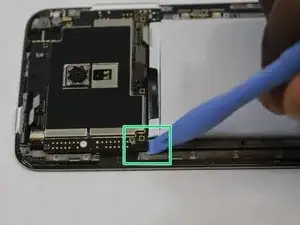

Используйте пинцет, чтобы отключить разъем провода в зеленом прямоугольнике. Как видно на картинке, осторожно вставьте пластиковый инструмент и отцепите этот кабель, начав поднимать плату.
