Замена материнской платы Meizu MX3

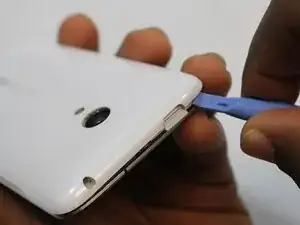

Вставьте пластиковый инструмент для открытия между портом зарядки и задней крышкой устройства. Медленно перемещайте инструмент влево, пока не дойдете до верхней части рядом с кнопкой питания.

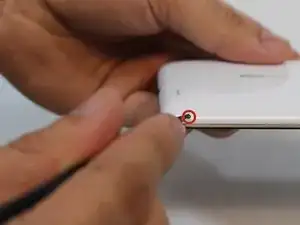

С помощью скрепки или острого наконечника лопатки нажмите на штыре, расположенном в правом нижнем углу задней части телефона.

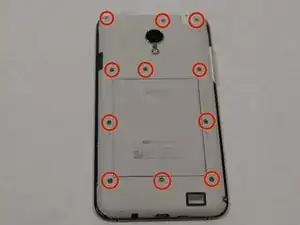

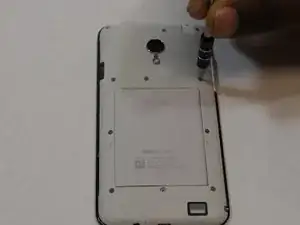

Используя одну из маленьких бит отвертки Philips, открутите 11 винтов, находящихся на защитной пластиковой пластине под корпусом устройства.

После того как 11 винтов были ослаблены, используйте пластиковый инструмент для открытия и аккуратно приподнимите защитную пластину с задней части устройства.

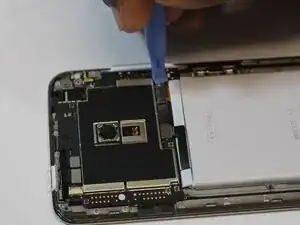

После снятия пластины используйте тот же инструмент, чтобы аккуратно отсоединить 3 шлейфа, расположенных непосредственно над аккумулятором.

С левой стороны аккумулятора на корпусе телефона есть вырез, куда можно вставить пластиковый инструмент для приподнимания аккумулятора.

Аккумулятор может быть приклеен к телефону, поэтому будьте осторожны.

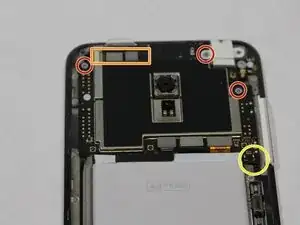

Удалите винты в трех красных кругах.

Два из трех шлейфов в оранжевом квадрате необходимо снять, как и те, что над аккумулятором. Используйте острый край лопатки, чтобы вытащить третий шлейф влево.

Вставьте лопатку сверху шлейфа, но под печатной платой в желтом круге, и освободите этот шлейф. Удалите разъем для наушников, как показано на изображении.

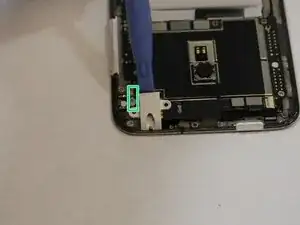

Используйте пинцет, чтобы отсоединить проводной разъем в зеленом квадрате.

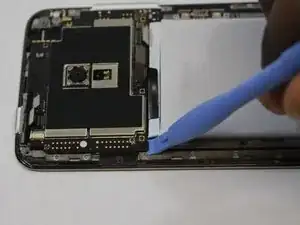

Как видно на третьем изображении, аккуратно вставьте пластиковый инструмент и отсоедините этот кабель, начните поднимать печатную плату.

После удаления всех винтов и отключения всех кабелей плата должна легко

Перевод руководства с ifixit.com
