Замена материнской платы Asus ZenFone 5

Разогрейте iOpener в микроволновой печи 30 секунд.

Внимание: после нагрева держите iOpener за края, чтобы избежать травм.

Поместите iOpener на боковую сторону телефона, пока он не остынет (примерно 10–15 минут).

Снова разогрейте iOpener и приложите его к другой стороне телефона.

Аккуратно проведите ломиком по кромкам телефона, чтобы разорвать клей.

Используйте медиаторы и инструмент для открывания, чтобы поддеть заднюю крышку.

Использование металлических инструментов, как на фото, потенциально опасно, так как по краям корпуса оголён аккумулятор и высок риск прокола. Выберите антистатический инструмент.

По каждой стороне телефона расположено 6 различных защёлок, для разъединения которых может потребоваться усилие.

Повторяйте процесс нагрева и поддёма, пока задняя крышка не снимется полностью.

Используйте крестообразную отвертку #00, чтобы выкрутить шесть винтов Phillips #00 3.175 мм на крышке верхней пластины.

Используйте лопаточку, чтобы освободить защёлки по краю верхней пластины.

Отключите пресс‑фит разъём, расположенный возле правого верхнего угла аккумулятора, чтобы отделить аккумулятор от материнской платы.

Тем же винтовёртом выкрутите пять винтов Phillips #00 3.96 мм на нижней пластине.

Используйте лопаточку, чтобы поддеть и снять нижнюю пластину.

Потяните за две чёрные вкладки внизу аккумулятора, пока аккумулятор не освободится.

Аккуратно извлеките аккумулятор из гнезда.

Отлепите серебристую ленту, расположенную справа от аудиоразъёма, примерно наполовину, чтобы она отошла от серебристой пластины.

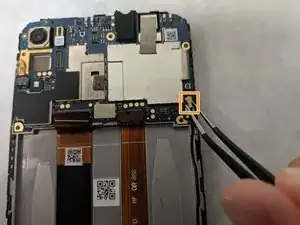

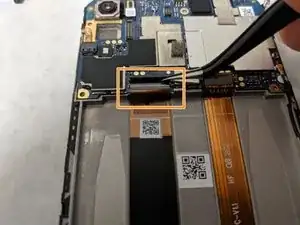

Используйте пинцет, чтобы отключить пресс‑фит разъём под лентой, прямо над серебристой пластиной.

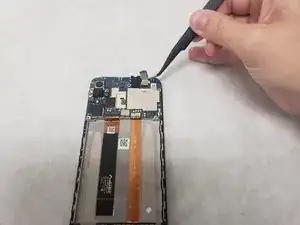

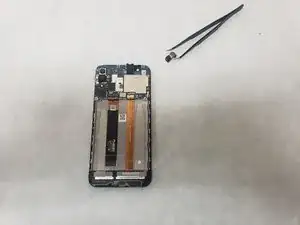

Аккуратно поднимите до тех пор, пока камера и разъём не будут извлечены.

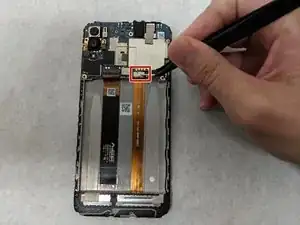

Прямо над гнездом аккумулятора отожмите пресс‑фит разъём на конце оранжевой шлейфа справа.

Подденьте язычок ZIF‑разъёма слева, чтобы разблокировать фиксатор.

Осторожно извлеките шлейф, выводя его из образованного отверстия.

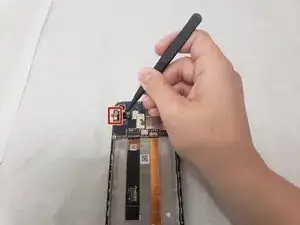

Потяните язычок, расположенный слева от кнопки камеры, рядом с кнопкой увеличения громкости.

Отсоедините золотистый коаксиальный кабель внизу справа от материнской платы.

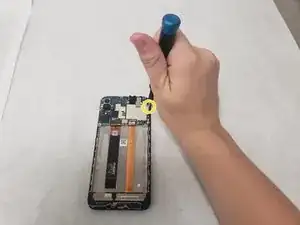

С помощью отвертки выкрутите один винт Phillips #00 3.175 мм, расположенный непосредственно справа от серебристой пластины.

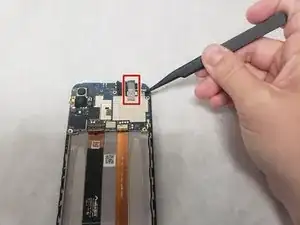

Подденьте язычок справа от камеры.

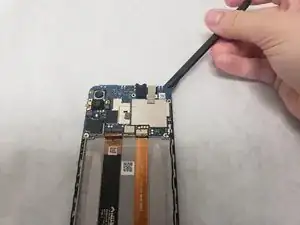

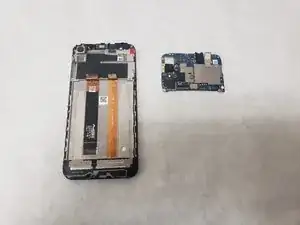

Используйте лопаточку, чтобы поддеть материнскую плату по её краям.

Материнская плата хрупкая, она может сломаться при приложении чрезмерной силы.
