Замена кабеля питания и громкости для Asus Zenfone 5

В данном руководстве вы научитесь заменять кабель питания и громкости в Asus Zenfone 5.

Это руководство предназначено для замены кабеля, а не самих кнопок, так как заменить кнопки значительно проще, и я не буду делать на это руководство!

Шаг 1

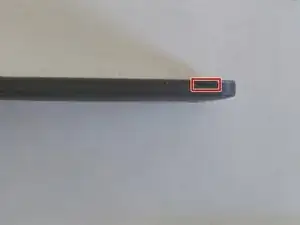

Начните с поиска маленькой выемки для открытия на нижнем левом углу телефона.

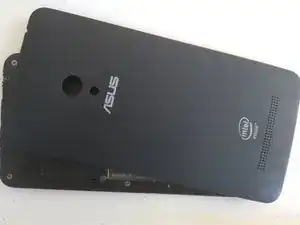

Снимите всю заднюю крышку.

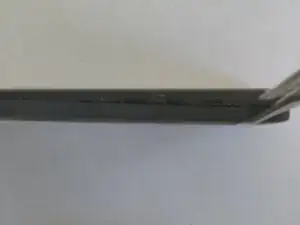

Используйте пластиковый инструмент для открытия, чтобы облегчить процесс. Здесь я просто использую косметические пинцеты, так как у меня нет подходящего инструмента.

Он оставил небольшой след, но мне это не важно.

Шаг 2

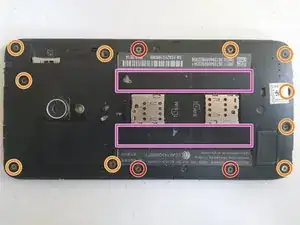

Удалите следующие винты:

3 коротких винта Phillips #00

10 длинных винтов Phillips #00

Один из моих длинных винтов пропал, не знаю, когда я его потерял.

Осторожно поднимите среднюю рамку вверх.

Под ними может быть немного клея, просто продолжайте аккуратно поднимать.

Шаг 3

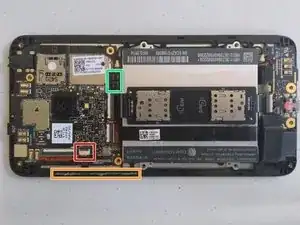

Определите следующие элементы:

Разъем кабеля

Кабель кнопок питания и громкости

Разъем питания батареи

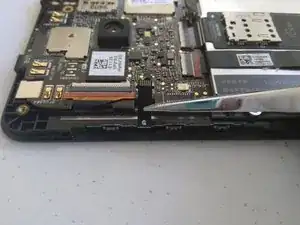

Сначала отсоедините линию питания, аккуратно поднимая разъем питания батареи для предотвращения случайного включения.

Используйте лопатку, чтобы облегчить подъем.

Аккуратно отсоедините разъем кабеля от его порта.

Используйте пару пинцетов, чтобы облегчить отсоединение.

Шаг 4

Снимите старый кабель.

Замените снятый кабель на новый.

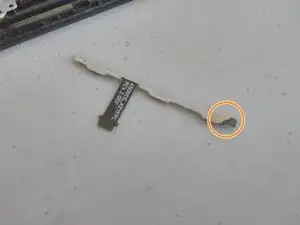

Сломанный

Новый

Снимите наклейку с нового кабеля для закрепления клея.

Аккуратно разместите его.

Перейдите к заключению.

Заключение

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
